• Split - Sky Air • Внутренние блоки
9
• Внутренние блоки • R-410A • FTKS-D3VMW_D2V1W
6 Данные по шуму
6 - 1 Спектр звукового давления
4D048244

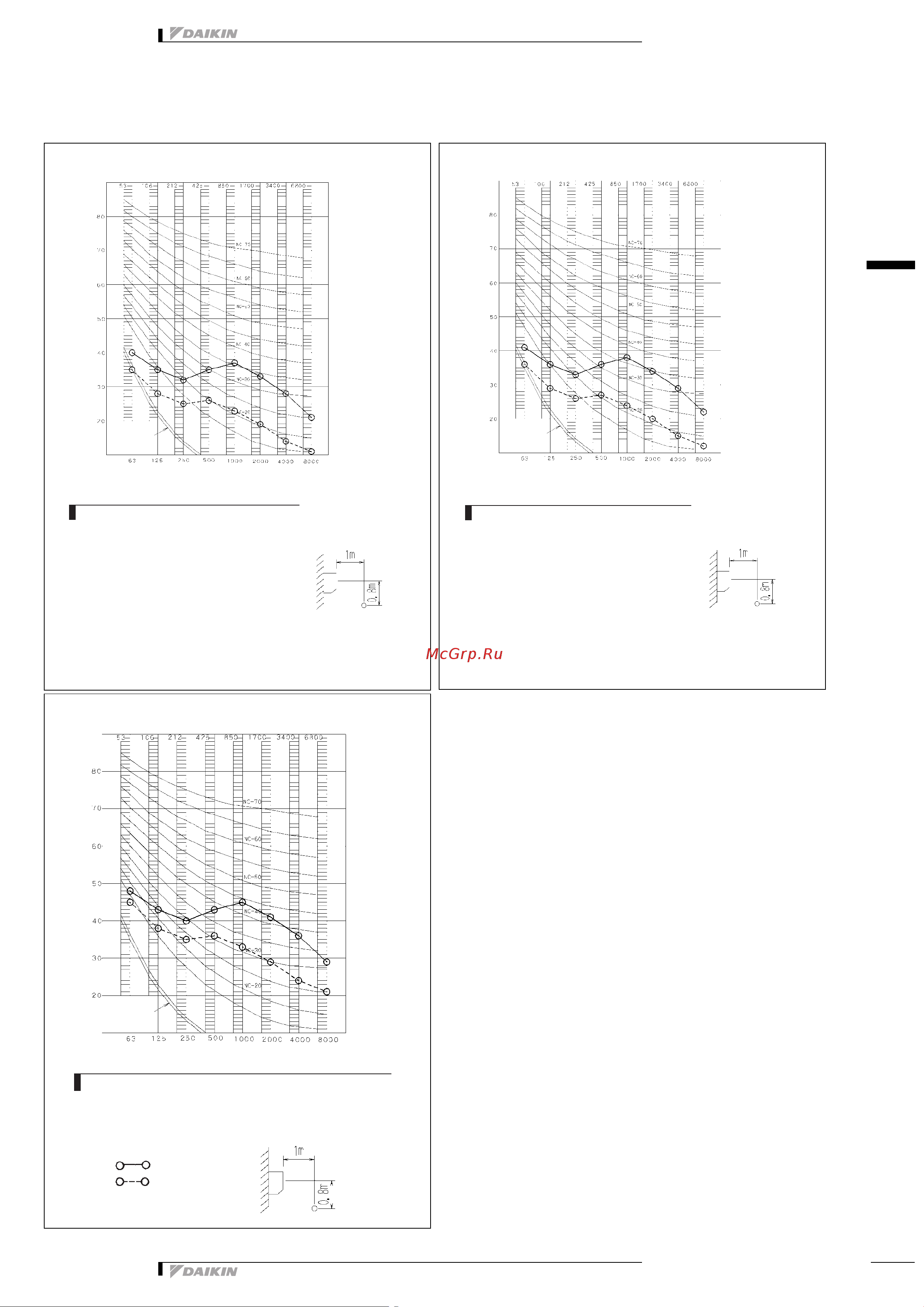

Уровень звукового давления в октавных полосах частот
dB:(0dB = 0.0002 μ bar)
Средняя частота диапазона октав (Гц)
FTKS20,25DW/L
приблизительный
порог слышимости
непрерывного шума
Расположение
микрофона
ПРИМЕЧАНИЕ
1 Измерение было выполнено в безэховой
камере.
2 Метод измерения шума при работе
соответствует требованиям JISC9612
3 Рабочее состояние
Источник питания = 230V, 50Hz
o------o H (A = 38) и o----oL(A=25)
4 Шум при работе различается в зависимости от
характера работы и окружающих условий.
4D048245A
Уровень звукового давления в октавных полосах частот
dB:(0dB = 0.0002 μ bar)
Средняя частота диапазона октав (Гц)
FTKS35DW/L
приблизительный
порог слышимости
непрерывного шума
Расположение
микрофона
ПРИМЕЧАНИЕ
1 Измерение было выполнено в безэховой
камере.
2 Метод измерения шума при работе
соответствует требованиям JISC9612
3 Рабочее состояние
Источник питания = 230V, 50Hz
o------o H (A = 39) и o----oL(A=26)
4 Шум при работе различается в зависимости
от характера работы и окружающих условий.
4D051221
Уровень звукового давления в октавных полосах частот
dB:(0dB = 0.0002 μ bar)
Средняя частота диапазона октав (Гц)
FTKS50D
приблизительный
порог слышимости
непрерывного шума
Условные обозначения
50Hz 220-240V(H)
50Hz 220-240V(L)
ПРИМЕЧАНИЕ
1
Шум при работе различается в зависимости от
характера работы и окружающих условий.
Расположение микрофона
