Daikin FTKS35D3VMW [9/12] Предостережение
![Daikin FTKS35D3VMW [9/12] Предостережение](/views2/1780121/page9/bg9.png)
• Внутренние блоки • R-410A • FTKS-D3VMW_D2V1W
5
• Split - Sky Air • Внутренние блоки
8

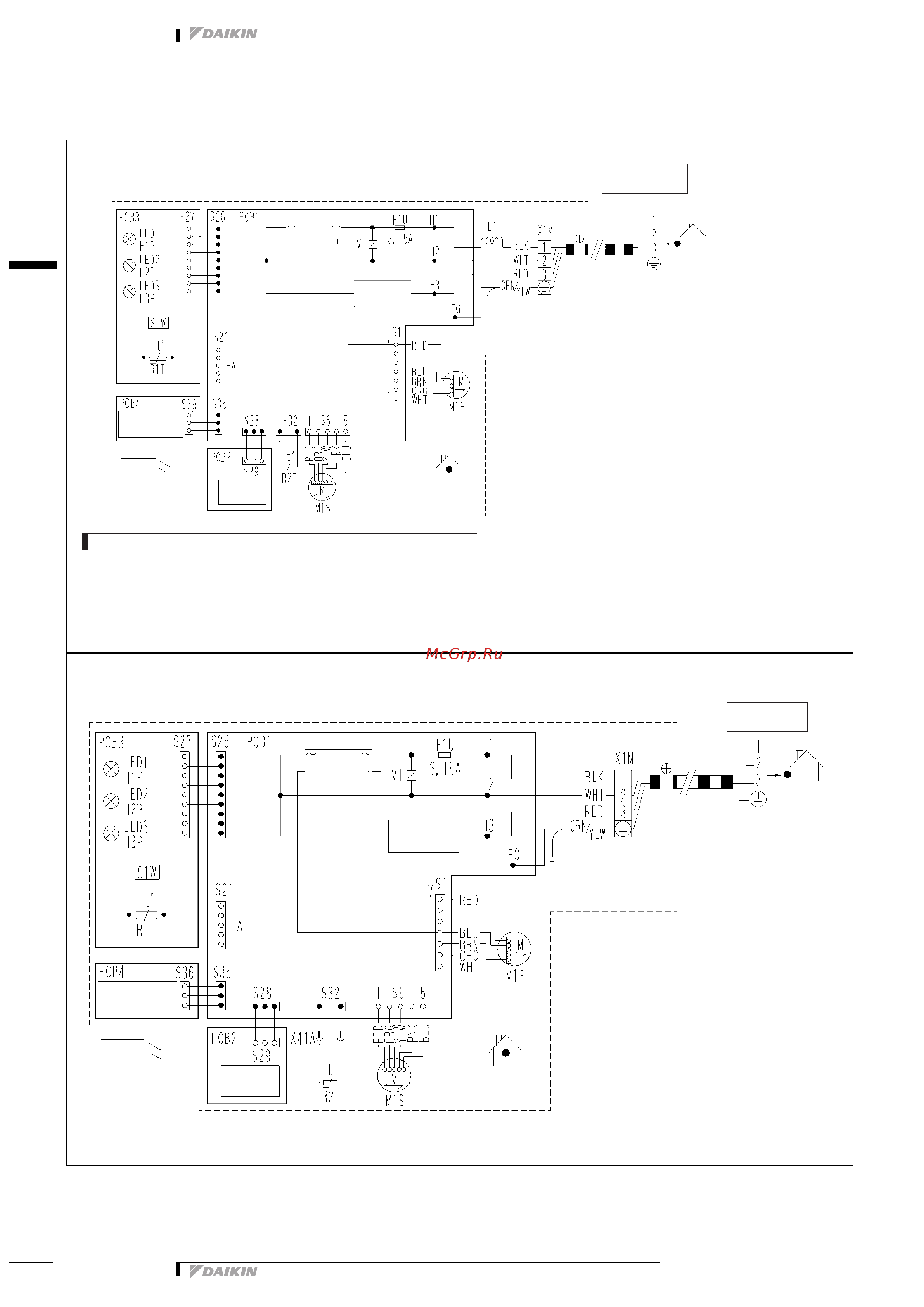

5 Монтажная схема
5 - 1 Монтажная схема
3D047523
FTK/XS20,25,35DW/L
g
Местная проводка
Наружн.
Внутр.
Пульт
дистанционного
управления
R
: Защитное заземление
FG : Масса рамы
C20 : Рабочий конденсатор
FU1 : Плавкий предохранитель
H1P∼H3P : Контрольная лампа
L1 : Теплообменник
M1F : Двигатель вентилятора
M1S : Роторный двигатель
MR1-MR4 : Концевой выключатель
(Поворотные заслонки)
PCB1∼PCB4 : Печатная плата
R1T, R2T : Термистор
S1∼S38 : Соединитель
S1W : Выключатель работы
X1M : Контактная пластина
Выпрямитель
ПРИМЕЧАНИЯ
1 Размер: длина 70 x ш.ирина 120.
2 См. технические условия при закупке AS303002, если не
оговорено иное.
3 Этот чертеж выполнен в системе САПР.
4 ПРЕДОСТЕРЕЖЕНИЕ: Система автоматически перезапускается
при отключении и последующем включении сетевого
электропитания.
Передающая цепь
Приемник
сигналов
Микропроцессорный
датчик движения
3D051652
FTK/XS50D
g
Местная проводка
Наружн.
Внутр.
Пульт
дистанционного
управления
R
: Защитное заземление
FG : Масса рамы
F1U : Плавкий предохранитель
H1P∼H3P : Контрольная лампа
M1F : Двигатель вентилятора
M1S : Роторный двигатель
PCB1∼PCB4 : Печатная плата
R1T,R2T : Термистор
S1∼S38, X41A : Соединитель
S1W : Выключатель работы
X1M : Контактная пластина
Приемник
сигналов
ПРЕДОСТЕРЕЖЕНИЕ
Система автоматически
перезапускается при
отключении и последующем
включении сетевого
электропитания.
Микропроцессорный
датчик движения
Выпрямитель
Передающая
цепь
