• Split - Sky Air • Внутренние блоки
5
• Внутренние блоки • R-410A • FTKS-D3VMW_D2V1W

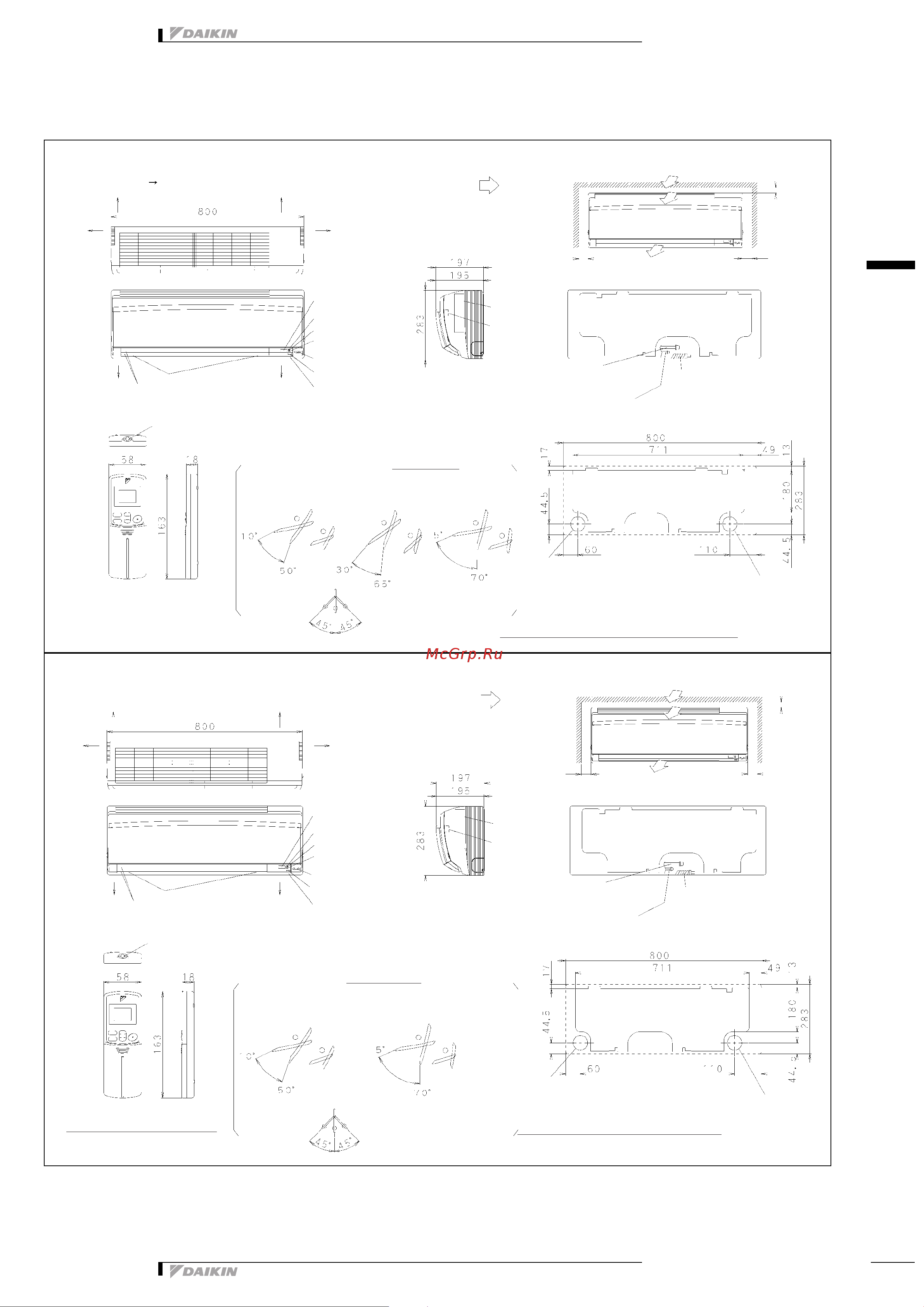

3 Чертеж в масштабе и центр тяжести
3 - 1 Чертеж в масштабе
3D047234A
FTKS20,25,35DW/L
ед-ца изм-я (мм)
Слева
Обратная сторона
Справа
Отметка (Y) показывает
направление трубопроводов
Приемник сигналов
Снизу
Заслонки
Крепежные винты передней
решетки
(Внутри)
Индикатор таймера
Индикатор работы
Передатчик сигналов
(ARC443A43)
Пульт дистанционного
управления
Больше/меньше (автомат.)
Угол лопасти
Вправо/влево (ручн.)
Расход воздуха (внутр.)
(пространство
для
технического
обслуживания)
(включая монтажную
плиту)
Паспортная
табличка
Клеммная
колодка с
выводом для
заземления
(пространство для
работы)
(пространство для
технического
обслуживания)
Трубопровод для жидкости J6,4
CuT (длина трубы за пределами
блока: около 340)
Трубопровод для газа
12,7Cut (Длина трубы за
пределами блока:
около 390)
Сливной шланг (соединит.
деталь В.Д. J 14,0, Н.Д. J 18,0)
(Длина шланга за пределами
блока около 410)
Отверстие в стене для
замоноличенных трубопроводов
J65 отв.
Отверстие в
стене J 65 отв.
Стандартное расположение отверстий в стене
Охлаждение, сниж.
влажн.
Двухпозиционный
переключатель
внутреннего блока
Вентилятор
Термистор температуры в
помещении (Внутри)
50 Мин.
50 Мин.
30 Мин.
Обратная сторона
Лампа микропроцессорного
датчика движения
Микропроцессорный датчик
движения
Требуемое пространство
3D047240B
FTKS50D
ед-ца изм-я (мм)
Слева
Обратная
сторона
Справа
Отметка (Y) показывает направление
трубопроводов
Приемник
сигналов
Снизу
Заслонки
Крепежные винты
передней панели
(внутри)
Индикатор таймера
Индикатор работы
Передатчик сигналов
Пульт дистанционного управления
Больше/меньше
(автомат.)
Углы заслонки
Вправо/влево
(ручн.)
Расход воздуха
(внутр.)
(пространство для
технического
обслуживания)
(Включая
монтажную плиту)
Паспортная
табличка
Клеммная
колодка с
выводом для
заземления
(пространство
для работы)
(пространство для
технического
обслуживания)
Трубопровод для жидкости
J6,4 CuT (длина трубы за
пределами блока: около 340)
Трубопровод для газа 12,7Cut
(Длина трубы за пределами
блока: около 390)
Сливной шланг (соединит.
деталь В.Д. J 14,0, Н.Д. J 18,0)
(Длина шланга за
пределами блока
около 440)
Отверстие в стене для
замоноличенных
трубопроводов J65 отв.
Отверстие в
стене J 65 отв.
Стандартное расположение отверстий в стене
Охлаждение, сниж.
влажн.
Двухпозиционный переключатель
внутреннего блока
Лампа микропроцессорного
датчика движения
Термистор температуры в
помещении (Внутри)
(ARC433A43)
Вентилятор
Требуемое пространство
Микропроцессорный датчик
движения
50 Мин.
50 Мин.
30 Мин.
