ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е ратурах) , для иск лючения пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
џ 230, 110 V AC;
џ 12, 24, 48 V AC/DC.
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-4P со
следующими напряжениями питания:
Реле электромагнитное PK-4P-110
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Назначение
Реле электромагнитное PK-4P-110 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Руководство по эксплуатации.............................................. 1 шт.
Комплект поставки
Реле электромагнитное........................................................ 1 шт.
Упаковка................................................................................ 1 шт.
Рел е эл е к т р о м а г н и т н о е PK - 4 P - 11 0 вы п о л н е н о в
трехмодульном корпусе для крепления на DIN-рейку 35 мм. На
пе р едн е й па н ел и им е ет с я и н д ик ато р ( св етоди о д )
питания/смены положения контактов исполнительно реле.

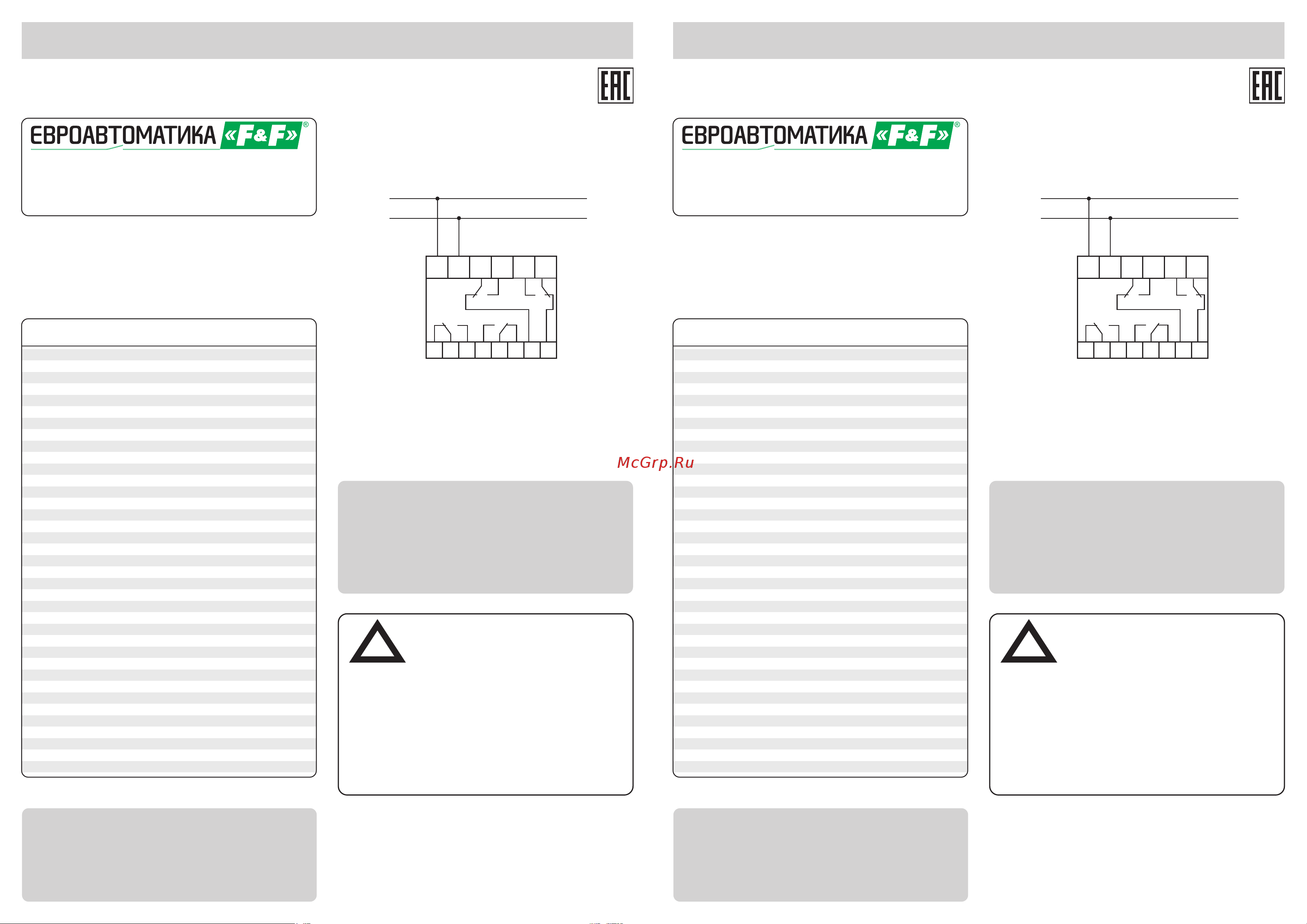

Схема подключения
Подключение
3. Нагрузку подключить к зажимам в зависимости от
требуемого задания.
4. Включить питание.
1. Отключить питание.
2. Провод фазы (L) подключить к зажимам 1 провод нуля (N) к
зажиму 2.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Данные контактов:
Количество контактов 4
Данные катушки:
Номинальное напряжение
Тип контактов NO/NC
Номинальный коммутируемый ток, А 8 AC-1
питания (Uн), В 110 AC +10/-15%
Потребляемый ток, не более, мА 30
Дополнительные данные:
- при номинальной нагрузке 600
- без нагрузки 18 000
Напряжение пробоя, кВ:
Номинальное напряжение контактов, В 250 AC
Напряжение отпускания 0,7Uн
Номинальное напряжение изоляции, В 400 AC
Время срабатывания/возврата, не более, мс 40 / 20
- контакт-катушка 2,5
- контакт-контакт 1,0
6
Механический ресурс, циклы > 3х10
Частота питающей сети, Гц 50
Максимальная частота коммутации, цикл/час:
Степень загрязнения среды 2
Габариты (ШхВхГ), мм 52x90x65
Индикация 1 светодиод
Степень защиты корпуса IP20
Категория перенапряжения III
- работы -25...+50
2
Подключение винтовые зажимы, 2,5 мм
Монтаж на DIN-рейке 35 мм
Артикул EA06.001.013
- хранения -50...+50
Температура окружающей среды, ºC:
Тип корпуса 3S
Код ETIM EC001437
Момент зажатия (затяжки), Нм 0,4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
~
~
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е рат у р ах) , д ля иск люче н ия пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
ВНИМАНИЕ!
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-4P со
следующими напряжениями питания:
џ 230, 110 V AC;
џ 12, 24, 48 V AC/DC.
Реле электромагнитное PK-4P-110
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Назначение
Реле электромагнитное PK-4P-110 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Упаковка................................................................................ 1 шт.
Реле электромагнитное........................................................ 1 шт.
Комплект поставки
Руководство по эксплуатации.............................................. 1 шт.
Рел е эл е к т р о м а г н и т н о е PK - 4 P - 11 0 вы п о л н е н о в
трехмодульном корпусе для крепления на DIN-рейку 35 мм. На
пе р едн е й па н ел и им е ет с я и н д ик ато р ( св етоди о д )
питания/смены положения контактов исполнительно реле.
Схема подключения
Подключение
1. Отключить питание.
2. Провод фазы (L) подключить к зажимам 1 провод нуля (N) к
зажиму 2.
3. Нагрузку подключить к зажимам в зависимости от
требуемого задания.
4. Включить питание.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
2
Подключение винтовые зажимы, 2,5 мм
Степень защиты корпуса IP20
Код ETIM EC001437
Момент зажатия (затяжки), Нм 0,4
Категория перенапряжения III
Габариты (ШхВхГ), мм 52x90x65
Артикул EA06.001.013
Тип корпуса 3S
Монтаж на DIN-рейке 35 мм
Данные контактов:
Количество контактов 4
Тип контактов NO/NC
Номинальное напряжение контактов, В 250 AC
Время срабатывания/возврата, не более, мс 40 / 20
Данные катушки:
Номинальное напряжение
питания (Uн), В 110 AC +10/-15%
Частота питающей сети, Гц 50
Номинальный коммутируемый ток, А 8 AC-1
Напряжение отпускания 0,7Uн
Потребляемый ток, не более, мА 30
Дополнительные данные:
Номинальное напряжение изоляции, В 400 AC
Напряжение пробоя, кВ:
- при номинальной нагрузке 600
Степень загрязнения среды 2
Максимальная частота коммутации, цикл/час:
- без нагрузки 18 000
- работы -25...+50
Индикация 1 светодиод
- хранения -50...+50
- контакт-контакт 1,0
Температура окружающей среды, ºC:
- контакт-катушка 2,5
6
Механический ресурс, циклы > 3х10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
~
~
