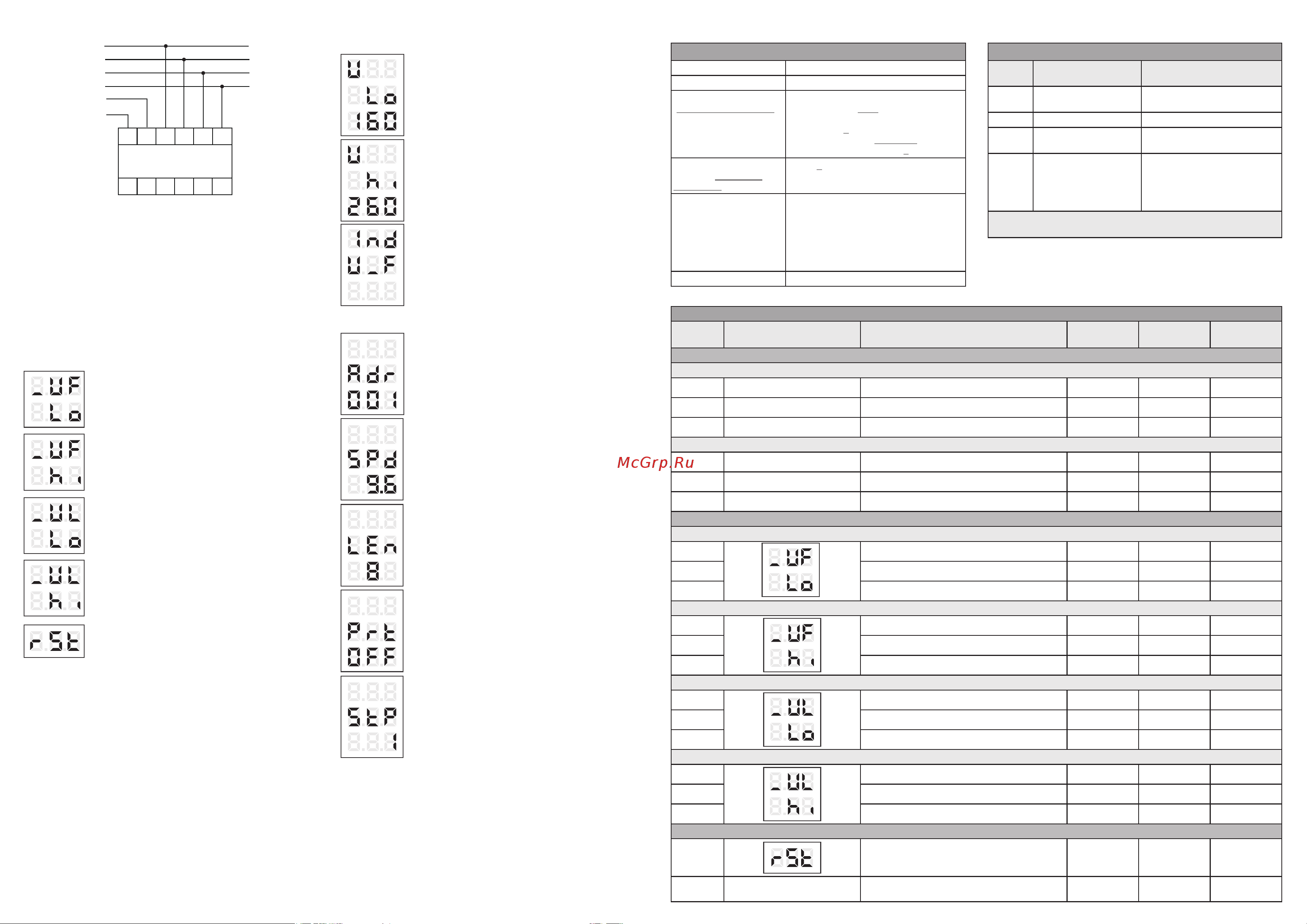

- минимальные фазные напряжения;
- максимальные фазные напряжения;
- минимальные линейные напряжения;
Просмотр зарегистрированных
минимальных и максимальных
значений напряжения. Сброс памяти
Схема подключения
В режиме индикации напряжения однократное нажатие
к н о п к и « М » з а п у с т и т р е ж и м п р о с м о т р а
зарегистрированных значений. Кнопками «+/-» выбрать
и н тересующий п а р а м етр, з н ачен и я п а р а м етра
отобразятся автоматически через 3 секунды с момента
последнего нажатия кнопок «+/-».
Доступные параметры для просмотра и сброса:
- максимальные линейные напряжения;
- с б р о с п а м я т и з а р е г и с т рированн ы х
минимальных и максимальных значений
напряжения. Нажать и удерживать более 5 с
кнопку «М», выход в режим индикации
напряжения.
ВНИМАНИЕ!
Выход из режима просмотра зарегистрированных значений
происходит автоматически через 20 секунд с момента
последнего нажатия кнопок.
После каждого отключения (пропадания) питания, для
регистрации минимальных значений, необходимо произвести
сброс зарегистрированных значений указателя с лицевой
панели или по RS-485, т.к. в данной ситуации указатель
регистрирует нулевые значения напряжения.
Установка параметров
Нажать и удерживать кнопку «М» более 5 с, устройство
перейдет в меню установки параметров, далее произвести
установку параметров. Переход между параметрами
осуществляется однократным нажатием кнопки «М».
Параметры отображаются поочередно с их текущими
значениями. Изменения значения выбранного параметра
осуществляется кнопками «+/-» .
1 2 3 4 5 6
8 9 10 1211
L1
N
L2
L3
7
A B
RS-485
-контроль четности. Доступны следующие
значения OFF, Odd, En;
- режим отображения напряжений. Доступны
следующие значения U_F-фазные или U_L -
линейные.
- скорость передачи данных. Доступны
с л е д у ю щ и е з н а ч е н и я 1 2 0 0 / 2 4 0 0 /
4800/9600/19200/38400/57600 бит/с;
- верхний порог сигнализации о достижении
установленного значения напряжения;
- бит данных 8 (фиксированное значение);
- установка адреса устройства от 1 до 247;
2.Установка параметров связи:
ВНИМАНИЕ!
Изменение параметров вступает в силу после выхода из меню
установки параметров в рабочий режим.
В ых од и з м е ню у ста н ов к и п ар а мет ров п р оис хо ди т
автоматически через 20 секунд с момента последнего нажатия
кнопок.
-стоповые биты. Доступны следующие
значения 1 или 2.
- нижний порог сигнализации о достижении
установленного значения напряжения;
Доступные параметры для установки
1. Установка порогов и режима отображения:
Параметры связи
Протокол
MODBUS RTU
Режим работы
SLAVE
Настройки порта
(заводские настройки)
1200/2400/4800/9600/19200/38400/
Контроль четности: no partity, odd, even
Скорость передачи данных:
Бит данных: 8
Количество стоповых бит: 1/2
57600 бит/с
Диапазон сетевых
адресов (заводские
настройки)
1÷247(1)
Командные коды
16: Запись значений в несколько
регистров (0х10 - Preset Multiple
Registers)
6: Запись значения в один регистр
(0х06 - Preset Single Register)
3: Чтение группы регистров (0х03 -
Read Holding Registers)
Мин. период опроса
100 мс
Обработка ошибок
Код
ошибки
Название
Описание
01
ILLEGAL FUNCTION
Код функции не может быть
обработан.
02
ILLEGAL DATA ADRESS
Недопустимый адрес данных.
03
ILLEGAL DATA VALUE
Недопустимые значения
данных.
06
SLAVE DEVICE BUSY
Устройство занято. Идет
установка параметров
вручную с лицевой панели
указателя, повторить запрос
позже.
Посылки меньше 8 бит и с неправильной CRC не
обрабатываются.
Карта регистров
Параметр на цифровом
индикаторе
Описание
Функция
Тип
Доступ
Регистры измерения
Фазное напряжение, В
Напряжение - фаза 1
Фаза 1
0х03
int
чтение
Напряжение - фаза 2
Фаза 2
0х03
int
чтение
Напряжение - фаза 3
Фаза 3
0х03
int
чтение
Линейное напряжение, В
Напряжение - фаза 1
Фаза 1
0х03
int
чтение
Напряжение - фаза 2
Фаза 2
0х03
int
чтение
Напряжение - фаза 3
Фаза 3
0х03
int
чтение
Регистры регистрации минимальных и максимальных значений напряжения
Минимальное фазное напряжение, В
Фаза 1
0х03
int
чтение
Фаза 2
0х03
int
чтение
Фаза 3
0х03
int
чтение
Максимальное фазное напряжение, В
Фаза 1
0х03
int
чтение
Фаза 2
0х03
int
чтение
Фаза 3
0х03
int
чтение
Минимальное линейное напряжение,В
Фаза 1
0х03
int
чтение
Фаза 2
0х03
int
чтение
Фаза 3
0х03
int
чтение
Максимальное линейное напряжение,В
Фаза 1
0х03
int
чтение
Фаза 2
0х03
int
чтение
Фаза 3
0х03
int
чтение
Регистры сброса
Регистр сброса мин./макс. значений
напряжения .Записать значение 0хE2E4
0х06
int
запись
Регистр сброса (перезапуска) указателя.
Записать значение 0хE2E4
0х06
int
запись
Параметры протокола MODBUS RTU
