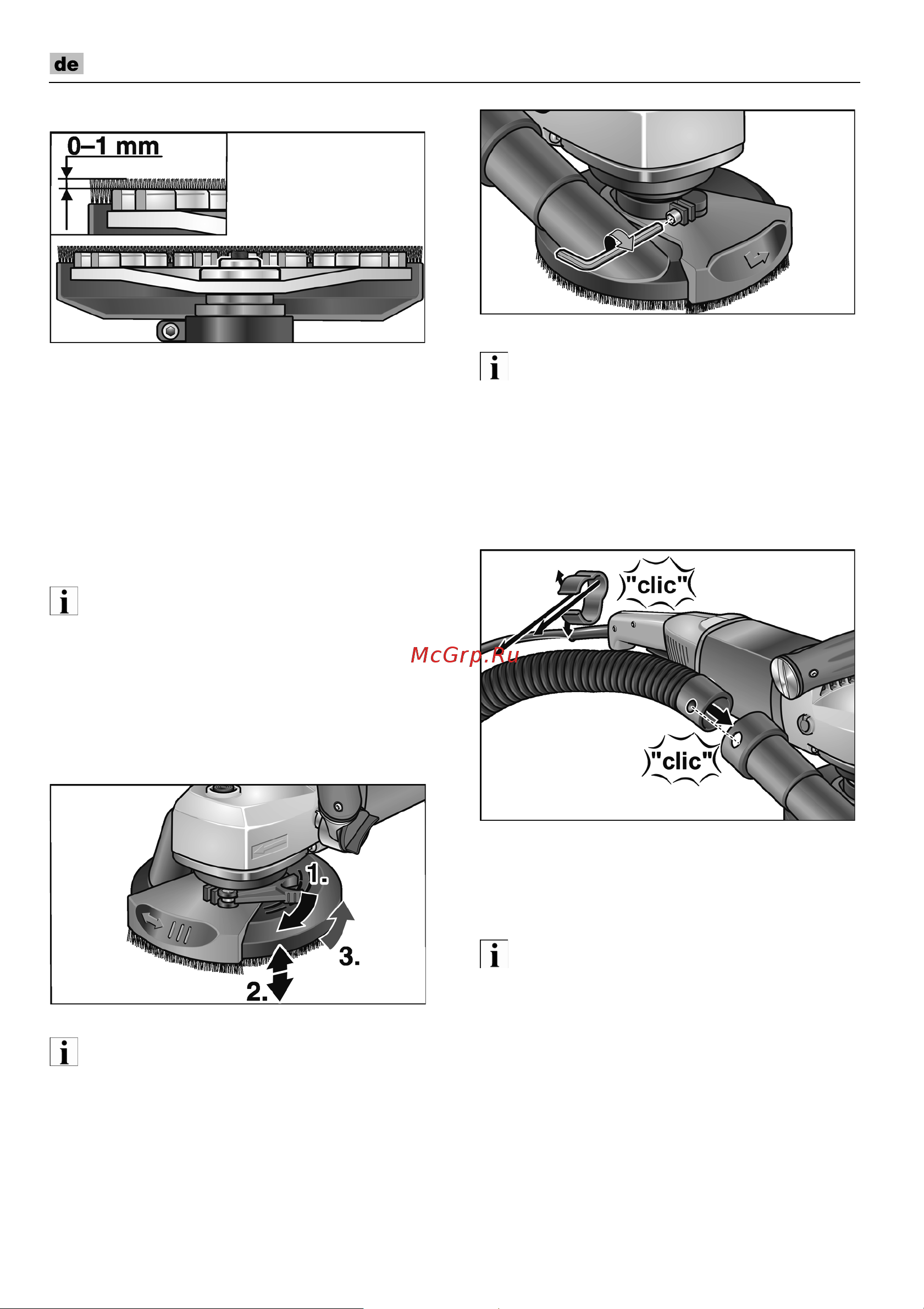

LD 18-7 125 R/LD 18-7 150 R
10
Stellung der Schutzhaube kontrollieren.
Der Bürstenkranz sollte ca. 0–1 mm über
den Schleifteller hinausragen. Bei Bedarf
korrigieren (siehe „Schutzhaube verstellen“).
Netzstecker in Steckdose stecken.
Elektrowerkzeug einschalten (ohne Ein-
rasten) und für ca. 30 Sekunden laufen
lassen. Auf Unwuchten und Vibrationen
kontrollieren.
Elektrowerkzeug ausschalten.
Schutzhaube verstellen
efktbfp
Der Bürstenkranz sollte ca. 0–1 mm über dem
Schleifteller hinausragen.
Zum Ausgleich des
Verschleisses am Diamantschleifteller kann die
Schutzhaube in der Höhe verstellt werden.
Spannhebel an Schutzhaube lösen.
Schutzhaube auf die gewünschte Höhe
einstellen.
Spannhebel festziehen.
efktbfp
_Éá=å~ÅÜä~ëëÉåÇÉê=häÉããâê~Ñí=â~åå=ÇáÉ=
häÉããìåÖ=ÇìêÅÜ=^åòáÉÜÉå=ÇÉê=
fååÉåëÉÅÜëâ~åíëÅÜê~ìÄÉ=~ã=pé~ååÜÉÄÉä=
å~ÅÜêÉÖìäáÉêí=ïÉêÇÉåK
Anschluss einer Absauganlage
efktbfp
Die Verwendung eines FLEX Spezialsaugers
der Klasse M wird empfohlen.
Absaugschlauch am Anschlussstutzen der
Schutzhaube befestigen.
Anschlusskabel mit den zum Lieferumfang
gehörenden Kabelhaltern (3x) am
Absaugschlauch befestigen.
Absaugschlauch an der Absauganlage
anschließen. Bedienungsanleitung der
Absauganlage beachten! Befestigung
kontrollieren! Bei Bedarf passenden Adapter
benutzen.
efktbfp
pçääíÉ=fÜê=pí~ìÄë~ìÖÉê=ÉáåÉå=ëéÉòáÉääÉå=^åJ
ëÅÜäìëëëíìíòÉå=ÄÉåíáÖÉå=EÇK=ÜK= ÉáåÉå=~åÇÉêÉå=
^åëÅÜäìëëëíìíòÉå=~äë=ÇÉå=PO=ããLPS ããJ
pí~åÇ~êÇ~åëÅÜäìëëëíìíòÉåI=ÇÉê=òìã=iáÉÑÉêJ
ìãÑ~åÖ=ÇÉë= b äÉâíêçïÉêâòÉìÖ ë=ÖÉÜêíFI=ëÉíòÉå=
páÉ=ëáÅÜ=ã áí=fÜêÉã= pí~ìÄë~ìÖÉêJiáÉÑÉê~åíÉå=áå=
sÉêÄáåÇìåÖI=ìã ÇÉå=ÖÉÉáÖåÉíÉå=^Ç~éíÉê=òì=
ÄÉëçêÖÉåK

Содержание

de LD 18 7 125 R LD 18 7 150 R Stellung der Schutzhaube kontrollieren 0 1 mm Anschluss einer Absauganlage Der Bürstenkranz sollte ca 0 1 mm über den Schleifteller hinausragen Bei Bedarf korrigieren siehe Schutzhaube verstellen Netzstecker in Steckdose stecken Elektrowerkzeug einschalten ohne Ein rasten und für ca 30 Sekunden laufen lassen Auf Unwuchten und Vibrationen kontrollieren Elektrowerkzeug ausschalten IT HINWEIS Die Verwendung eines FLEX Spezialsaugers der Klasse M wird empfohlen Absaugschlauch am Anschlussstutzen der Schutzhaube befestigen Anschlusskabel mit den zum Lieferumfang gehörenden Kabelhaltem 3x am Absaugschlauch befestigen Schutzhaube verstellen j HINWEIS Der Bürstenkranz sollte ca 0 1 mm über dem Schleifteller hinausragen Zum Ausgleich des Verschleisses am Diamantschleifteller kann die Schutzhaube in der Höhe verstellt werden Spannhebel an Schutzhaube lösen Schutzhaube auf die gewünschte Höhe einstellen Absaugschlauch an der Absauganlage anschließen Bedienungsanleitung der Absauganlage beachten Befestigung kontrollieren Bei Bedarf passenden Adapter benutzen IT HINWEIS Spannhebel festziehen 11 HINWEIS Bei nachlassender Klemmkraft kann die Klemmung durch Anziehen der Innensechskantschraube am Spannhebel nachreguliert werden 10 Sollte Ihr Staubsauger einen speziellen An schlussstutzen benötigen d h einen anderen Anschlussstutzen als den 32 mm 36 mmStandardanschlussstutzen der zum Liefer umfang des Elektrowerkzeugs gehört setzen Sie sich mit Ihrem Staubsauger Lieferanten in Verbindung um den geeigneten Adapter zu besorgen
