Назначение
Преобразователь MB-3I-1 предназначен для измерения
силы тока в 3-х фазной сети переменного тока или в цепи
п о с т о я н н о г о т о к а и п е р е д а ч и д а н н ы х п о
последовательному интерфейсу RS-485 согласно
протокола MODBUS RTU.
Принцип действия
Преобразователь MB-3I-1 непрерывно измеряет значение
силы тока, проходящего через измерительный вход.
Чтение значений измеряемого тока и настройка всех
параметров осуществляется по последовательному
интерфейсу RS-485 с помощью протокола MODBUS RTU.
Преобразователь измеряет эффективное значение
переменного тока (TrueRMS).
П ре о б р а з о ва т ел ь M B - 3 I - 1 о б о р у д о в а н д ву м я
светодиодами, расположенными на передней панели,
которые отображают следующую информацию: зеленый -
наличие напряжения питания; желтый - удачный обмен по
протоколу MODBUS RTU.
MB-3I-1 15А
Преобразователь для измерения
силы тока
Руководство по эксплуатации
MB-3I-1
1 2 3
4 5 6
7 8 9
10 11 11` 12
MB-3I-1
U
Tx
Описание:
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Преобразователь................................................................1
Руководство по эксплуатации..............................................1
Упаковка............................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений,
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Штамп ОТК
Дата продажиДата выпуска
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
5
4
6
3
7
2
8
1
9
0
1
2
Настройка сетевого адреса
Модуль может принимать сетевые адреса в диапазоне
1÷247. Сетевой адрес модуля настраивается следующим
образом: с помощью протокола MODBUS RTU установите
базовый адрес, число в диапазоне 1÷238, а с помощью
переключателя под лицевой панелью установите
дополнительный адрес, то есть число в диапазоне 0÷9.
Сумма этих двух значений будет сетевым адресом
( н а п р и м е р , 1 + 6 = 7 ; 7 0 + 3 = 7 3 ; 2 3 8 + 9 = 2 4 7 ) .

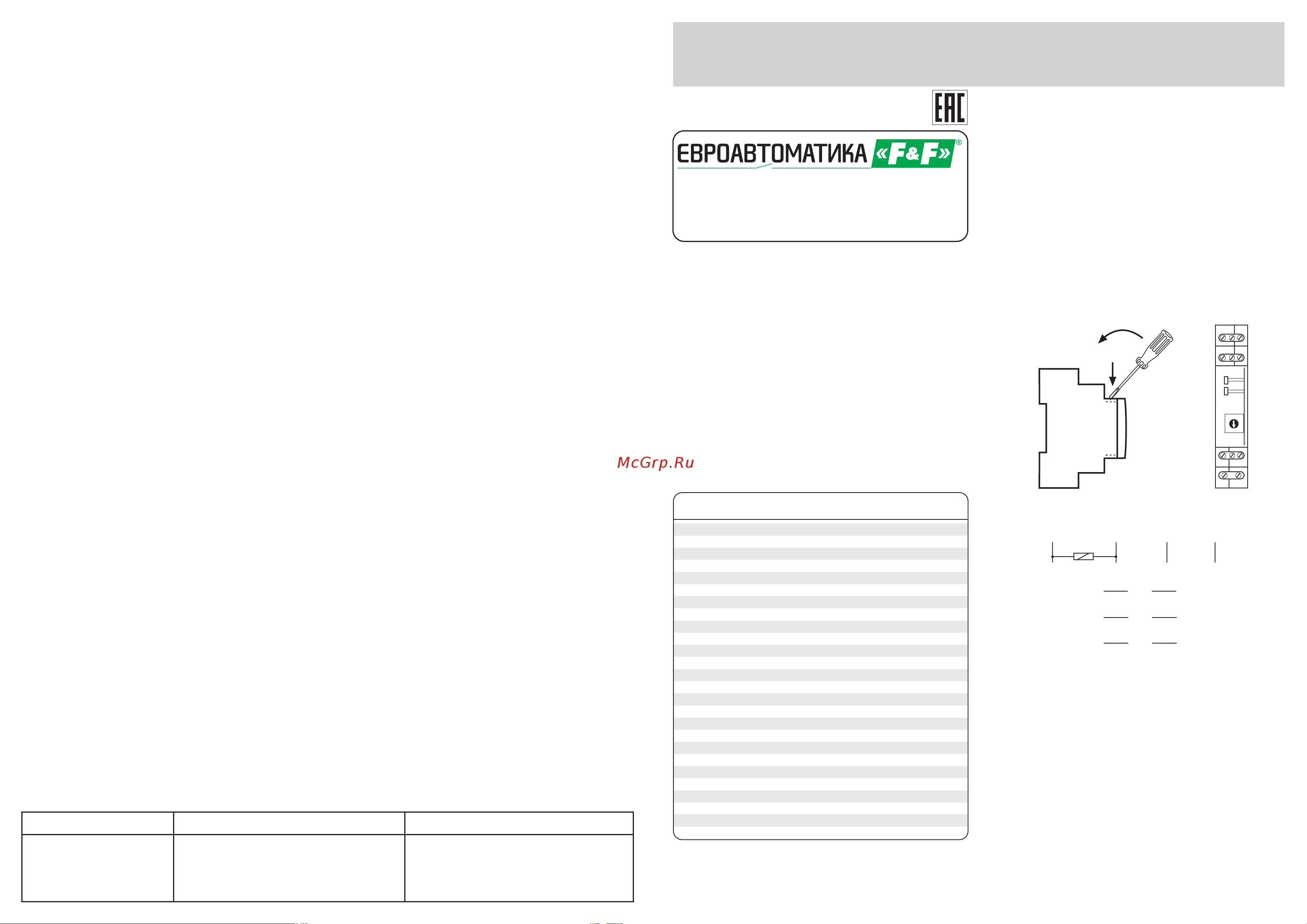

Многопозиционный переключатель расположен под
лицевой панелью. Лицевую панель снимите с помощью
небольшой плоской отвертки, осторожно нажав на
фиксаторы по бокам корпуса. С помощью плоской
отвертки 3 мм установите поворотный переключатель на
нужную цифру. После завершения настройки установите
лицевую панель на место, обращая внимание на
правильное совмещение светодиодов с монтажными
отверстиями.
Схема подключения
1-3 измерение тока L1
4-6 измерение тока L2
7-9 измерение тока L3
10-12 питание модуля
11-11' последовательный порт RS-485
Измерительные каналы гальванически изолированы друг
от друга. Измерительн ые каналы га льванически
изолирован от входа питания преобразователя и порта
RS-485.
Порт RS-485 гальванически связан с цепью питания
модуля.
Технические характеристики
Напряжение питания, В 9÷30 DC
Максимальный ток потребления, мA 50
Диапазон измеряемого тока
- переменный ток, А / В 0÷14,14 AC / 285 AC
- постоянный ток, А / В 0÷20 DC / 400 DC
Макс. ток входа, А 18 AC / 24 DC
Погрешность измерения, % ±0,5
Точность измерения, А 0,1
Пробивное напряжение IN→OUT, кВ 2,1
Погрешность преобразования, % ±0,5
Частота дискретизации, Гц 10
Последовательный интерфейс RS-485
Протокол MODBUS RTU, SLAVE
Параметры протокола:
- скорость 1200÷115200 бит/с
- биты данных 8
- стоп-биты 1 / 2
- биты четности EVEN / ODD / NONE
Адрес (базовый) 1 ÷ 247 (20)
Степень загрязнения среды 2
Категория перенапряжения III
Рабочая температура, °С -20 ÷ +50
2
Подключение Винтовые зажимы 2,5 мм
Размер, мм 18х90х65
Степень защиты IP20
Монтаж на DIN-рейке 35мм
10
12
11 11’
-
+
B
L1
L2
L1'
L2'
A
1
4
3
6
L3 L3'
7
9
