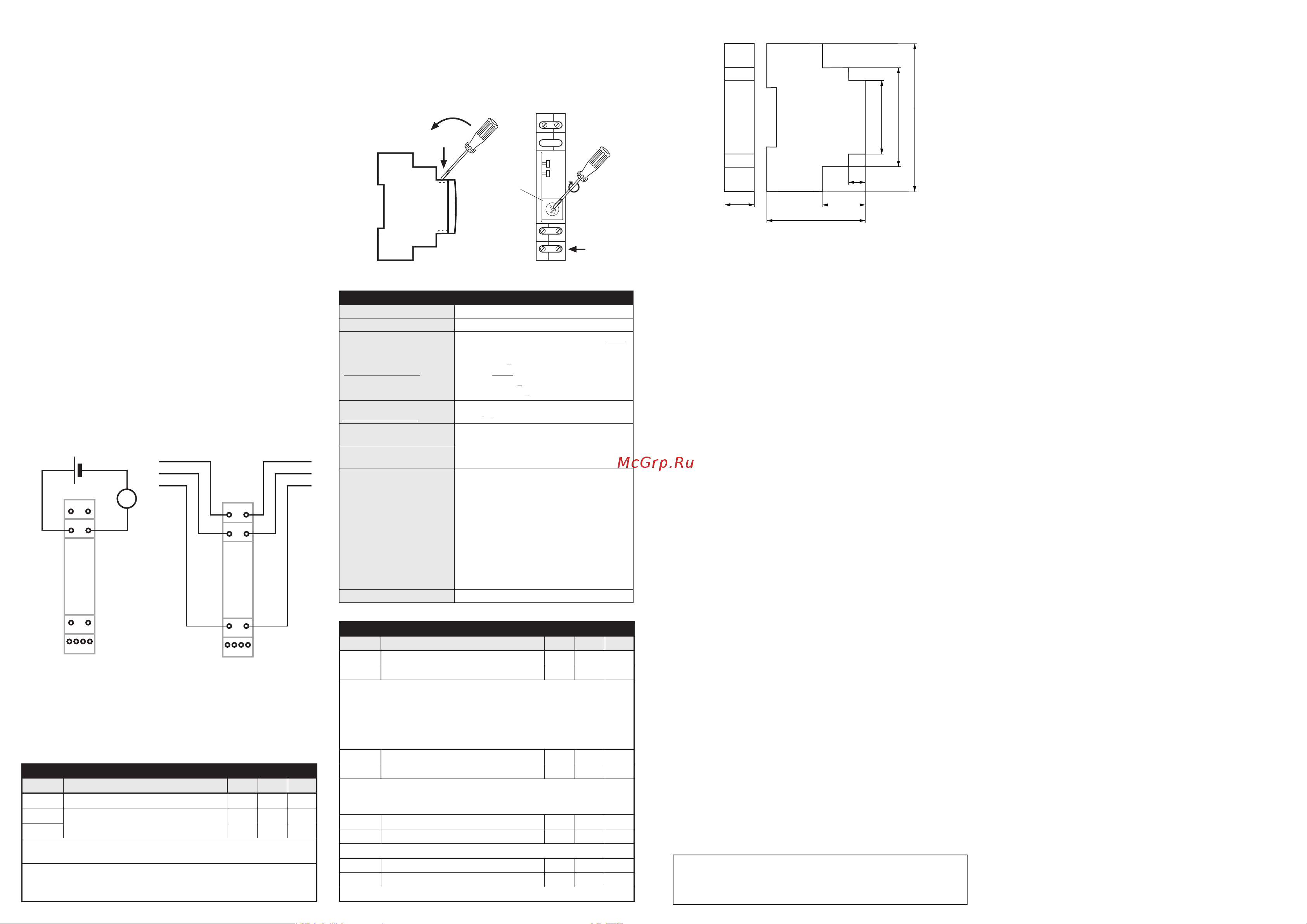

Размеры корпуса:
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25 до +50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
вид о м зак р ы т о го тран с п о р та , обеспеч и ва ю щ им
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
-50 °С до +50 °С и относительной влажности не более 80 %
при температуре +25 °С.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации. Перед установкой необходимо убедиться
в отсутствии внешних повреждений устройства. Изделие,
имеющее в н е ш н и е мех а н и ч е с к и е повреждения,
эксплуатировать запрещается. Не устанавливайте реле
без защиты в местах, где возможно попадание воды или
солнечных лучей. Изделие должно устанавливаться и
обслуживаться квалифицированным персоналом. При
подключении изделия необходимо следовать схеме
подключения.
Драгоценные металлы отсутствуют
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи. Срок службы – 10 лет. При отсутствии даты
продажи гар а н т и йный с р о к исчисляетс я с дат ы
изготовления. СООО «Евроавтоматика ФиФ» гарантирует
ремонт или замену вышедшего из строя изделия при
соблюд е н и и правил э к с п л у ата ц и и и отсутс т в и и
механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического
характера;
- изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения в изделия без
уведомления потребителя с целью улучшения их качества
и не влияющие на технические характеристики и работу
изделия.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей». При
обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я
п р о и з в о д и т ел е м и з д е л и я . П о с л е га р а н т и й н о е
обслуживание изделия выполняется производителем по
действующим тарифам. Перед отправкой на ремонт
изделие должно быть упаковано в заводскую или другую
упаковку, исключающую механические повреждения.
Свидетельство о приемке
Изделие изготовлено и принято в соответствии с
требованиями действующей технической документации и
признано годным для эксплуатации.
Техническая консультация:
СООО «Евроавтоматика ФиФ» ( www.fif.by )
+375 (29) 180 18 40, e-mail: energetic@fif.by
65
30
15
18
90
22
17
Монтаж
Общие рекомендации
- рекомендуется применять фильтры от импульсных помех
и перенапряжений в цепи питания, например, ОР-230;
- рекомендуется применение экранированные сигнальные
провода типа витая пара для подключения модуля к другим
устройствам;
- в случае применения экранированных к абелей
заземление экранов осуществлять только с одной
стороны, как можно ближе к устройству;
- концы сигнальной линии необходимо согласовать
терминальными модулями LT-04;
- не укладывать сигнальные провода в непосредственной
близости и параллельно с силовыми линиями высокого и
среднего напряжения;
- не устанавливайте модуль в непосредственной близости
от электрических аппаратов большой мощности,
электромагнитных измерительных приборов, устройств с
фазовой регулировкой мощности, а также других
устройств, которые могут создавать электромагнитные
помехи.
Установка
1. Выполнить настройки сетевого адреса и параметров
связи модуля.
2. Отключить питание.
3. Установить модуль на DIN-рейку.
4. Питание модуля подключить к клеммам 10-12 в
соответствии с маркировкой.
5. Сигнальный выход 11-11` (порт RS-485) соединить с
входом устройства типа MASTER.
6. Подключите измерительную цепь к соответствующим
входам преобразователя (аналогично приведенному
примеру).
Прямое измерения
переменного тока
трехфазной сети
1
2
3
4
переключатель
кодовый
0
1
2
3
4
5
6
7
8
9
POWER
Возврат к заводским настройкам
1. Отключить питание.
2. Снять лицевую панель модуля.
3. Выставить на переключателе цифру 9.
4. Включить питание и в течение 3 секунд установить
переключатель на 1.
1001
чтение значения измеряемого тока L2 int read04
Значение измеряемого тока записывается в регистр в виде целого положи-
тельного числа кратного 0,1 (значение регистра 43 соответствует току 4,3А).
Параметры протокола MODBUS RTU
Параметры связи
Протокол
Режим работы
Настройки порта
(заводские настройки)
Диапазон сетевых адресов
(заводские настройки)
MODBUS RTU
SLAVE
Число битов на с: 1200 / 2400 / 4800 / 9600 /
19200 / 38400 / 57600 / 115200
Биты данных: 8
Четность: NONE / EVEN / ODD
Стартовые биты: 1
Стоповые биты: 1 / 2
1÷247 (20)
Командные коды
3: Чтение значения регистров выходов
(0×03 - Read holding Register)
4: Чтение всех или нескольких входных значе-
ний регистров.
(0×04 - Read Input Register)
6: Настройка значения одного выхода
(0×06 - Write Single Register)
16: Настройка значения нескольких выходов
(0×10 - Write Multiple Registers)
17: Чтение ID
(0x11 - Report Slave ID)
Макс. частота запросов 15Hz
Диапазон базовых адресов 1÷238
Диапазон остаточных адресов
(кодовый переключатель)
0÷9
Регистры
адрес
Параметры коммуникации
0
0
1
2
описание
чтение текущего базового адреса
запись нового базового адреса: 1÷238
чтение текущей скорости передачи
чтение текущего значения четности
тип
rozkaz
int
int
int
int
доступ
read
write
read
read
1 запись новой скорости передачи int write
2 запись нового значения четности int write
3
3
чтение текущего значения стоп-битов
запись нового значения стоп-битов
int
int
read
write
код
03
06, 16
03
03
06, 16
06, 16
03
06, 16
Модуль может иметь сетевой адрес в диапазоне 1÷247. Сетевой адрес модуля
устанавливается комбинированным способом: с помощью протокола MODBUS
устанавливается базовый адрес, число в диапазоне 1÷238, с помощью
многопозиционного переключателя устанавливается остаточный адрес, число в
диапазоне 0÷9. Сумма этих двух чисел дает сетевой адрес (например 1+6=7;
70+3=73; 238+9=247).
Значение скорости [bit/s] задается в виде целого числа, деленного на 100,
например, скорость 9600 bit/s записываем в виде числа 96; скорость 115200 bit/s
записываем в виде числа 1152.
Четность принимает соответствующие значения: NONE - 0; EVEN - 1; ODD - 2.
Число стоп-битов принимает значение 1 или 2.
адрес
Параметры входов
описание тип
rozkaz
доступкод
В ответ на команду "чтение ID" (код 17), получаем пакет информации
относительно модуля: в поле "Slave ID" код 0xEC; в поле "Run Indicator Status" код
0xFF; в поле "Additional Data" текст "PU-1Mv1.2".
1002
чтение значения измеряемого тока L3 int read04
1000
чтение значения измеряемого тока L1 int read04
7
10
1
4
11 11’
9
12
3
6
L1
L2
L3
7
10
1
4
11 11’
9
12
3
6
M
+
-
Прямое измерения
постоянного тока
