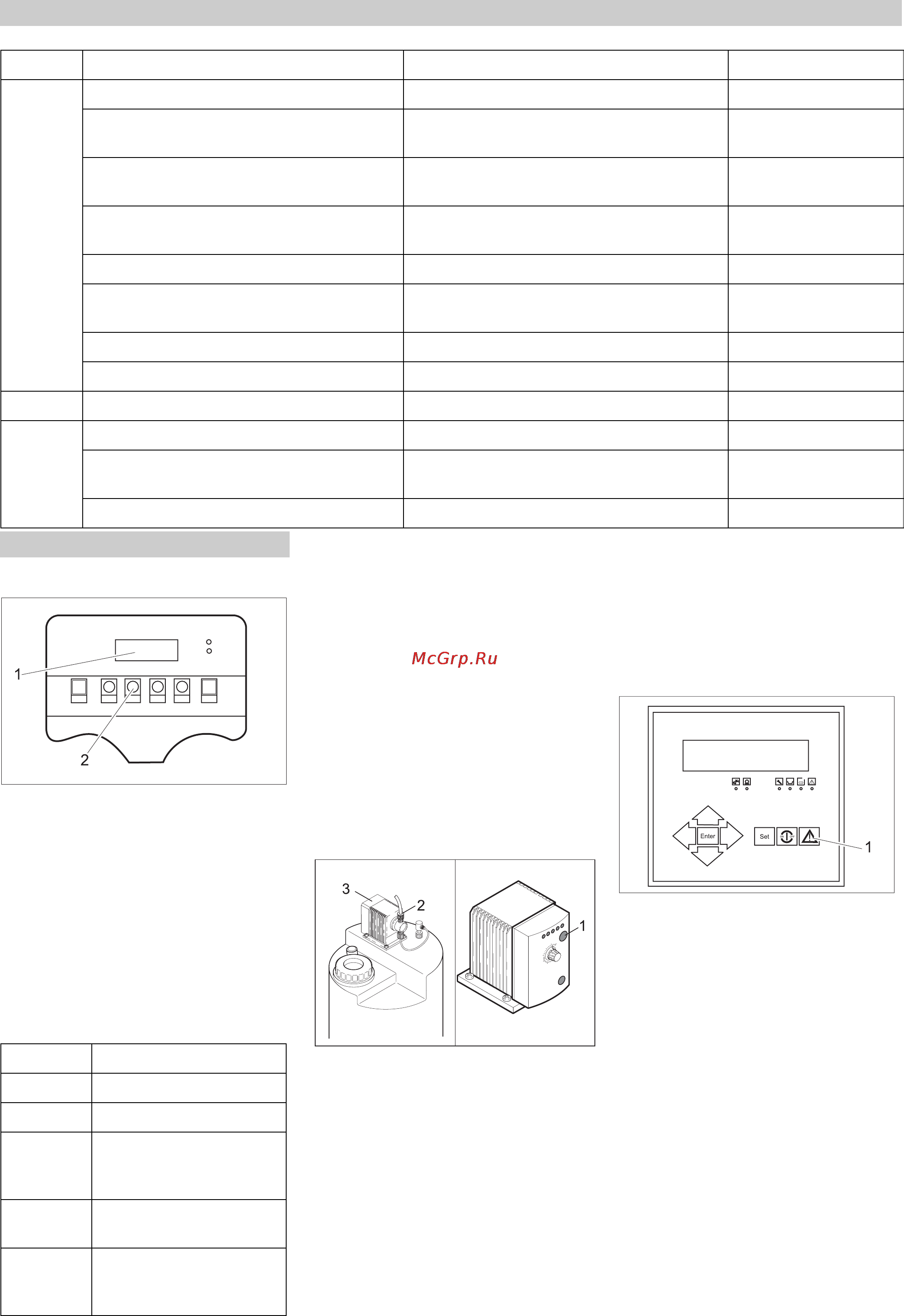

Nederlands 47
1Display
2 Toets ADVANCE
Tijdens de werking wordt het huidige uur
weergegeven op het display.
Î Knop ADVANCE gedurende 5 tot 6
seconden indrukken. Op het display
verschijnt de weergave van de eerste
toestand uit de onderstaande lijst.
Î Om naar de volgende weergave te
gaan, de knop ADVANCE telkens kort
indrukken.
Indien de knop ADVANCE gedurende een
bepaalde tijd niet meer ingedrukt wordt,
springt het display terug naar de weerga-
ve van het uur.
De doseerpomp moet ontlucht worden in-
dien de pomp lucht gezogen heeft (bv.
omdat de doseertank volledig leegge-
maakt is).
– De installatie stopt, op het display
wordt de storing „Motorbeveiliging“
weergegeven.
Instructie
Die foutmelding wordt weergegeven, on-
afhankelijk van welke doseertank leeg is.
1 Knop Doseerfrequentie
2 Schroefsluiting
3 Doseerpomp
Î Doseerstation vullen (zie hoofdstuk In-
bedrijfstelling).
Î Schroefverbinding aan de doseer-
pomp lossen.
Î Ingestelde doseerfrequentie aan de
led's op de doseerpomp aflezen en
noteren.
Î Doseerfrequentie door herhaaldelijk
indrukken van de toets Doseerfre-
quentie instellen op 100% en wachten
tot er zich geen bellen meer in de zuig-
leiding bevinden (ongeveer 1 minuut).
De naar buiten tredende doseervloei-
stof met een doek opnemen.
Î Schroefverbinding aanspannen.
Î Doseerpomp opnieuw instellen op de
oorspronkelijke doseerfrequentie.
1 Toets Return
Î Storingsmelding op het bedieningspa-
neel kwiteren met de toets Return, de
installatie start.
Î Drukverschil van beide manometers
controleren. Bij een verschil van meer
dan 0,08 MPa (0,8 bar) moet de fil-
terinzet vervangen worden:
Î Hoofdschakelaar in stand „0“ draaien.
Î Toevoer onbehandeld water onder-
breken.
Î Testkraan onbehandeld water openen
om de filter drukvrij te maken.
Onderhoudsschema
Tijdstip Controle/Handeling Theoretisch Bij afwijking
Dagelijks Vulniveau doseerbakje Voldoende gevuld Bijvullen
Luchtbellen in de doseerleidingen Geen luchtbellen Doseerpomp ontluch-
ten
Drinkwaterstroom uitgaande van de waarde
bij inbedrijfstelling
Daling binnen 10% Fijne regeling
Geleidingsvermogen van het drinkwater uit-
gaande van de waarde bij inbedrijfstelling
Stijging binnen 10% Fijne regeling
Drukverschil pomp- en concentraatdruk Max. 15% boven verschil bij inbedrijfstelling Kärcher-klantendienst
Bedrijfsteller media- en actiefkoolstoffilter In tegenstroom spoelen vond plaats binnen
de voorbije 24 uren
Kärcher-klantendienst
Drukverschil fijne filter maximum 0,08 MPa (0,8 bar) Fijne filter vervangen
Visuele controle van de installatie Geen ondichtheden Kärcher-klantendienst
wekelijks Protokol invullen
maande-
lijks
Doseerbakje reinigen en spoelen
Visuele controle van de pomp voor onbehan-
deld water
Geen beschadigingen / ondichtheden vast-
stelbaar
Kärcher-klantendienst
Vlotterschakelaar in de drinkwatertank Geen functionele storing vaststelbaar Kärcher-klantendienst
Onderhoudswerkzaamheden
Media- en actiefkoolstoffilter aflezen
Display Betekenis
2000 Zonder betekenis
0000 Zonder betekenis
D–07 Resterende dagen tot de
volgende spoelbeurt in te-
genstroom
–001 Aantal uitgevoerde spoel-
beurten in tegenstroom
0–01 Dagen–uren sinds de laat-
ste spoelbeurt in tegen-
stroom
Doseerpomp ontluchten
Fijne filter vervangen
