6 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Монтаж
2
Монтаж
2.1
Выбор местоположения
компрессора
―
Компрессорная установка серии SC-C может быть установлена на любой ровной
по-верхности способной выдерживать ее вес и достаточно жесткой для рамы
компрес-сора. Также требуется выравнивание и центровка компрессора.
Поверхность пола должна быть влагостойкой, чтобы выдерживать протечки
жидкости, которые могут привести к коррозии и ожогам. Никакой нагрузки на
трубопровод недолжно пере-даваться компрессору с помощью внешних
соединений.

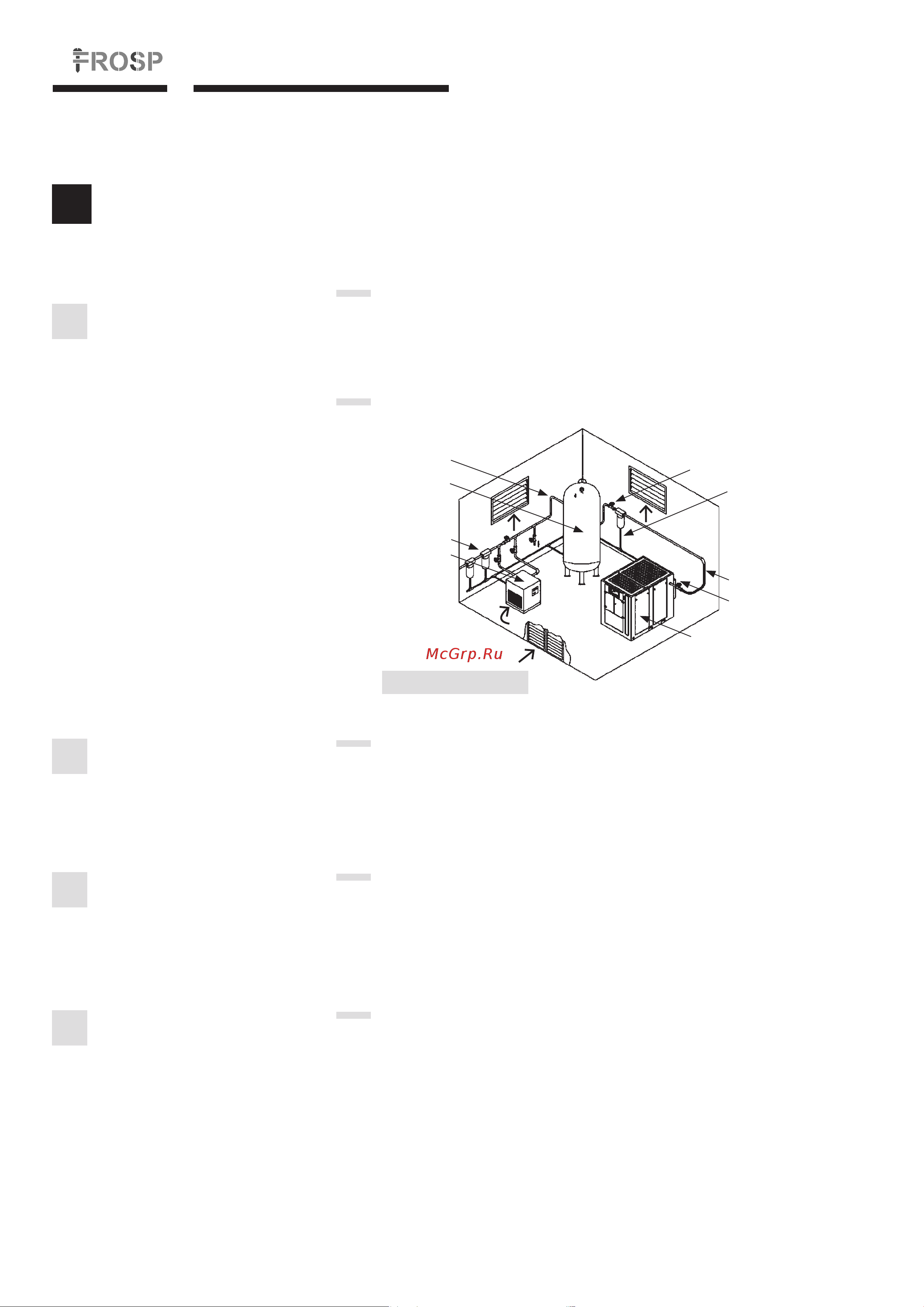

Подходящее помещение и расположение показаны на рис. 2.1.
―
Гибкий шланг
Отсечной клапан
(кран)
Компрессор
Дроссельная задвижка
Линия слива
Воздуховод
Воздушный
ресивер
Осушитель
Фильтр
Рис. 2.1: Монтаж
2.2
Вентиляция и охлаждение
―
Выбирайте местоположение компрессора так, чтобы обеспечить беспрепятственный
доступ воздуха для поддержания стабильной рабочей температуры. Минимальное
расстояние между компрессором, стенами и потолком – 1 м и больше. Для пре-
дотвращения сильного повышения температуры окружающего воздуха следует
обеспечить необходимую вентиляцию. Не устанавливаете оборудование в месте, где
температура будет опускаться ниже 0 °С.
2.3
Трубопровод
технологического воздуха
―
Трубопровод технологического воздуха должен быть смонтирован как показано
нарис. 2.1. Отсечной клапан (кран) должен быть установлен для того, чтобы изоли-
ровать компрессор от подводящего трубопровода. Следите за тем, чтобы подводя-
щий трубопровод имел конденсатоотводчики.
2.4
Проверка
уровня жидкости
―
Смотровое стекло уровня жидкости служит указателем уровня. Следите за уровнем
жидкости через смотровое стекло. Когда компрессор не эксплуатируется, уровень
жидкости не должен падать ниже уровня стекла.
