7 Подключение электрооборудования
Руководство по монтажу
19
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1G – 2021.03
ИНФОРМАЦИЯ
Длина трубопровода - эта длина одной стороны
трубопровода жидкости.
ИНФОРМАЦИЯ
НЕ допускается дозаправка хладагентом систем,
представляющих собой сочетание наружного блока
3MXM40N8 или 3MXM52N8 с внутренними блоками
CVXM-A и (или) FVXM-A. Общая длина трубопроводов
НЕ должна превышать 30м.
Предельно допустимое количество хладагента для
заправки
3MXM40, 3MXM52, 3AMXM52, 3MXF52, 3AMXF52 2,2кг
3MXM68, 3MXF68, 2MXM68 2,4кг
4MXM68 2,6кг
4MXM80 3,2кг
5MXM90 3,3кг
6.3 Расчёт объема полной
перезаправки
ИНФОРМАЦИЯ
При необходимости полной дозаправки общее
количество заправленного хладагента составляет
объем заводской заправки хладагентом (см.
паспортную табличку агрегата) + определенный
дополнительный объем.
6.4 Дозаправка хладагентом
ВНИМАНИЕ!
▪ Пользуйтесь только хладагентом R32. Другие
вещества могут вызвать взрывы и несчастные
случаи.
▪ Хладагент R32 содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 675. НЕ
выпускайте эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО
надевайте защитные перчатки и очки.
Предварительные условия: Перед заправкой хладагентом
обязательно выполните подсоединение и проверку (на
герметичность, с вакуумной осушкой) трубопроводов
хладагента.
1 Подсоедините цилиндр с хладагентом к сервисному
отверстию.
2 Заправьте дополнительный объем хладагента.
3 Откройте запорный клапан в контуре газообразного
хладагента.
6.5 Наклейка этикетки с
информацией о фторированных
газах, способствующих
созданию парникового эффекта

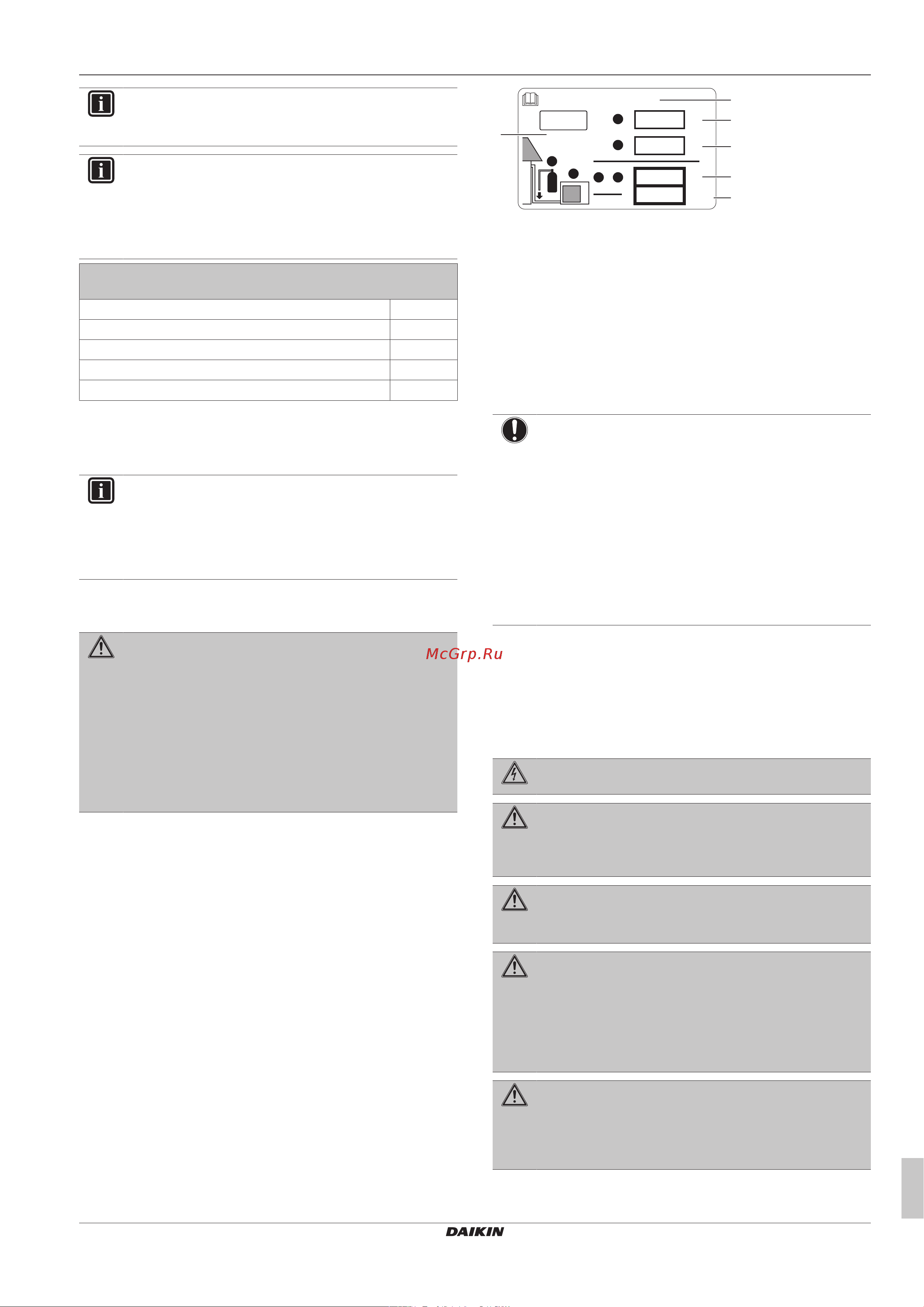

1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о
фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей),
отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см.
паспортную табличку блока)
c Заправленное дополнительное количество
хладагента
d Общее количество заправленного хладагента
e Объем выбросов фторированных парниковых
газов в расчете на общее количество заправленного
хладагента выражен в тоннах эквивалента CO
2
.
f ПГП = потенциал глобального потепления
ОБРАТИТЕ ВНИМАНИЕ
В соответствии с действующим законодательством в
отношениивыбросов фторированных парниковых
газов, общее количество заправленного хладагента
указывается как в весовых единицах, так и в
эквиваленте CO
2.
Формула расчета объема выбросов парниковых
газов в тоннах эквивалента CO
2
: Значение GWP
хладагента × общее количество заправленного
хладагента [в кг]/1000
Используется значение GWP, указанное в табличке с
информацией о заправке хладагентом.
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
7 Подключение
электрооборудования
ОПАСНО! ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
ВНИМАНИЕ!
Монтаж оборудования выполняется в соответствии с
общегосударственными нормативами прокладки
электропроводки.
ВНИМАНИЕ!
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ВНИМАНИЕ!
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ВНИМАНИЕ!
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
