12 Технические данные
Руководство по монтажу
26
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1G – 2021.03
Значок Значение
S*C Ограничительный
выключатель
S*L Поплавковое реле уровня
S*NG Датчик утечки хладагента
S*NPH Датчик давления (высокого)
S*NPL Датчик давления (низкого)
S*PH, HPS* Реле давления (высокого)
S*PL Реле давления (низкого)
S*T Термостат
S*RH Датчик влажности
S*W, SW* Рабочий выключатель
SA*, F1S Импульсный разрядник
SR*, WLU Приемник сигнала
SS* Селекторный выключатель
SHEET METAL Крепежная пластина клеммной
колодки
T*R Трансформатор
TC, TRC Передатчик сигналов
V*, R*V Варистор
V*R Диодный мост, блок питания на
биполярных транзисторах с
изолированным затвором
(IGBT)
WRC Беспроводной пульт
дистанционного управления
Значок Значение
X* Клемма
X*M Клеммная колодка (блок)
Y*E Змеевик электронного
терморегулирующего вентиля
Y*R, Y*S Змеевик обратного
электромагнитного клапана
Z*C Ферритовый сердечник
ZF, Z*F Фильтр подавления помех

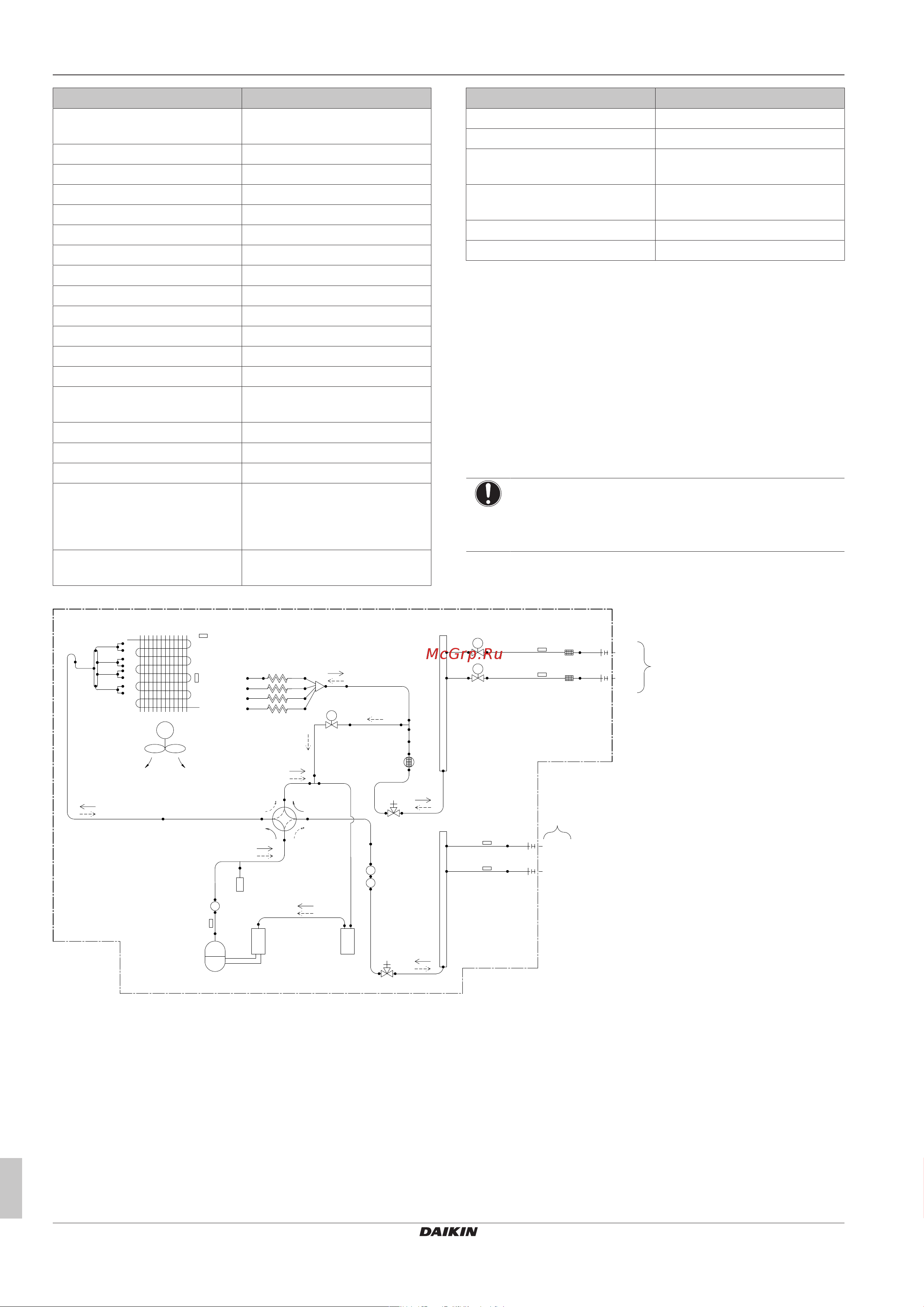

12.2 Схема трубопроводов:
Наружный блок
Классификация по категориям в соответствии с директивой
PED:
▪ Реле высокого давления: категория IV
▪ Компрессор: категория II
▪ Коллектор: 4MXM80 и 5MXM90 относятся к категории II,
прочие модели – к категорииI
▪ Прочие компоненты: см. параграф3 статьи4 директивы PED
ОБРАТИТЕ ВНИМАНИЕ
Сброс сработавшего реле высокого давления
производится ТОЛЬКО квалифицированным
специалистом.
7.9CuT
7.9CuT
7.9CuT
7.9CuT
12.7CuT
M
12.7CuT
(12.7CuT)
(9.5CuT)
12.7CuT
12.7CuT
12.7CuT
15.9CuT
15.9CuT
15.9CuT
15.9CuT
9.5CuT
9.5CuT
12.7CuT
7.9CuT
7.9CuT
MV
MV
A
B
6.4CuT
6.4CuT
(6.4CuT)
(6.4CuT)
9.5CuT
9.5CuT
9.5CuT
9.5CuT
7.9CuT
S1PH
SV
9.5CuT
9.5CuT
6.4CuT
Solenoid valve
12.7CuT
15.9CuT
d
e
f
k
a
b
c
g
i
d
r-A
r-B
s
s
t
t
u
u
d
p
oo
n
l
l
m
l
w
x
v-A
v-B
v-A
v-B
q
h
2MXM68
a Теплообменник k 4-ходовой клапан u Термистор (в контуре
газообразного хладагента)
b Термистор температуры
наружного воздуха
l Глушитель v Помещение
c Термистор теплообменника m Термистор трубопровода
нагнетания
w Трубопровод жидкого
хладагента по месту установки
d Рефнет-коллектор n Компрессор x Трубопровод газообразного
хладагента по месту установки
e Электромотор вентилятора o Аккумулятор y Приемник жидкости
f Лопастной вентилятор p Запорный вентиль
трубопровода газообразного
хладагента
S1PH Реле высокого давления (с
автоматическим сбросом)
g Капиллярная трубка q Запорный вентиль в контуре
жидкого хладагента
