10 Пусконаладка
Руководство по монтажу
24
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1G – 2021.03
Этой функцией НЕЛЬЗЯ пользоваться в течение 3минут после
срабатывания защитного размыкателя, а также при наружной
температуре ≤5°C.
Выполнение проверки электропроводки на
сбои
ИНФОРМАЦИЯ
▪ Электропроводку следует проверять на сбои,
только если нет уверенности в правильном
подсоединении проводки и трубопроводов.
▪ После проверки электропроводки на сбои тепловой
насос в составе гибридной системы с несколькими
внутренними блоками нельзя включать в течение
72часов. В это время гибридная система работает
с газовым бойлером.

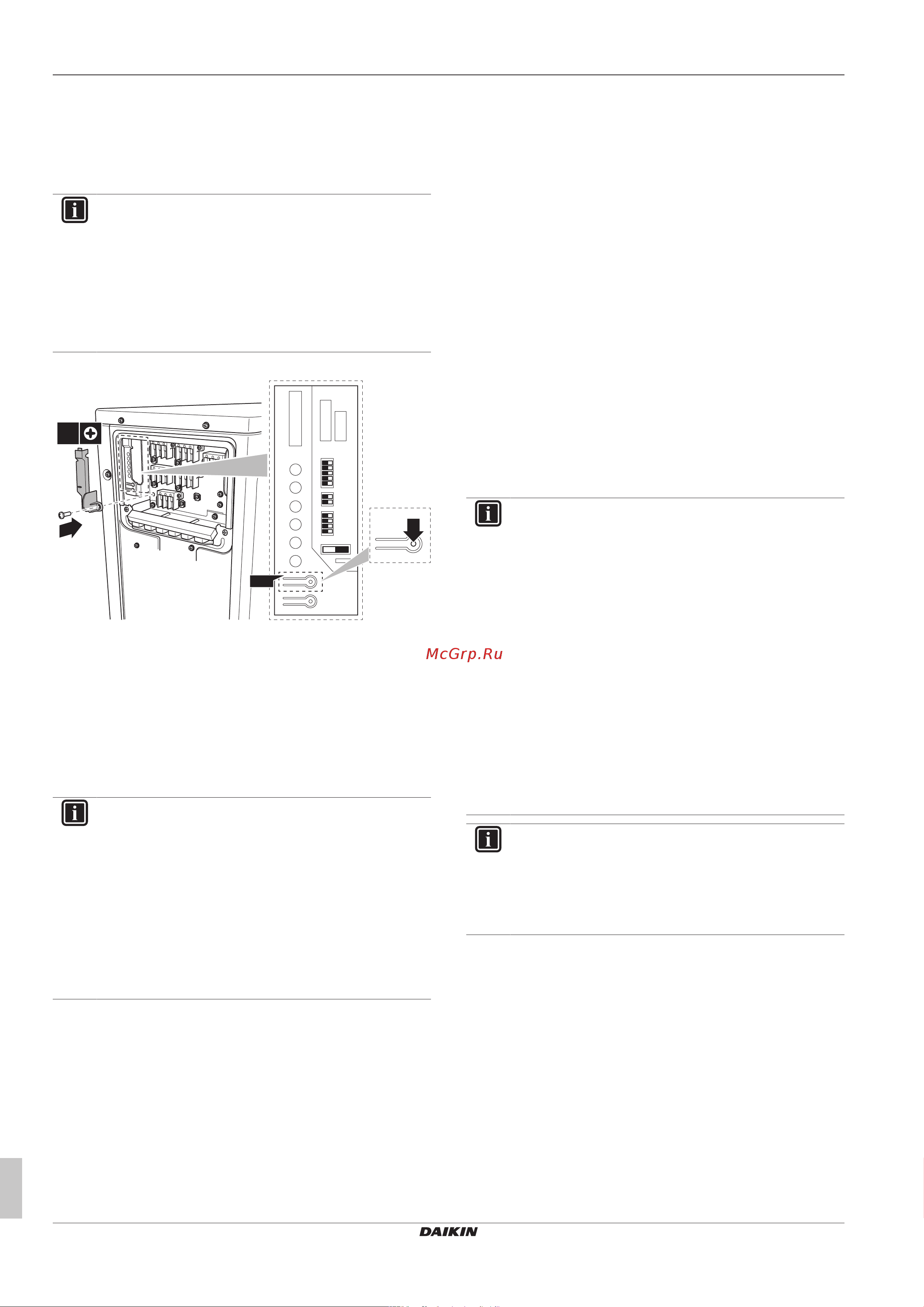

1 Снимите крышку с коммутационной платы.
A
1
2
3
4
5
SW3
2
1×
1
2 Нажмите выключатель проверки электропроводки на сбои
(SW3) на коммутационной плате наружного блока.
Результат: Индикаторы диагностики показывают, возможно
ли устранение сбоев или нет. Подробную информацию о
том, как читать индикаторы диагностики, смотрите в
руководстве по техническому обслуживанию.
Результат: Устранение сбоев в работе электропроводки
занимает 15-20 минут. Если автоматическое устранение сбоев
невозможно, проверьте электропроводку и трубопроводы
внутреннего блока обычными способами.
ИНФОРМАЦИЯ
▪ Число индикаторов зависит от количества
помещений.
▪ Функция проверки электропроводки на сбои НЕ
работает при наружной температуре ≤5°C.
▪ По завершении проверки электропроводки на сбои
индикаторы продолжат светиться вплоть до запуска
системы в обычном режиме.
▪ Выполняйте диагностику, соблюдая инструкции.
Инструкции по диагностике сбоев подробно
изложены в руководстве по обслуживанию.
Состояние индикаторов:
▪ Все индикаторы мигают: автоматическое устранение сбоев
невозможно.
▪ Индикаторы мигают попеременно: автоматическое
устранение сбоев выполнено.
▪ Светится один или сразу несколько индикаторов: аварийная
остановка системы (выполните диагностике в порядке,
изложенном на обратной стороне правой панели, кроме того,
см. руководство по обслуживанию).
10.3.2 Для проведения пробного запуска
Предварительные условия: Источник электропитания
ДОЛЖЕН находиться в пределах указанного расстояния.
Предварительные условия: Пробный запуск можно выполнять
в режиме как охлаждения, так и обогрева.
Предварительные условия: Пробный запуск для проверки
работоспособности всех функций, деталей и узлов выполняется
по инструкциям, изложенным в руководстве по эксплуатации
внутреннего блока.
1 В режиме охлаждения нужно выбрать самую низкую
программируемую температуру. В режиме обогрева нужно
выбрать самую высокую программируемую температуру.
2 После того, как внутренний блок проработает минут 20,
замерьте температуру на входе и выходе блока. Разница
должна превышать 8°C (в режиме охлаждения) или 20°C
(при работе на обогрев).
3 Сначала проверьте работоспособность каждого из
внутренних блоков по отдельности, а затем — всех вместе.
Проверьте работоспособность как в режиме обогрева, так и
охлаждения.
4 По окончании пробного запуска задайте нормальную
температуру. В режиме охлаждения: 26~28°C, в режиме
обогрева: 20~24°C.
ИНФОРМАЦИЯ
▪ При необходимости пробный запуск можно
прерывать.
▪ После выключения блока его нельзя запускать
снова приблизительно 3минуты.
▪ Чтобы защитить блок, иногда выброса воздуха не
производится в течение примерно 15 минут после
пробного запуска в режиме обогрева с включенным
защитным размыкателем.
▪ Во время пробного запуска работать должен только
кондиционер. Во время пробного запуска НЕЛЬЗЯ
включать гибридное оборудование в составе
мультисистемы или генератор DHW.
▪ Во время работы в режиме охлаждения на
запорном клапане в контуре газообразного
хладагента и других деталях может образовываться
иней. Это нормально и не должно вызывать
опасений.
ИНФОРМАЦИЯ
▪ Блок потребляет электроэнергию даже в положении
ВЫКЛ.
▪ С восстановлением подачи электропитания после
сбоя система возобновляет работу в заданном до
сбоя режиме.
10.4 Запуск наружного агрегата
Порядок настройки конфигурации системы и выполнения
пусконаладочных работ см. в руководстве по монтажу
внутреннего блока.
