24
Теплогенераторы типа 11÷15, в целях облегчения транспортировки поставляются раздельными секциями.
Поэтому термостаты подсоединены электрически, но непосредственно на воздухонагревателе устанавливаются

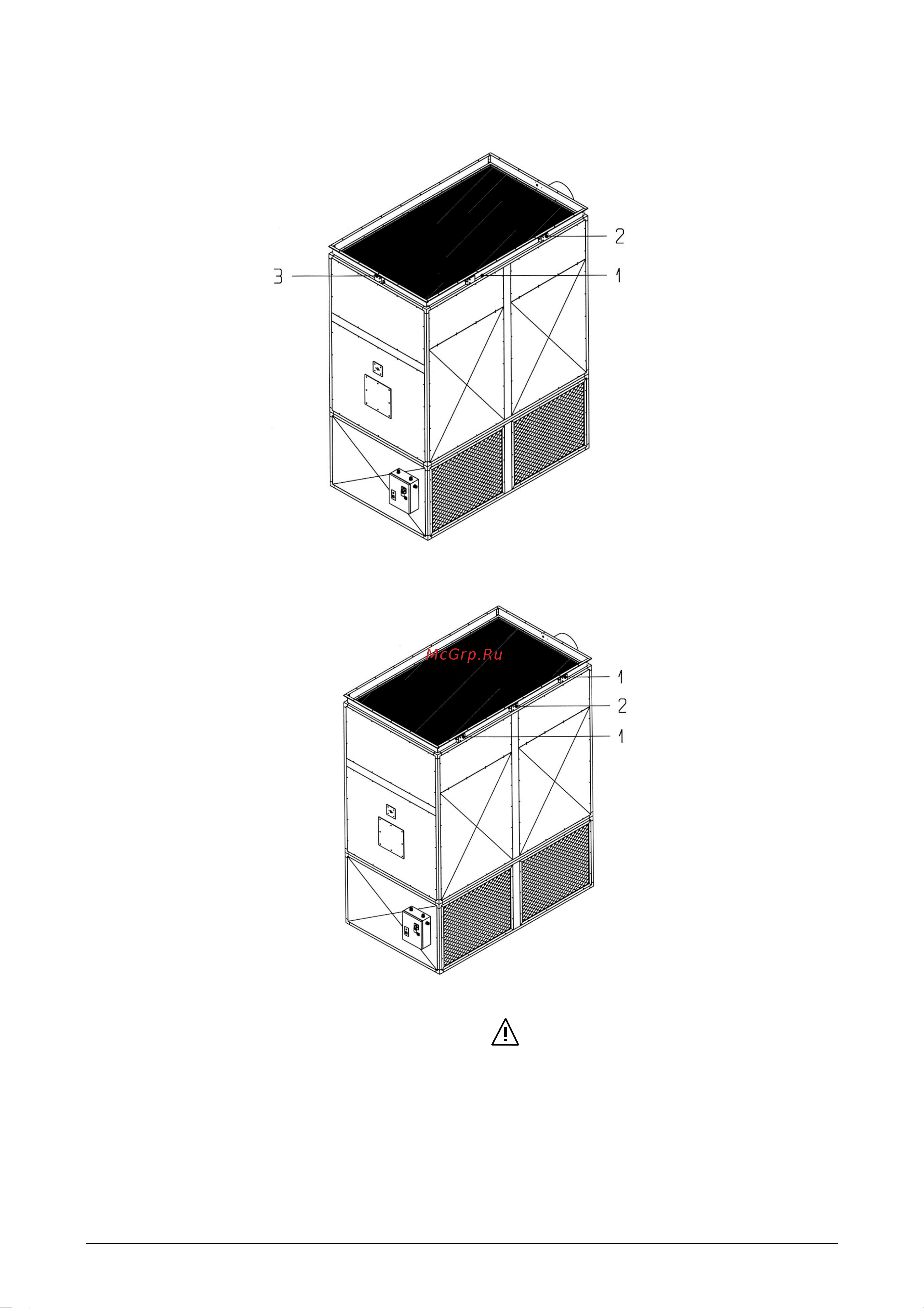

в процессе монтажа теплогенератора. Для правильного выполнения монтажа смотрите рисунок:
Тип 11÷14
Тип 15
Обозначения:
1. Сдвоенный термостат FAN-LM.
Подключена функция FAN. Заводская уставка 25-35°C
Подключена функция LIMIT. Заводская уставка 100°C
2. Сдвоенный термостат TR.
Подключена только функция SICUREZZA
(БЕЗОПАСНОСТЬ). Заводская уставка 80°C.
3. Сдвоенный термостат FAN (тип 11
÷
14).
Подключена только функция
FAN (параллельно с
первым термостатом). Заводская уставка 25-35°C.
ВНИМАНИЕ!
Тип 11÷14. Два сдвоенных термостата FAN-LIMIT
расположены в разных местах. Оба термостат
узнаваемы и не должны устанавливаться наоборот.
Их позиция отражена на этикетке, которая
находится на самих термостатах (ANT – передняя
сторона, LAT – боковая), также они имеют
различную длину гофрированных труб.
