8

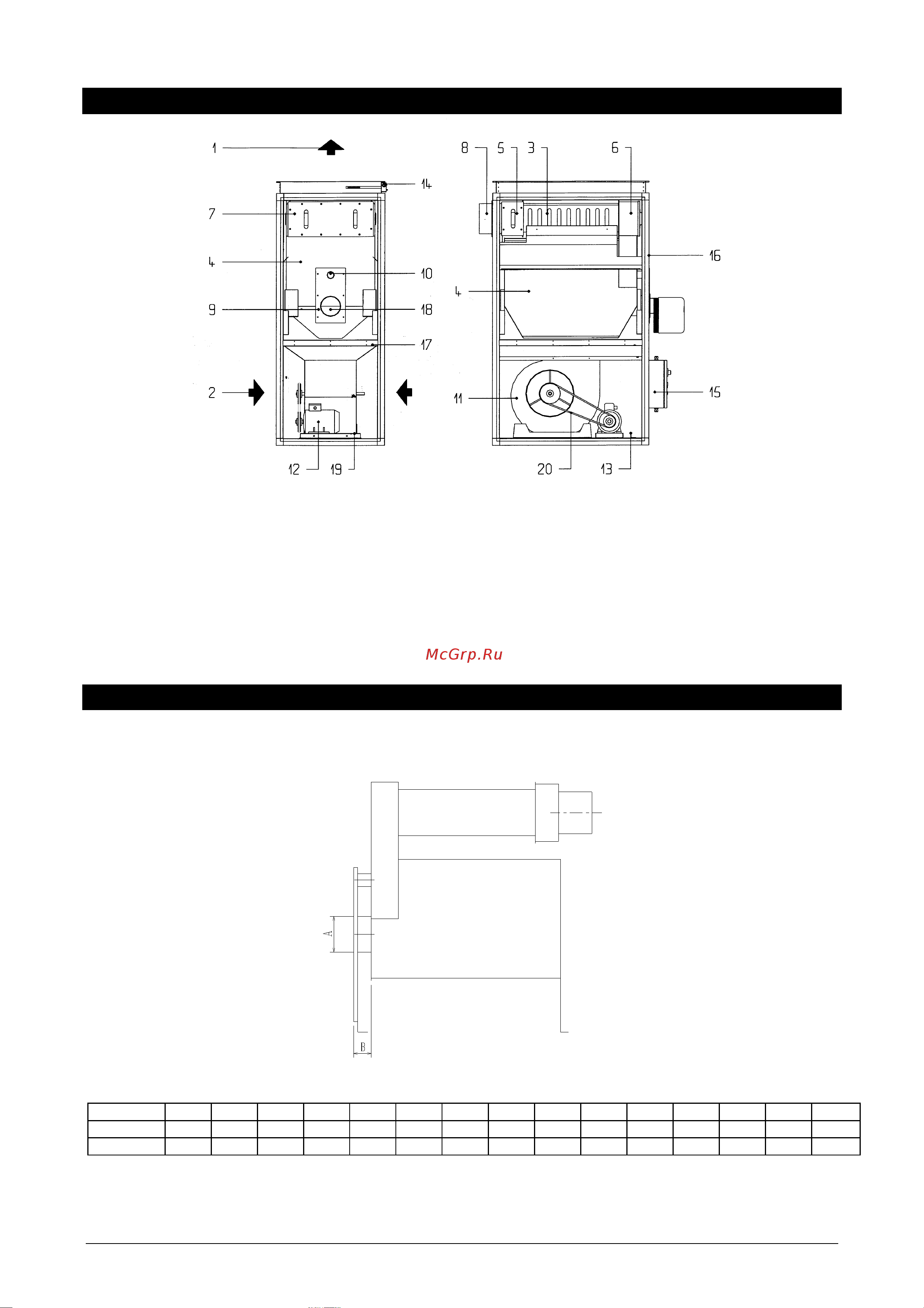

УСТРОЙСТВО ТЕПЛОГЕНЕРАТОРА
1. Выдувное отверстие
2. Всасывающие отверстия
3. Конвективная часть теплообменника
4. Камера сгорания
5. Задний дымовой коллектор с
инспекционным люком
6. Передний дымовой коллектор
7. Инспекционный люк
8. Патрубок отвода продуктов сгорания
9. Фланец горелки
10. Глазок для контроля пламени
11. Центробежный (-ые) вентилятор (-ы)
12. Электродвигатель
13. Шкив с натяжным винтом
14. Двойной термостат
15. Электрощит
16. Корпус
17. Крепежные болты
18. Отверстие для горелки
19. Плита установки двигателя
20. Клиноременной привод
РАЗМЕРЫ КАМЕРЫ СГОРАНИЯ
Теплогенераторы оборудованы трехходовым теплообменником. Габаритные размеры камеры сгорания
приведены ниже:
ТИП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A
120 150 170 170 170 170 220 220 220 220 300 300 300 300 300
B
80 80 80 80 150 150 130 130 130 130 140 140 150 150 180
Размеры указаны в миллиметрах.
