28
РЕГУЛИРОВКА СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА
Теплогенераторы поставляются с передаточным отношением отрегулированным таким образом, чтобы
достигался номинальный расход воздуха при подаче посредством воздухораспределителя, открытым с трех или
четырех сторон, а также всасывания воздуха с одной или двух сторон через воздухозаборные решетки.
ВНИМАНИЕ!
Подача воздуха только с одной стороны воздухораспределителя недопустима.
В случае применения воздухонагревателя для распределения воздуха по воздуховодам, использования
фильтров и т.п., а также во всех других случаях, когда предполагается изменение сопротивления используемого
воздуха необходимо выполнить проверку расхода воздуха с приведением его, если есть необходимость, к
номинальному значению.
Точное определение расхода воздуха может быть произведено посредством специальных приборов, либо
приблизительно, при настройке горелки на номинальную тепловую мощность, с учетом перепада температуры
подачи и забора воздуха, сверяясь со значениями, обозначенными в разделе “ТЕХНИЧЕСКИЕ ДАННЫЕ”.
В любом случае необходимо убедиться, чтобы направление вращения вентиляторов соответствовало стрелкам,
обозначенным на корпусе. При использовании двигателей, имеющих трехфазное электрическое питание, для
изменения направления вращения достаточно поменять местами две фазы питания, не меняя расположение
кабелей шкафа управления. Необходимо также убедиться в том, что потребление тока двигателем не
превышает значение, указанное на табличке, изменяя, если требуется, частоту вращения вентилятора до
достижения правильного результата.

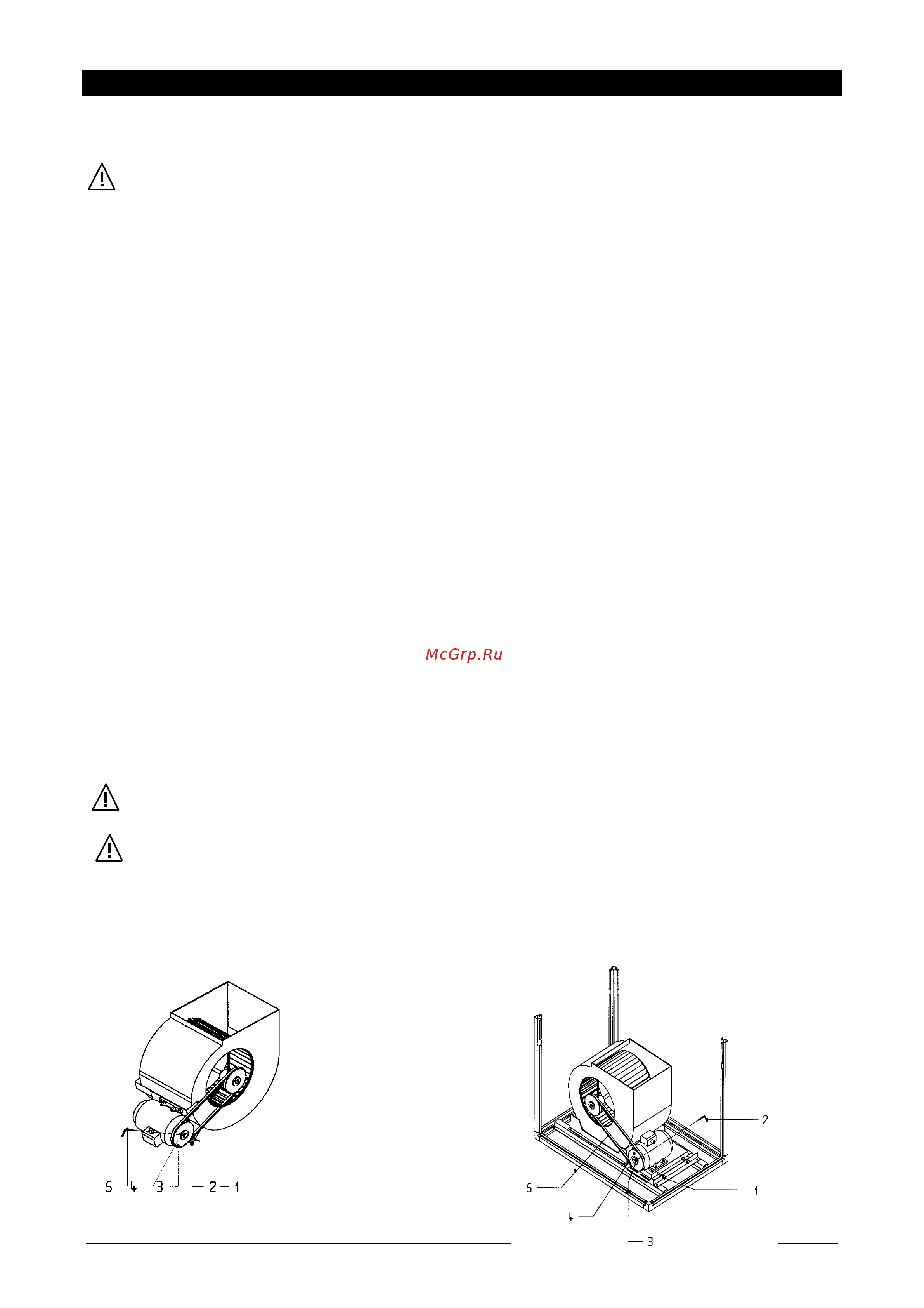

Для изменения частоты вращения вентилятора, следовать нижеописанным рекомендациям:
ТИП 1÷
÷÷
÷4
• Ослабить натяжение ремней, ослабив винт 2;
• Снять ремень 1;
• Шестигранным ключом 5, ослабить установочные винты 4 на движущейся части шкива 3;
• Вращать движущуюся часть шкива до достижения нужного делительного диаметра;
• Затянуть установочные винты 4 в соответствии с выемкой втулки;
• Надеть и натянуть ремень 1.
ТИП 5÷
÷÷
÷10
• Ослабить натяжение ремней, ослабив винт 1;
• Снять ремень 5;
• Шестигранным ключом 2, ослабить установочные винты 3 на движущейся части шкива 4;
• Вращать движущуюся часть шкива до достижения нужного делительного диаметра;
• Затянуть установочные винты 3 в соответствии с выемкой втулки;
• Надеть и натянуть ремень 5.
ВНИМАНИЕ!
Не натягивайте ремни слишком сильно, поскольку возможно появление надломов оси вентилятора. При
нажатии руками с двух сторон ремень должен прогибаться примерно на 20-30 мм.
При увеличении делительного диаметра шкива, увеличивается частота вращения вентилятора, а также
потребление тока двигателем. При уменьшении делительного диаметра шкива, уменьшается частота
вращения вентилятора, а также потребление тока двигателем.
Поскольку теплогенераторы типа 11÷
÷÷
÷15 имеют фиксированное передаточное отношение для изменения частоты
вращения вентилятора необходимо заменить один шкив.
Тип 1÷
÷÷
÷4 Тип 5÷
÷÷
÷10
