9

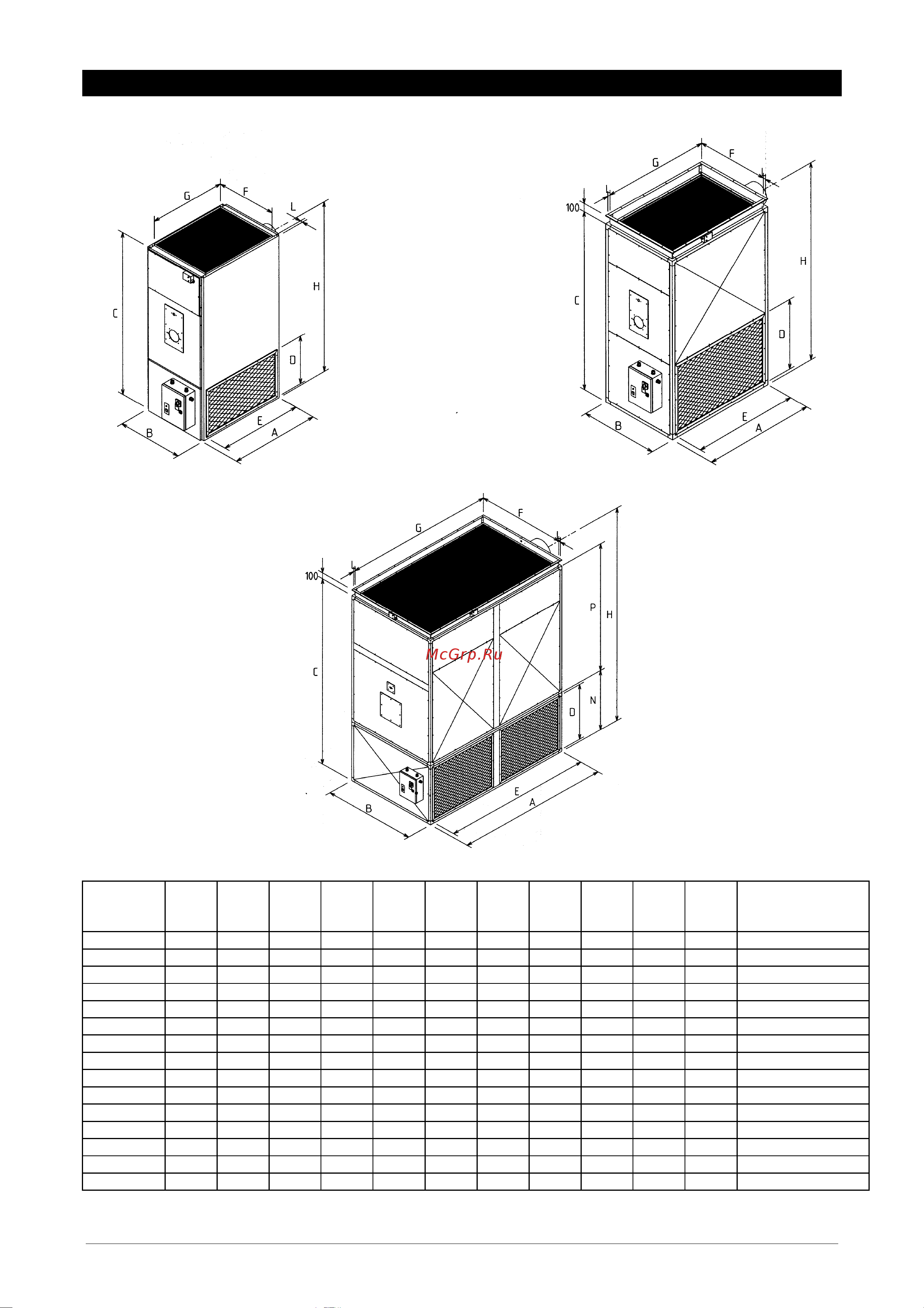

ГАБАРИТНЫЕ РАЗМЕРЫ
Тип 1÷
÷÷
÷4 Тип 5÷
÷÷
÷10
Тип 11÷
÷÷
÷15
Тип A B C D E F G H L N P
∅ патрубка
отвода продуктов
сгорания
1
812 540 1580 400 625 490 600 1305 27 – – 150
2
890 680 1800 500 715 630 700 1475 27 – – 180
3
1060 760 1926 500 900 700 900 1667 30 – – 200
4
1060 760 1926 500 900 700 900 1667 30 – – 200
5
1300 900 2120 781 1182 840 1240 1905 30 – – 250
6
1300 900 2120 781 1182 840 1240 1905 30 – – 250
7
1500 1000 2120 781 1382 940 1440 1905 30 – – 250
8
1500 1000 2120 781 1382 940 1440 1905 30 – – 250
9
1700 1200 2350 781 1582 1140 1640 2160 30 – – 300
10
1700 1200 2350 781 1582 1140 1640 2160 30 – – 300
11
2090 1270 2870 882 1972 1210 2030 2585 30 1000 1870 330
12
2090 1270 2870 882 1972 1210 2030 2585 30 1000 1870 330
13
2500 1500 3120 882 2382 1440 2440 2815 30 1000 2120 370
14
2500 1500 3120 882 2382 1440 2440 2815 30 1000 2120 370
15
3500 1500 3120 882 3382 1440 3440 2815 30 1000 2120 380
Размеры указаны в миллиметрах.
