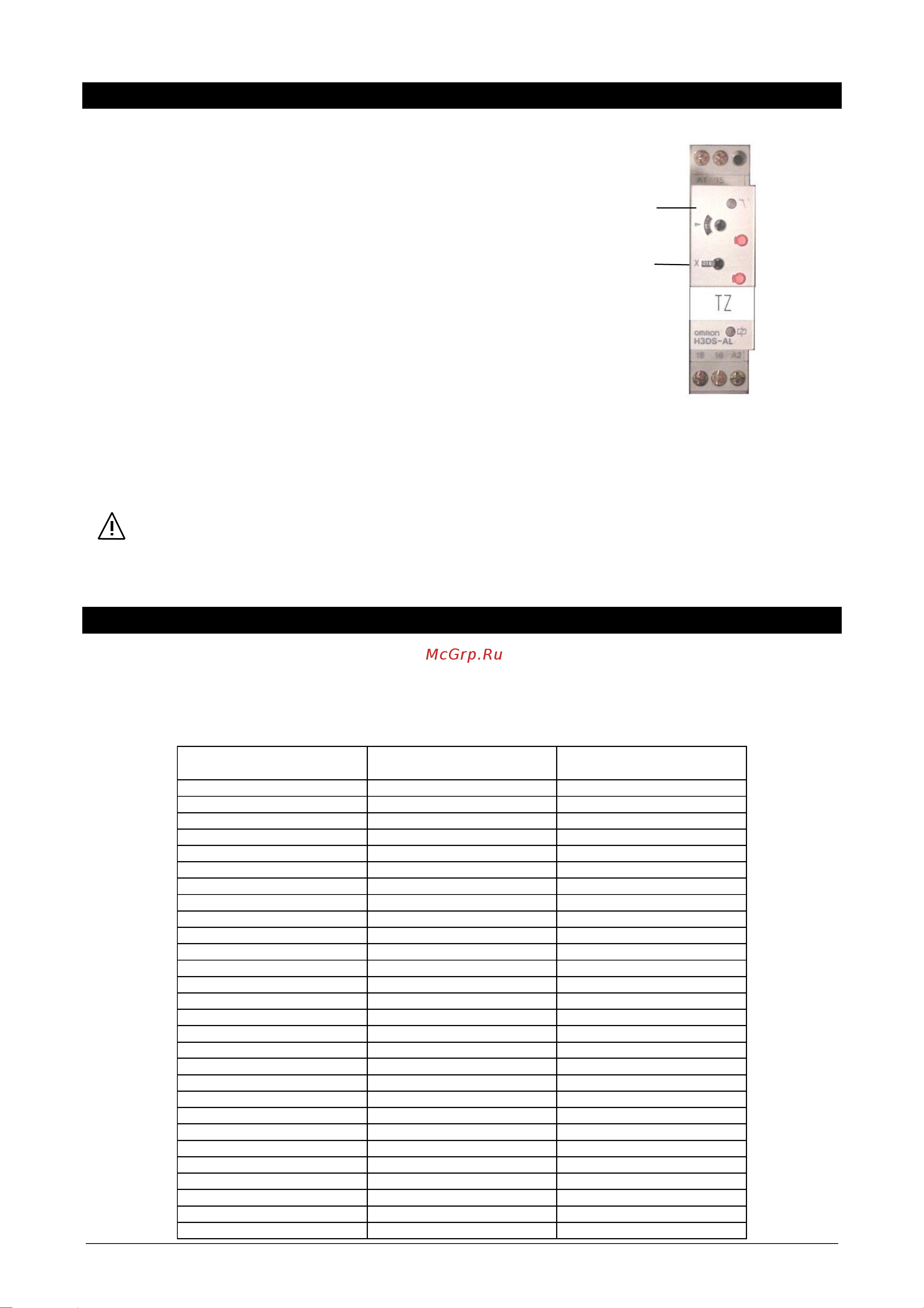

ТАЙМЕР ЗАПУСКА ВЕНТИЛЯТОРА
РАСПОЛОЖЕНИЕ
Расположен внутри шкафа управления в моделях типа 11÷14.
ФУНКЦИЯ
Основной функцией таймера TZ, является включение
вентиляторной секции по прошествии максимум 1 минуты после
зажжения пламени горелки.
Согласно схеме таймер, управляющий запуском вентилятора,
установлен параллельно с термостатом FAN.
НАСТРОЙКА
Таймер TZ запускается при замыкании контакта комнатного
термостата (TA), что совпадает с запуском рабочего цикла горелки.
По причине различного времени рабочих циклов устанавливаемых
горелок необходимо произвести регулировку времени,
установленного на таймере TZ. Для выполнения регулировки
следуйте нижеописанным рекомендациям:
1. Замерьте время, проходящее между замыканием контакта комнатного термостата (TA) и зажжением
пламени горелки (время на тест газовой рампы, предварительную продувку и.т.п.).
2. Увеличьте полученное значение на 1 минуту и установить на таймере TZ поворачивая регулировочные
винты:
A: Установить вычисленное значение;
B: Установить соответствующую шкалу (например х0,1 мин).
ВНИМАНИЕ!
После завершения настройки выполнить полный цикл запуска воздухонагревателя и убедиться в том, что
вентиляторная секция включается максимум через 1 минуту после зажжения пламени горелки.
НАСТРОЙКА
ТАБЛИЦА ПОДБОРА ГОРЕЛОК
Для получения наилучших эксплуатационных характеристик рекомендуется использовать следующие типы
горелок:
Жидкотопливные горелки марки RIELLO
Модель
воздухонагревателя
Модель горелки
Электрическое питание
1
R40 G5
230V 50Hz
∼
RG 2
230V 50Hz
∼
2
R40 G10
230V 50Hz
∼
RG 2
230V 50Hz
∼
3
R40 G10
230V 50Hz
∼
RG 2
230V 50Hz
∼
4
R40 G20
230V 50Hz
∼
RG 3
230V 50Hz
∼
5
R40 G20
230V 50Hz
∼
RG 3
230V 50Hz
∼
6
R40 G20
230V 50Hz
∼
RG 4S
230V 50Hz
∼
7
R40 G20S
230V 50Hz
∼
RG 4S
230V 50Hz
∼
8
RL 28 tc
230V 50Hz
∼
RL 28/1 tc
230V 50Hz
∼
RG 5S
230V 50Hz
∼
9
RL 28 tc
230V 50Hz
∼
RL 28/1 tc
230V 50Hz
∼
RL 34/1 MZ tc
230V 50Hz
∼
10
RL 38 tc
230V 50Hz
∼
RL 34/1 MZ tc
230V 50Hz
∼
11
RL 50 tc
400V 50Hz 3N
∼
RL 44 MZ tc
400V 50Hz 3N
∼
12
RL 50 tc
400V 50Hz 3N
∼
13
RL 70 tc
400V 50Hz 3N
∼
14
RL 70 tc
400V 50Hz 3N
∼
15
RL 100 tc
400V 50Hz 3N
∼
A
B
