Korting OKB552CFX [19/44] Снятие дверцы духового шкафа

ЗАМЕНА ЛАМПЫ

Круглая лампа, имеющаяся в рабочей камере духовки, имеет следующие характеристики:

- Частота и напряжение тока: 220-240 V (50/60 Hz)

- Мощность: 25 W

- Тип цоколя: E-14

- Максимальная температура работы: 300°C

В приборе используется специальная лампа, предназначенная для использования только на данном

приборе. Данную лампу нельзя использовать для любых иных целей.

Для того, чтобы заменить круглую лампу, проделайте следующие

операции:

1. Внимание: отключите прибор от сети электропитания.

2. Убедитесь в том, чтобы температура духовки была на уровне комнатной температуры. В противном

случае, дайте ей остынуть до комнатной температуры.

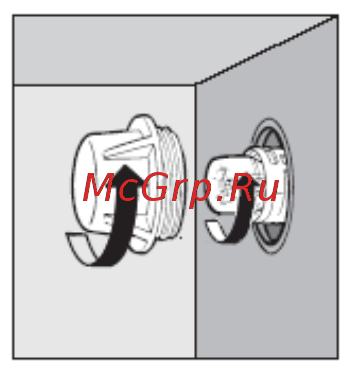

3. Для замены лампы B, отвинтите против часовой стрелки и снимите защитную крышку A.

4. Открутите лампу B против часовой стрелки, и

снимите ее.

5. После замены лампы наденьте защитную крышку A.

См. рис. 8 ниже.

Рис. 8.

СНЯТИЕ ДВЕРЦЫ ДУХОВОГО ШКАФА

Для того, чтобы было лечге очистить духовку, и ее внутренняя часть была более доступной, Вы

можете легко снять дверцу духовки.

Дверца духовки может быть следующих типов:

1. Дверь с внутренней рамкой (См. Рис. 10 ниже)

2. Дверь с вертикальной рамкой. (См. рис. 11 ниже)

Для обоих типов, для снятия дверцы следуйте

нижеприведенным указаниям:

- На петлях A, имеются подвижные рычаги B.

- При поднятии рычага B, петля снимается из своего гнезда.

- После чего дверцу можно поднять вверх и снять ее, потянув наружу; для проведения данного

действия держите дверцу за ее края вблизи расположения петель.

- Для установки двери на прежнее место сначала установите петли

в соответствующие гнезда.

- Затем поместите в исходное положение рычаги B на обеих петлях, для того, чтобы закрыть петли.

Закройте дверь.

См. рис. 9 ниже.

Внимание:

Следите за тем, чтобы при снятии дверцы Вы случайно не выняли петельный механизм.

Петельный механизм имеет сильную пружинную систему.

Не погружайте дверцу в воду.

A B
