ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ

Духовки, оснащенные трехполюсным кабелем, сконструированы для работы на переменном токе, с

частотой и напряжением тока, указанными в заводской табличке с техническими данными.

Проверьте, соответствует ли напряжение и частока тока указанным в данной заводской табличке.

Соедниение кабеля электропитания

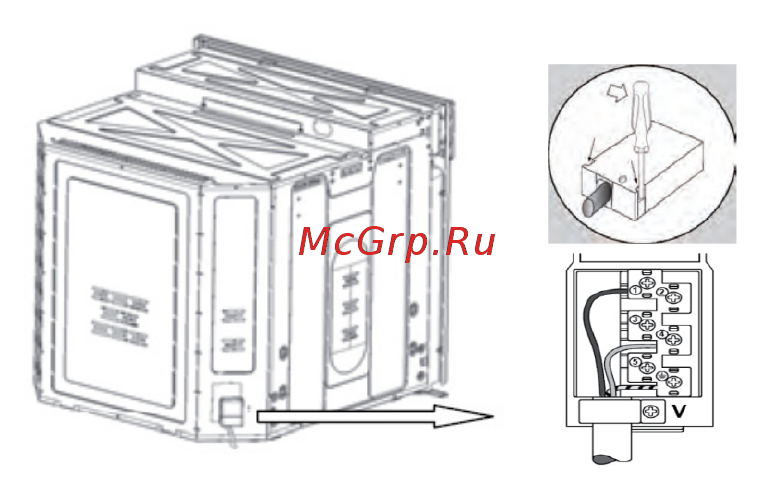

Рис. 2.

1. Откройте клеммную коробку

при помощи отвертки, поместив ее под боковыми шпонками на

крышке, потяните и откройте крышку (см. Рис. 2).

2. Установите кабель, открутите шуруп кабельного зажима, и три шурупа контактов L- N- ╧ , и затем

зафиксируйте провода под шляпками шурупов, в соответствии с цветами:

СИНИЙ - (N)

КОРИЧНЕВЫЙ - (L)

ЖЕЛТО-ЗЕЛЕНЫЙ – заземление ( ╧ )

3. Поместите кабель в соответствующее отверстие

4. Закройте крышку клеммной коробки.

Внимание: наличие заземления обязательно по закону.

Подключение электропровода к сети электропитания

Для прямого подключения к сети электропитания, необходимо предусмотреть наличие выключателя,

гарантирующего отключение от элеткросети, с расстоянием между контактами, которое позволяет

полное отключение в условиях напряжения категории III, в соответствии с нормами по установке.

Подсоедините стандартную

вилку, соответствующую характеристикам, указанным в заводской

табличке с техническими данными.

Необходимо расположить электропровод таким образом, чтобы он не нагревался выше 50°C ни в

одной точке.

Установщик несет ответственность за корректное подключение к электросети, а также за соблюдение

правил по технике безопасности.

Перед подключением к элеткросети, удостоверьтесь в том, что:

- розетка

имеет заземление, и соответствует действующим нормам.

- розетка в состоянии выдержать максимальную потребляемую мощность духовки, указанную в

заводской табличке с техническими данными.

- напряжение тока соответствует данным, указанным в заводской табличке с техническими

данными.

- розетка совместима с вилкой прибора. В противном случае, замените розетку, либо вилку.
