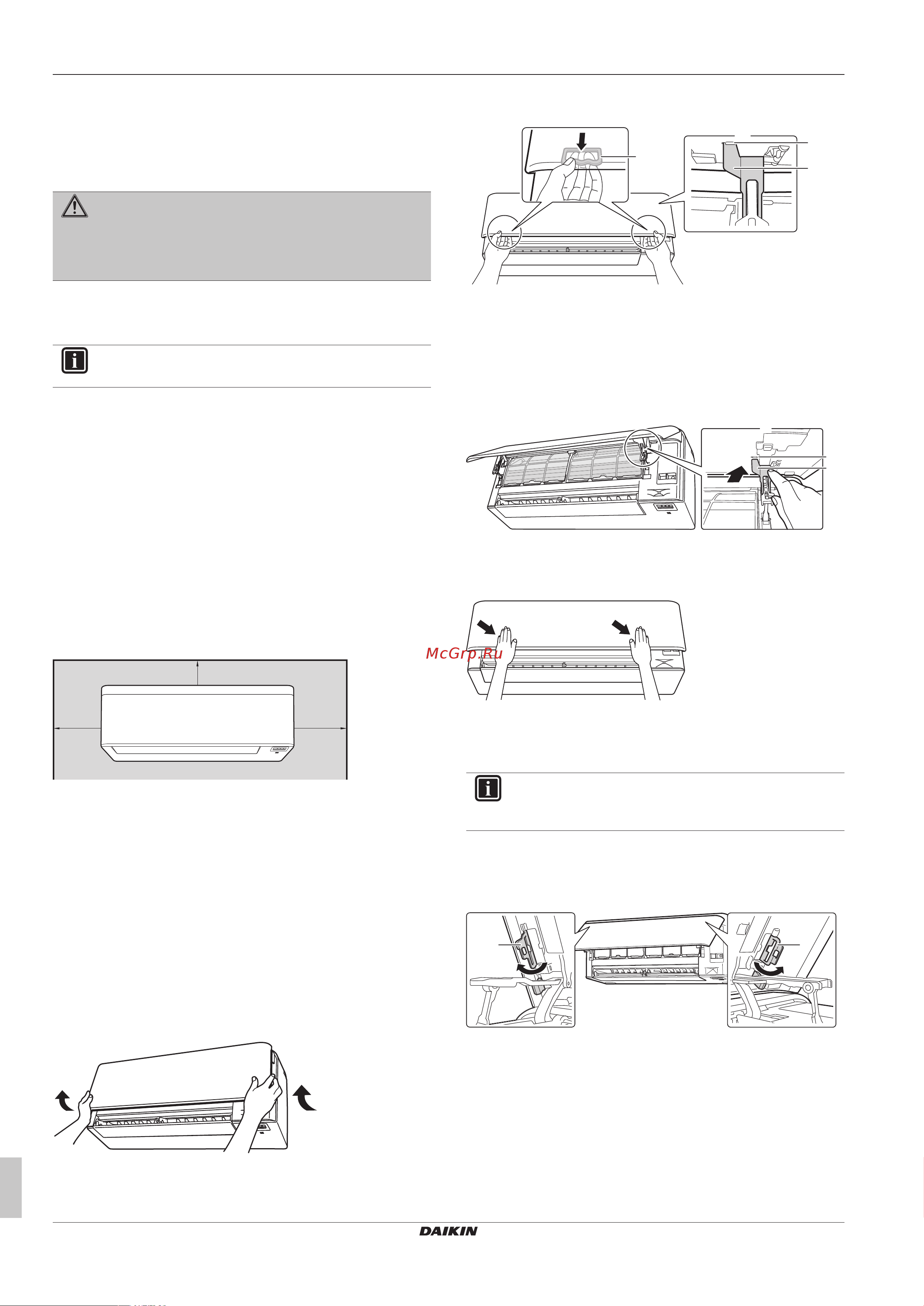

4 Подготовка
Руководство по монтажу
4
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Комнатный кондиционер производства компании Daikin
3P482320-7P – 2019.10
4 Подготовка
4.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
4.1.1 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
▪ Воздухоток. Проследите за тем, чтобы воздухоток не был
перекрыт.
▪ Дренаж. Проследите за свободным отводом водяного
конденсата.
▪ Настенный монтаж. Если температура у стены превышает
30°C, а относительная влажность — 80%, либо если свежий
воздух засасывается в стенной воздуховод, необходима
дополнительная изоляция (полиэтиленовый пенопласт
толщиной не менее 10мм).
▪ Прочность стены. Убедитесь в достаточной прочности стены
или пола, чтобы выдержать вес блока. Если есть сомнения,
укрепите стену или пол перед установкой блока.
▪ Расположение. Блок устанавливается на высоте не менее
1,8 м от пола с учетом приведенных ниже требований к
расстоянию от стен и потолка:
≥50 ≥50
≥30
(mm)
Внимание! Проследите за тем, чтобы в пределах 500 мм под
приемником сигналов не было препятствий. Они могут
негативно влиять на качество отклика пользовательского
интерфейса.
5 Монтаж
5.1 Открывание внутреннего блока
5.1.1 Чтобы открыть переднюю панель
1 Возьмитесь за переднюю панель с обеих сторон и откройте
ее.
2 Отожмите оба фиксатора с обратной стороны передней
панели.
3 Открывайте переднюю панель до тех пор, пока опора не
войдет в фиксирующий язычок.
a
d
c
b
a Фиксатор (по 1 на каждой стороне)
b Обратная сторона передней панели
c Фиксирующий язычок
d Опора
5.1.2 Чтобы закрыть переднюю панель
1 Слегка приподнимите переднюю панель и извлеките опору
из фиксирующего язычка.
a
b
c
a Обратная сторона передней панели
b Фиксирующий язычок
c Опора
2 Закройте переднюю панель.
3 Аккуратно нажмите на переднюю панель до щелчка.
5.1.3 Как снять лицевую панель
ИНФОРМАЦИЯ
Снимайте переднюю панель только тогда, когда ее
НЕОБХОДИМО заменить.
1 Откройте переднюю панель. См. параграф «5.1.1 Чтобы
открыть переднюю панель» [44].
2 Откройте фиксаторы, расположенные с обратной стороны
панели (по 1с каждой стороны).
a a
a Фиксатор панели
3 Слегка прижмите правый рычаг вправо, чтобы высвободить
стержень из гнезда на правой стороне.
