5 Монтаж
Руководство по монтажу
5
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Комнатный кондиционер производства компании Daikin
3P482320-7P – 2019.10

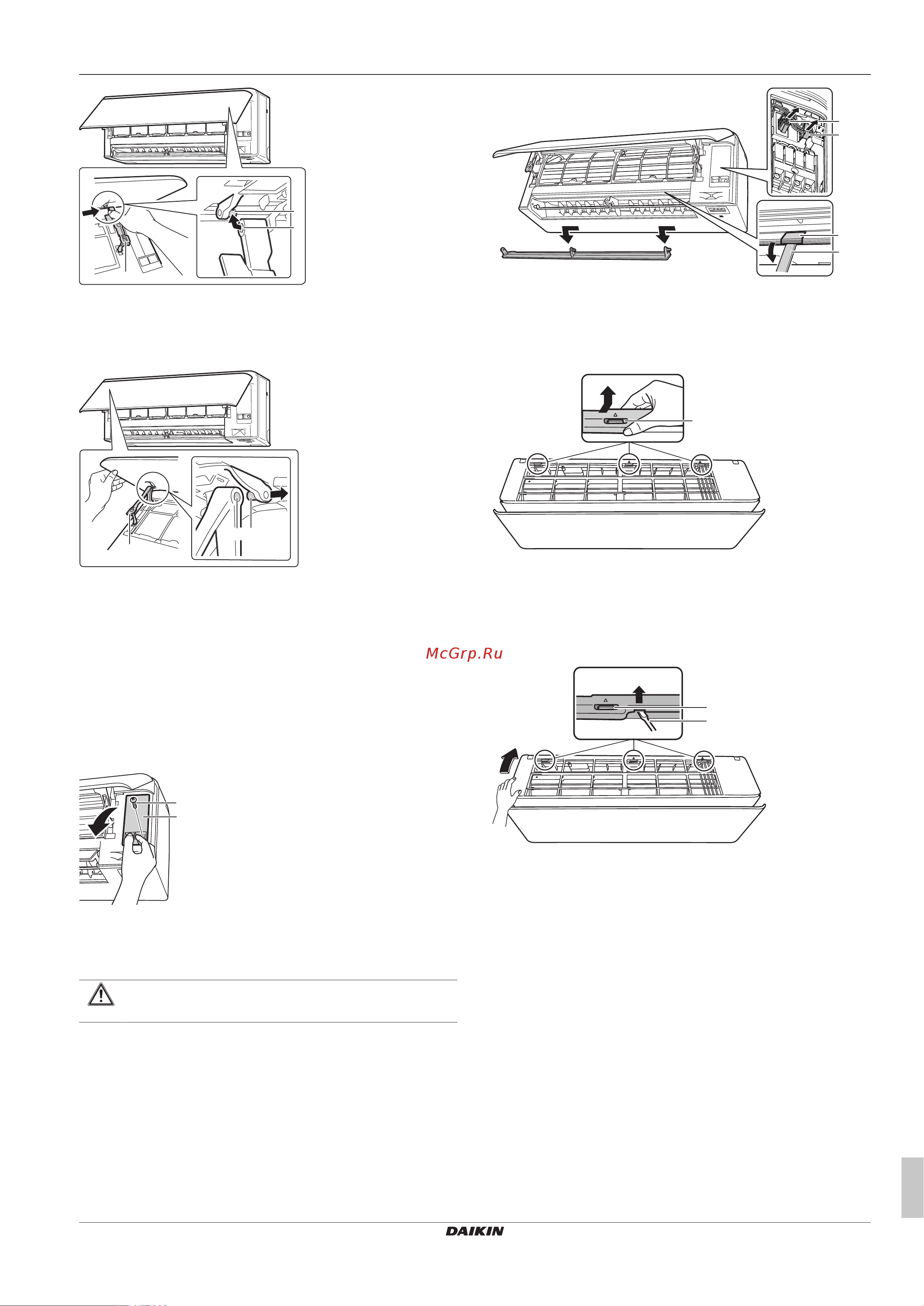

a
c
b
a Рычаг
b Стержень
c Гнездо стержня
4 Высвободите стержень передней панели из гнезда на
левой стороне.
a
c
b
a Рычаг
b Гнездо стержня
c Стержень
5 Снимите переднюю панель.
6 Передняя панель устанавливается на место в обратном
порядке.
5.1.4 Чтобы открыть сервисную крышку
1 Выверните 1 винт из сервисной крышки.
2 Снимите сервисную крышку с блока, потянув за нее в
горизонтальном направлении.
a
b
a Винт сервисной крышки
b Сервисная крышка
5.1.5 Как снять переднюю решетку
ПРЕДОСТЕРЕЖЕНИЕ
Применяйте защитные перчатки.
1 Откройте переднюю панель. См. параграф «5.1.1 Чтобы
открыть переднюю панель» [44].
2 Снимите сервисную крышку. См. параграф «5.1.4 Чтобы
открыть сервисную крышку» [45].
3 Снимите жгут проводов с зажима провода и разъема.
4 Снимите створку, потянув ее за левую сторону к себе.
5 Снимите 2 декоративных накладки с помощью длинного
плоского инструмента, например, линейки, обернутой
тканью, и удалите 2 винта.
c
d
b
a
a Разъем
b Зажим проводов
c Декоративная накладка
d Длинный плоский инструмент, обернутый тканью
6 Прижмите переднюю решетку вверх, а затем к монтажной
пластине, чтобы снять переднюю решетку с 3 крючков.
a
a Крючок
Предварительные условия: Если рабочее пространство
ограничено.
7 Вставьте плоскую отвертку рядом с крюками.
8 Потяните переднюю решетку вверх с помощью плоской
отвертки и прижмите решетку к монтажной пластине.
b
a
a Крючок
b Плоская отвертка
5.1.6 Как установить переднюю решетку на
место
1 Установив переднюю решетку на место, прочно зацепите 3
верхних крючка.
2 Затяните 2 винта и установите на место 2 декоративных
накладки.
3 Установите створку на место.
4 Вставьте жгут проводов обратно в разъем и закрепите его
зажимом провода.
5 Закройте переднюю панель. См. параграф «5.1.2 Чтобы
закрыть переднюю панель» [44].
5.1.7 Как снять крышку с распределительной
коробки
1 Снимите переднюю решетку.
2 Выверните 1 винт из крышки распределительной коробки.
