5 Монтаж
Руководство по монтажу
6
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Комнатный кондиционер производства компании Daikin
3P482320-7P – 2019.10
3 Откройте крышку электрической коробки, потянув ее
вперед.
4 Снимите крышку электрической коробки с 2 задних крючков.
1
2
b
a
c
c
a Винт
b Электрическая коробка
c Задний крючок
5 Чтобы установит крышку на место, сначала зацепите
электрическую коробку за крючки, закройте электрическую
коробку и установите на место винт.
5.2 Монтаж внутреннего блока
5.2.1 Установка монтажной пластины
1 Монтажная пластина устанавливается временно.
2 Выровните монтажную пластину.
3 С помощью рулетки наметьте на стене точки сверления по
центру. Совместите конец рулетки со значком « ».
4 Завершите установку креплением монтажной пластины к
стене винтами M4×25L (приобретаются по месту
установки).
ИНФОРМАЦИЯ
Крышку, снятую с отверстия под трубопровод, можно
положить на хранение в карман монтажной пластины.
44.5
605
17
110
798
150
155
44.5
± 450 mm
± 440 mm
± 400 mm
Ø65
Ø65
f
j
i
d
k l
m
a
g
f
a
h
h
b
e
c
a a
a
a
a
a

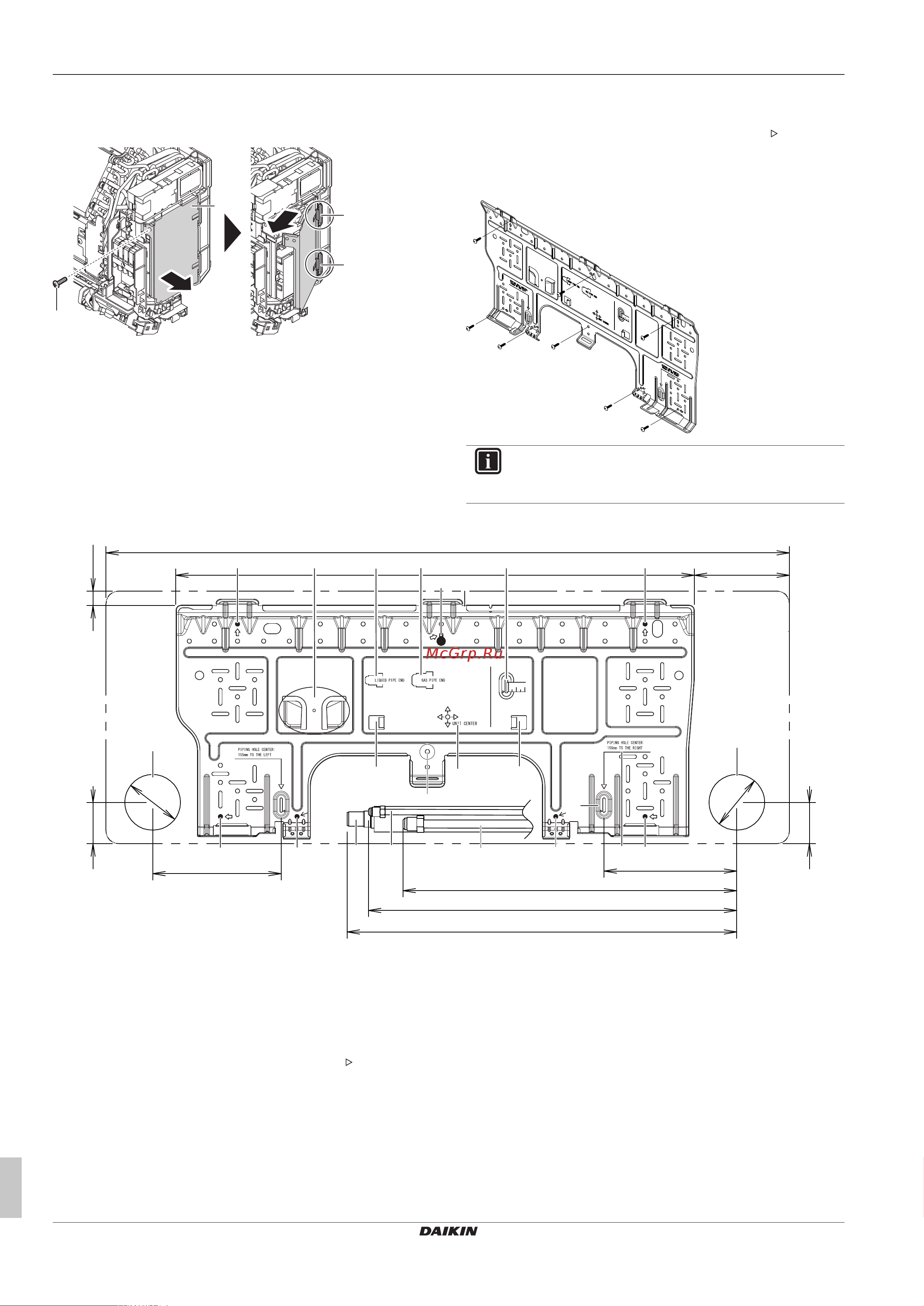

a Рекомендуемые точки крепления монтажной пластины
b Карман для крышки отверстия под трубопровод
c Конец трубопровода жидкого хладагента
d Конец трубопровода газообразного хладагента
e Используйте рулетку, как показано на иллюстрации
f Выступы для размещения спиртового уровня
g Центр блока
h Отверстие для заделываемой трубки Ø65мм
i Значение для рулетки
j Совместите конец рулетки со значком « »
k Сливной шланг
l Трубопровод жидкого хладагента
m Трубопровод газообразного хладагента
