5 Монтаж
Руководство по монтажу
7
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Комнатный кондиционер производства компании Daikin
3P482320-7P – 2019.10

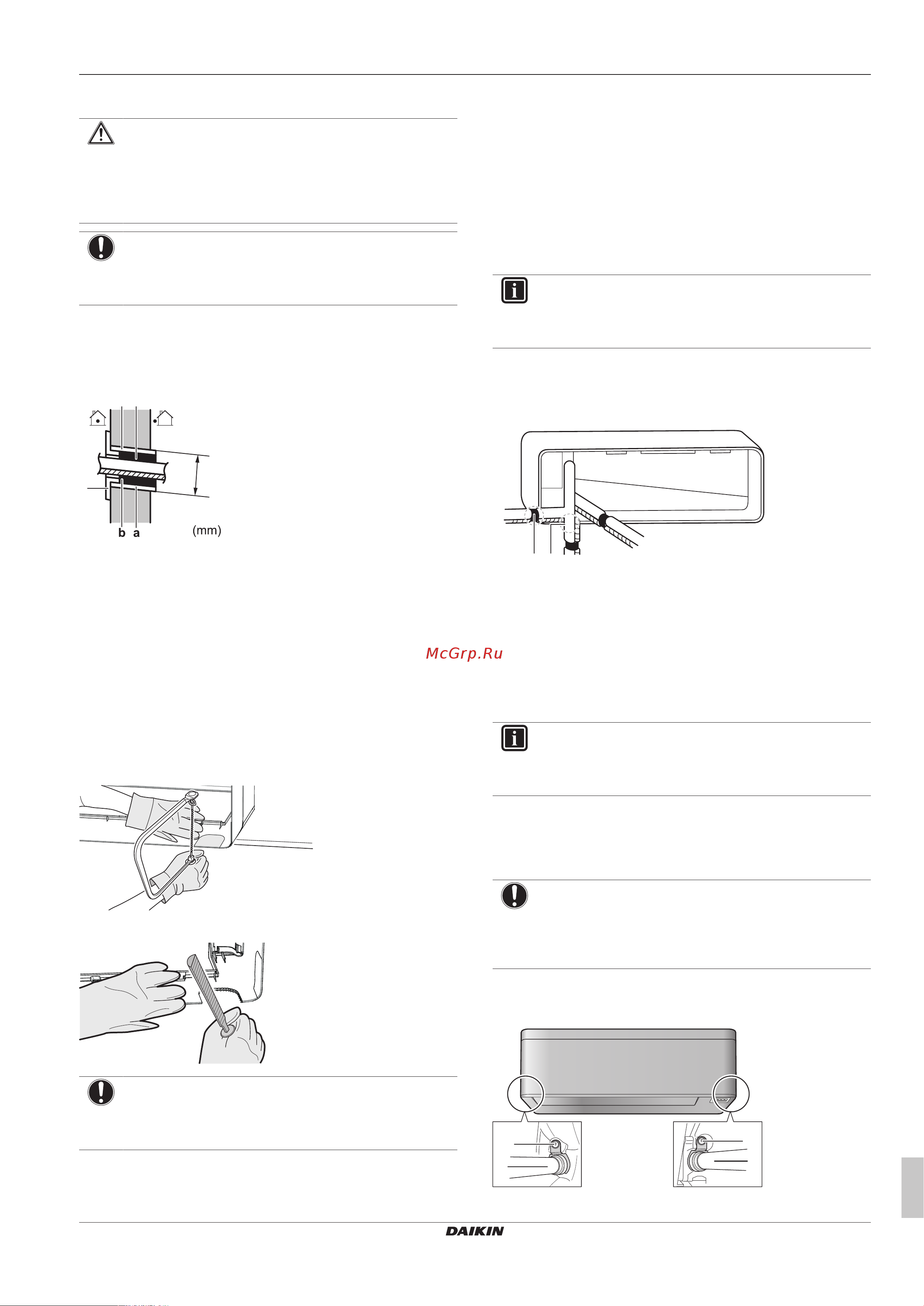

5.2.2 Чтобы просверлить отверстие в стене
ПРЕДОСТЕРЕЖЕНИЕ
Если стена имеет металлическую раму или пластину,
используйте в сквозном отверстии заделываемую в
стену трубу и настенную крышку во избежание
перегрева, поражения электрическим током или
возгорания.
ПРИМЕЧАНИЕ
Загерметизируйте зазоры вокруг трубопроводов
уплотняющим материалом (приобретается по месту
монтажа) во избежание протечек воды.
1 Просверлите в стене сквозное отверстие диаметром 65мм
с уклоном вниз наружу.
2 Вставьте в отверстие заделываемую в стену трубу.
3 Вставьте в трубу настенную крышку.
Ø65
a
b
c
a Заделываемая в стену труба
b Шпатлевка
c Заглушка отверстия в стене
4 По окончании прокладки трубопровода хладагента,
проводки и сливного трубопровода ОБЯЗАТЕЛЬНО
заполните зазор шпатлевкой.
5.2.3 Чтобы снять крышку отверстия под
трубопровод
Чтобы подсоединить трубопровод справа, справа снизу, слева
или слева снизу, НЕОБХОДИМО снять крышку отверстия под
трубопровод.
1 Срежьте лобзиком крышку отверстия под трубопровод с
внутренней стороны передней решетки.
2 Уберите со среза заусенцы полукруглым напильником.
ПРИМЕЧАНИЕ
Во избежание повреждения передней решетки НЕ
пользуйтесь кусачками, снимая крышку с отверстия под
трубопровод.
5.2.4 Обустройство дренажа
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Подсоединение трубопровода справа, справа
сзади или справа снизу
ИНФОРМАЦИЯ
Заводское подсоединение трубопровода выполнено
справа. Чтобы подсоединить трубопровод слева,
сначала отсоедините его с правой стороны.
1 Прикрепите сливной шланг виниловой клейкой лентой к
трубкам для хладагента снизу.
2 Оберните сливной шланг и трубки для хладагента вместе
изоляционной лентой.
A
B
C
a
b
A Подсоединение трубопровода справа
B Подсоединение трубопровода справа снизу
C Подсоединение трубопровода справа сзади
a При подсоединении справа снимите крышку с этого
отверстия под трубопровод.
b При подсоединении справа снизу снимите крышку с
этого отверстия под трубопровод.
Подсоединение трубопровода слева, слева
сзади или слева снизу
ИНФОРМАЦИЯ
Заводское подсоединение трубопровода выполнено
справа. Чтобы подсоединить трубопровод слева,
сначала отсоедините его с правой стороны.
1 Вывернув винт крепления изоляции с правой стороны,
снимите сливной шланг.
2 Сняв сливную пробку с левой стороны, установите ее
справа.
ПРИМЕЧАНИЕ
НЕ пользуйтесь смазочным маслом (используемым в
контуре циркуляции хладагента), вставляя пробку в
сливное отверстие. Масло может испортить пробку, что
чревато протечкой.
3 Вставьте сливной шланг с левой стороны, не забывая
закрепить его крепежным винтом во избежание протечки
воды.
a
b
a
b
a Крепежный винт для изоляции
