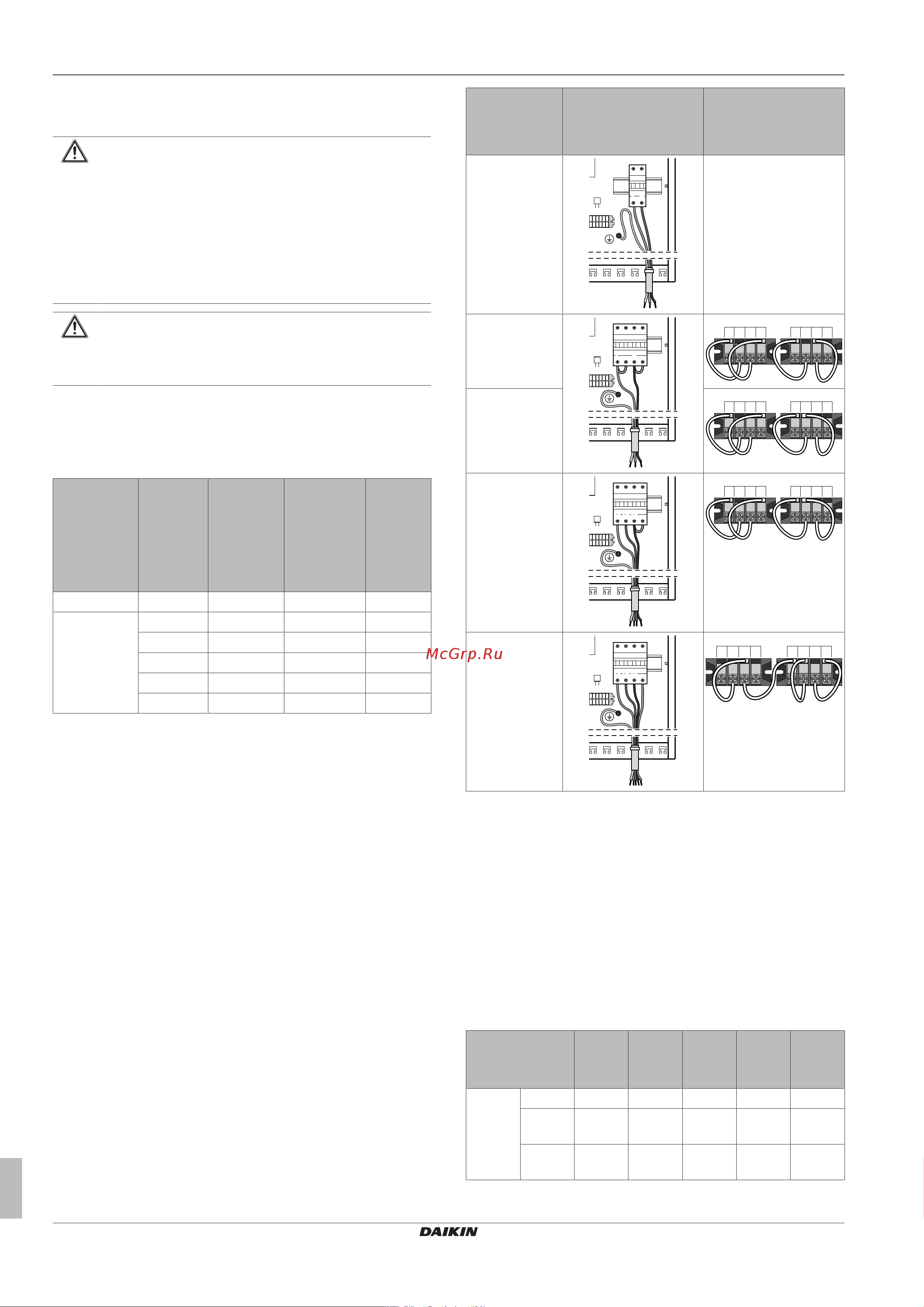

4 Монтаж
Руководство по монтажу
10
EHBH/X04~16CB
Daikin Altherma – низкотемпературный раздельный
4P383118-1D – 2017.04
4.5.4 Подсоединение электропитания к
резервному нагревателю
ПРЕДОСТЕРЕЖЕНИЕ
Если во внутреннем агрегате имеется резервуар с
встроенным электрическим вспомогательным
нагревателем (EKHW), необходима отдельная цепь
электропитания для резервного нагревателя и
вспомогательного нагревателя. НЕ ДОПУСКАЕТСЯ
подключение к цепи электропитания, которая уже
питает других потребителей. Эта цепь электропитания
должна быть защищена защитными устройствами в
соответствии с действующими нормативами.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
В зависимости от модели внутреннего агрегата
производительность резервного нагревателя может меняться.
Убедитесь, что электропитание соответствует
производительности резервного нагревателя, как указано в
приведенной таблице.
Тип
резервного
нагревателя
Производ
ительност
ь
резервног
о
нагревате
ля
Электропи
тание
Максималь
ный
рабочий ток
Z
max
(Ом)
*3V 3кВт 1~230В 13А —
*9W 3кВт 1~230В 13А —
6кВт 1~230В 26А
(a)(b)
—
6кВт 3~230В 15А —
6кВт 3Н~400В 8,6А —
9кВт 3Н~400В 13А —
(a) Оборудование соответствует требованиям EN/
IEC61000-3-12 (Европейский/международный
технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием,
подключенным к низковольтным системам общего
пользования, с входным током >16А и ≤75А на фазу.).
(b) Данное оборудование соответствует требованиям EN/
IEC61000-3-11 (Европейский/международный
технический стандарт, устанавливающий пределы по
изменениям напряжения, колебаниям напряжения и
мерцанию в низковольтных системах электропитания
для оборудования с номинальным током ≤75А) при
условии, что полное сопротивление системы Z
sys
меньше или равно Z
max
в точке сопряжения подвода
питания пользователю с системой общего
пользования. Ответственность за подключение
оборудования только к подводу питания, системное
сопротивление Z
sys
которого меньше либо равно Z
max
,
несет установщик или пользователь оборудования.
При необходимости следует проконсультироваться с
оператором распределительной сети.
1 Подключите электропитание к резервному нагревателю. В
моделях *3V используется двухполюсный предохранитель
F1B. В моделях *9W используется 4-полюсный
предохранитель F1B.
2 При необходимости измените соединения на клеммах X6M
и X7M.
Тип
резервного
нагревателя
Подключение
электропитания к
резервному
нагревателю
Подключение к
контактам питания
3кВт 1~ 230В
(*3V)
F1B
L NL N
—
3кВт 1~ 230В
(*9W)
F1B
L NL N
1 2 3 4 6 7 85
X6M X7M
6кВт 1~ 230В
(*9W)
1 2 3 4 6 7 85
X6M X7M
6кВт 3~ 230В
(*9W)
F1B
L1 L2 L3L1 L2 L3
1 2 3 4 6 7 85
X6M X7M
6кВт 3 Н~
400В (*9W)
9кВт 3 Н~
400В (*9W)
F1B
L1 L2 L3L1 L2 L3
1 2 3 4 6 7 85
X6M X7M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4 Настройте интерфейс пользователя на соответствующее
питание. См. "5.2.2 Быстрый мастер: стандартный" на
стр.15.
При подсоединении резервного нагревателя возможна
неисправность проводки. Для выявления неисправности
проводки настоятельно рекомендуется измерить значение
сопротивления элементов нагревателя. В зависимости от
различных типов резервных нагревателей следует измерить
следующие значения сопротивления. Измерение сопротивления
ОБЯЗАТЕЛЬНО на контакторных зажимах K1M, K2M и K5M.
3кВт
1~
230В
6кВт
1~
230В
6кВт
3~
230В
6кВт
3Н~40
0В
9кВт
3Н~40
0В
K1M/1 K5M/13 52,9 Ом 52,9 Ом 52,9 Ом ∞ ∞
K1M/3 ∞ ∞ ∞ 105,8
Ом
105,8
Ом
K1M/5 ∞ ∞ ∞ 105,8
Ом
105,8
Ом
