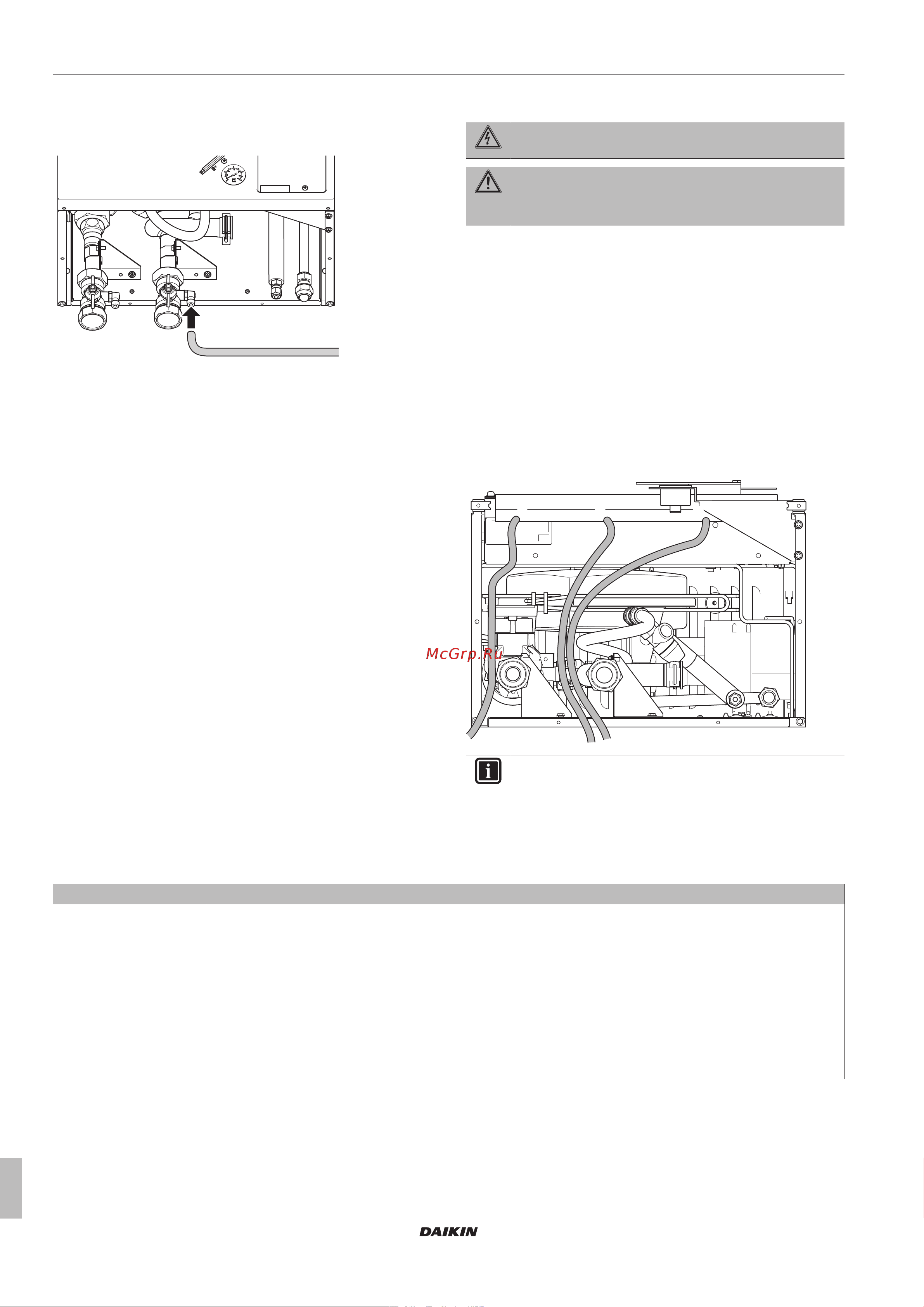

![Daikin EHBH04CB3VU [8/32] Заполнение водяного контура](/views2/1746865/page8/bg8.png)
4 Монтаж
Руководство по монтажу
8
EHBH/X04~16CB
Daikin Altherma – низкотемпературный раздельный
4P383118-1D – 2017.04
4.4.2 Заполнение водяного контура
1 Подсоедините к дренажному и наполнительному клапану
шланг подачи воды.
2 Откройте дренажный и наполнительный клапан.
3 Убедитесь в том, что автоматический клапан выпуска
воздуха открыт (не менее чем на 2 оборота).
4 Заправляйте систему водой до тех пор, пока манометр не
покажет давление ±2,0бар.
5 Необходимо выпустить из контура воды как можно больше
воздуха. Инструкции приведены в разделе
"6Пусконаладка"на стр.21.
6 Закройте дренажный и наполнительный клапан.
7 Отсоедините шланг подачи воды от дренажного и
наполнительного клапана.
4.4.3 Заполнение резервуара горячей воды
бытового потребления
Порядок монтажа приведен в инструкциях по монтажу
резервуара горячей воды бытового потребления.
4.4.4 Для изоляции трубопровода воды
Трубопроводы во всем контуре воды СЛЕДУЕТ изолировать,
чтобы предотвратить конденсацию влаги во время работы в
режиме охлаждения и потери холодо- и
теплопроизводительности.
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
4.5 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
4.5.1 Соблюдение электрических
нормативов
См. "4.5.4 Подсоединение электропитания к резервному
нагревателю"на стр.10.
4.5.2 Подключение электропроводки на
внутренний агрегат
1 Чтобы открыть внутренний агрегат, см. "4.1.1 Чтобы
открыть внутренний агрегат"на стр.6.
2 Проводка должна входить в агрегат снизу.
3 Проводка внутри агрегата должна быть выполнена
следующим образом:
a bca bc
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
Проводка Допустимые кабели (в зависимости от типа блока и установленных опций)
a
Низкое напряжение
▪ Контакт энергосберегающего источника питания
▪ Интерфейс пользователя
▪ Термистор резервуара горячей воды бытового потребления (дополнительное оборудование)
▪ Цифровые вводы потребления энергии (приобретаются на месте)
▪ Наружный датчик температуры окружающего воздуха (опция)
▪ Комнатный датчик температуры окружающего воздуха (опция)
▪ Электрические счетчики (приобретаются на месте)
▪ Предохранительный термостат (приобретается по месту установки)
