4 Монтаж
Руководство по монтажу
12
EHBH/X04~16CB
Daikin Altherma – низкотемпературный раздельный
4P383118-1D – 2017.04
a С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
b С помощью фиксатора проводки и зажима закрепите
проводку на передней части корпуса.

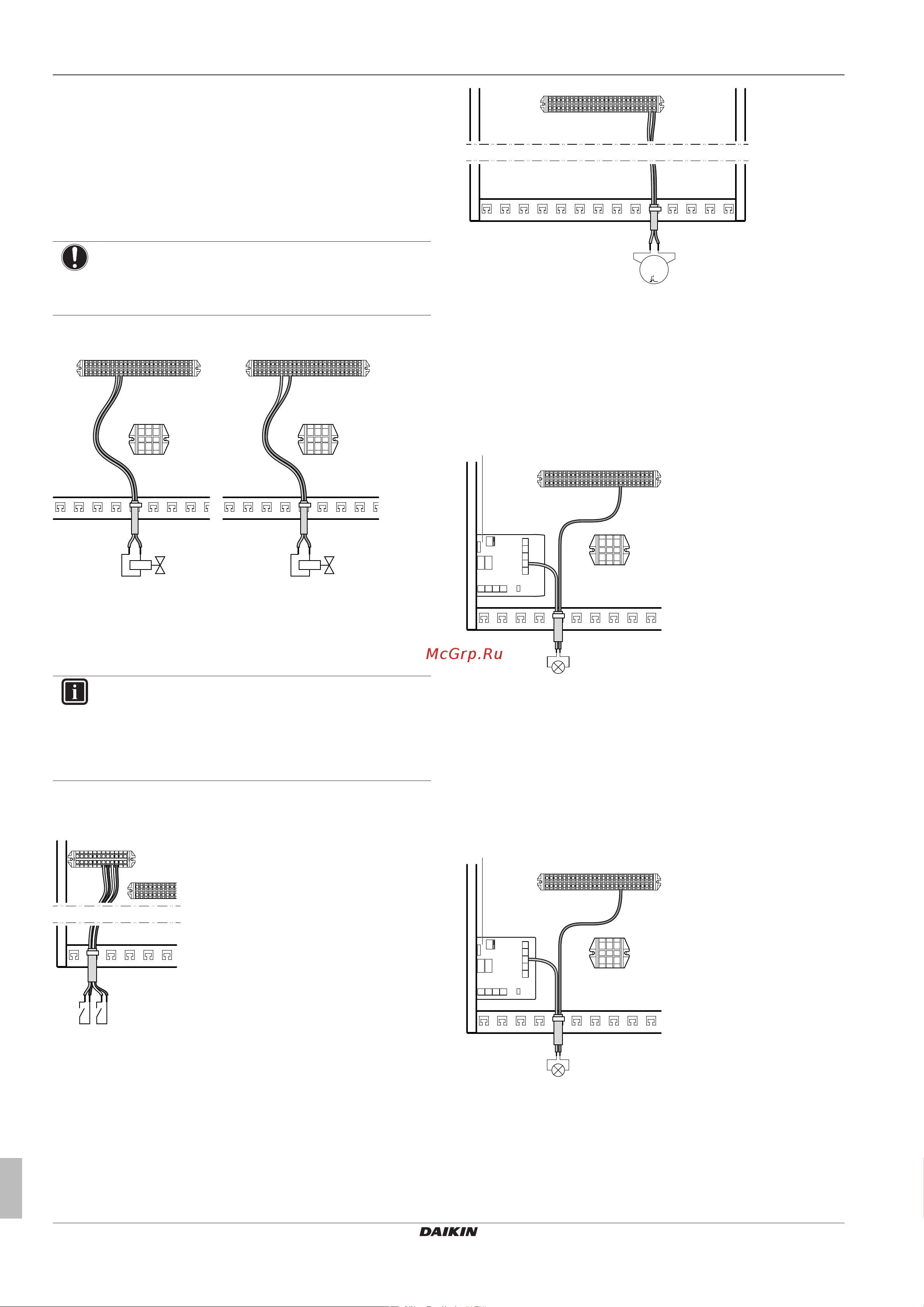

4.5.6 Подсоединение запорного клапана
1 Подсоедините кабель управления клапана к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подсоединяется по-
разному.
X1M
X2M
5 6 7
M2S
X1M
X2M
5 6 7
M2S
NO NC
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.7 Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, проверьте полярность.
Положительный вывод НЕОБХОДИМО подсоединять к
контактам X5M/7 и X5M/9; отрицательный — к
контактам X5M/8 и X5M/10.
1 Подсоедините кабель электрических счетчиков к
соответствующим контактам, как показано на приведенном
рисунке.
X2M
X5M
78 910
S2S S3S
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.8 Подключение насоса горячей воды
бытового потребления
1 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
X2M
3534
1~
M
M2P
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.9 Подключение подачи аварийного
сигнала
1 Подсоедините кабель подачи аварийного сигнала к
соответствующим контактам, как показано на приведенном
рисунке.
X1M
X2M
29
X1M
YC Y1 Y2 Y3 Y4
A4P
X2M
a
a Необходима установка EKRP1HB.
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.10 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
1 Подсоедините кабель выхода ВКЛ/ВЫКЛ обогрева/
охлаждения помещения соответствующим контактам, как
показано на приведенном рисунке.
X1M
X2M
29
X1M
YC Y1 Y2 Y3 Y4
A4P
X2M
a
a Необходима установка EKRP1HB.
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
