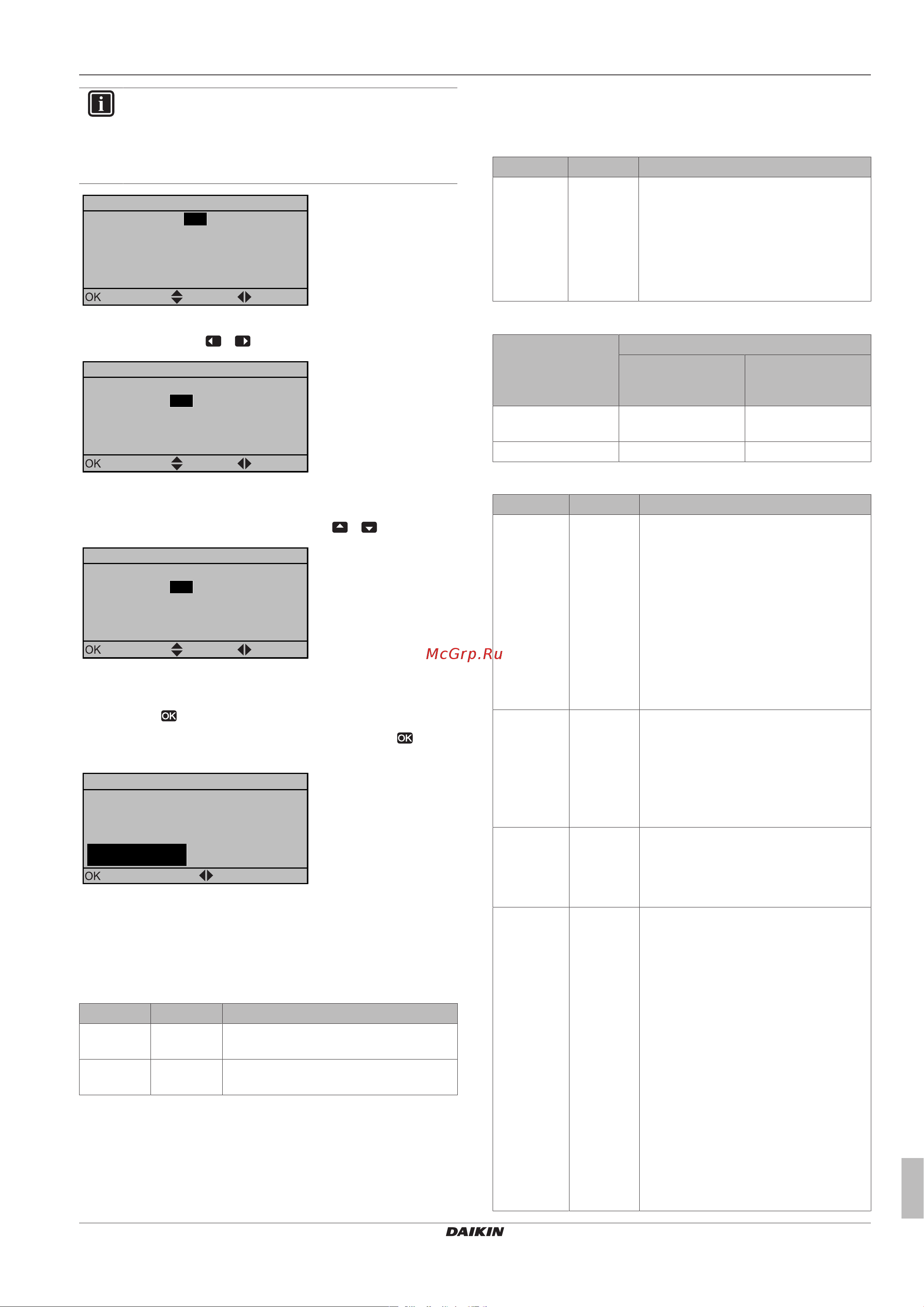

5 Конфигурирование
Руководство по монтажу
15
EHBH/X04~16CB
Daikin Altherma – низкотемпературный раздельный
4P383118-1D – 2017.04
ИНФОРМАЦИЯ
Дополнительная цифра 0 добавляется к первой части
настройки, когда осуществляется доступ к кодам в
настройках просмотра.
Пример: [1‑01]: 1 превращается в 01.
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Настройки обзора
Подтверд Регул. Прокрут.
3 Перейдите к соответствующей второй части настройки с
помощью кнопок и .
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Настройки обзора
Подтверд
Регул.
Прокрут.
Результат: Значение, которое следует изменить,
подсвечивается.
4 Измените значение с помощью кнопок и .
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
20
Настройки обзора
Подтверд
Регул.
Прокрут.
5 Повторите предыдущие действия, если нужно изменить
другие настройки.
6 Нажмите , чтобы подтвердить изменение параметра.
7 В меню настроек установщика нажмите кнопку , чтобы
подтвердить настройки.
Настройки установщика
Система перезапустится.
Подтверд Регул.
Отмена
OK
Результат: Система перезапускается.
5.2 Базовая конфигурация
5.2.1 Быстрый мастер: язык / время и дата
Код Описание
[A.1] Отсутствуе
т
Язык
[1] Отсутствуе
т
Время и дата
5.2.2 Быстрый мастер: стандартный
Конфигурация резервного нагревателя (только для модели
*9W)
# Код Описание
[A.2.1.5] [5-0D] Тип BUH:
1 (1P,(1/1+2)): 6кВт 1~230В (*9W)
3 (3P,(1/1+2)): 6кВт 3~230В (*9W)
4 (3PN,(1/2)): 6кВт 3N~400В (*9W)
5 (3PN,(1/1+2)): 9 кВт 3N~ 400 В
(*9W)
Настройка реле резервного нагревателя
Настройка реле Работа резервного нагревателя
Включена ступень
1 резервного
нагревателя:
Включена ступень
2 резервного
нагревателя:
1/1+2 Включено реле 1 Включены реле 1 и
2
1/2 Включено реле 1 Включено реле 2
Настройки обогрева и охлаждения помещений
# Код Описание
[A.2.1.7] [C-07] Контроль температуры в агрегате:
0 (Контроль LWT): управление
блоком определяется на основе
температуры воды на выходе.
1 (Внеш.контр.RT): управление
блоком определяется внешним
термостатом.
2 (Контроль RT): управление
блоком определяется на основе
окружающей температуры
интерфейса пользователя.
[A.2.1.B] Отсутствуе
т
Только при наличии 2интерфейсов
пользователя:
Местоположение интерфейса
пользователя:
В агрегате
В помещении
[A.2.1.8] [7-02] Число зон температуры воды:
0 (1 зона LWT): основная
1 (2 зоны LWT): основная +
дополнительная
[A.2.1.9] [F-0D] Работа насоса:
0 (Непрерывный): непрерывная
работа насоса независимо от
условия ВКЛЮЧЕНИЯ или
ВЫКЛЮЧЕНИЯ термостата.
1 (Демонстрац.): при возникновении
условий ВЫКЛЮЧЕНИЯ термостата
насос работает каждые 5 минут, а
температура воды проверяется.
Если температура воды ниже
заданной, запускается работа
блока.
2 (По запросу): Работа насоса по
требованию. Пример:
Использование комнатного
термостата и термостата создает
условие Включения/Выключения
термостата.
