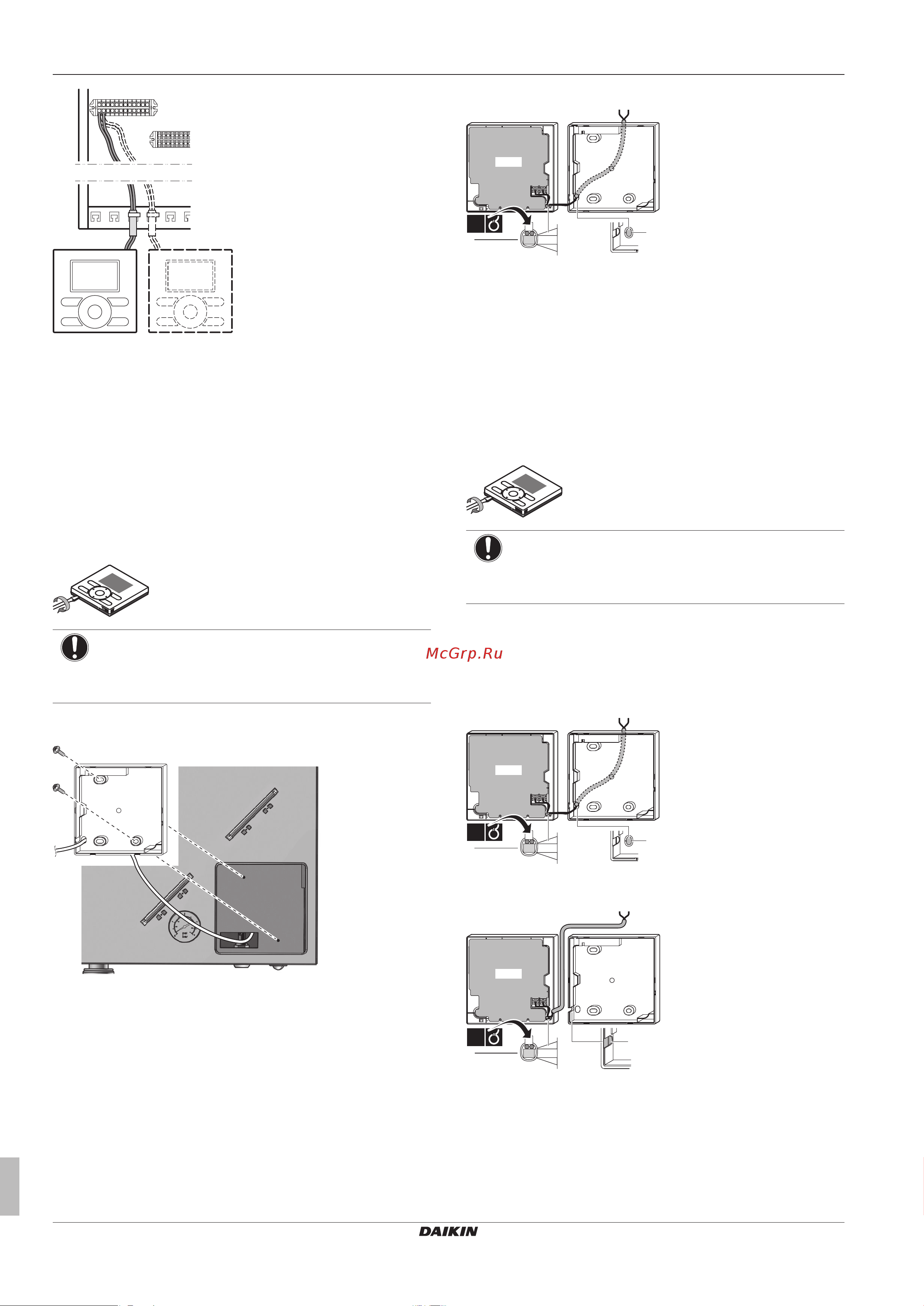

3 Монтаж
Руководство по монтажу
10
EHBH/X04~16CA
Daikin Altherma - Split - низкотемпературный
4P313771-1C – 2012.11
X2M
X5M
A2P A2P
21
a b
a Интерфейс пользователя, поставляемый вместе
с блоком
b Дополнительный интерфейс пользователя
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
Крепление интерфейса пользователя к внутреннему
агрегату
3 Вставьте отвертку в пазы на нижней стороне интерфейса
пользователя и осторожно отделите лицевую плату от
настенной панели.
ПРИМЕЧАНИЕ
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
4 Прикрепите настенную панель интерфейса пользователя к
лицевой плате блока.
5 Отрежьте 2-жильный провод.
6 Подсоедините провода к интерфейсу пользователя, как
показано ниже.
Подсоединение сзади
b
a
PCB
1x
a С помощью кусачек или аналогичного
инструмента сделайте в этой части отверстие
для проводки.
b С помощью фиксатора проводки и зажима
закрепите проводку на передней части корпуса.
7 Установите лицевую плату обратно на настенной панели.
Крепление интерфейса пользователя к стене в случае
установки в качестве термостата помещения
8 Вставьте отвертку в пазы на нижней стороне интерфейса
пользователя и осторожно отделите лицевую плату от
настенной панели.
ПРИМЕЧАНИЕ
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
9 Прикрепите настенную панель интерфейса пользователя к
стене.
10 Подсоедините провода к интерфейсу пользователя, как
показано ниже.
Подсоединение сзади
b
a
PCB
1x
Подсоединение слева
a
PCB
b
1x
