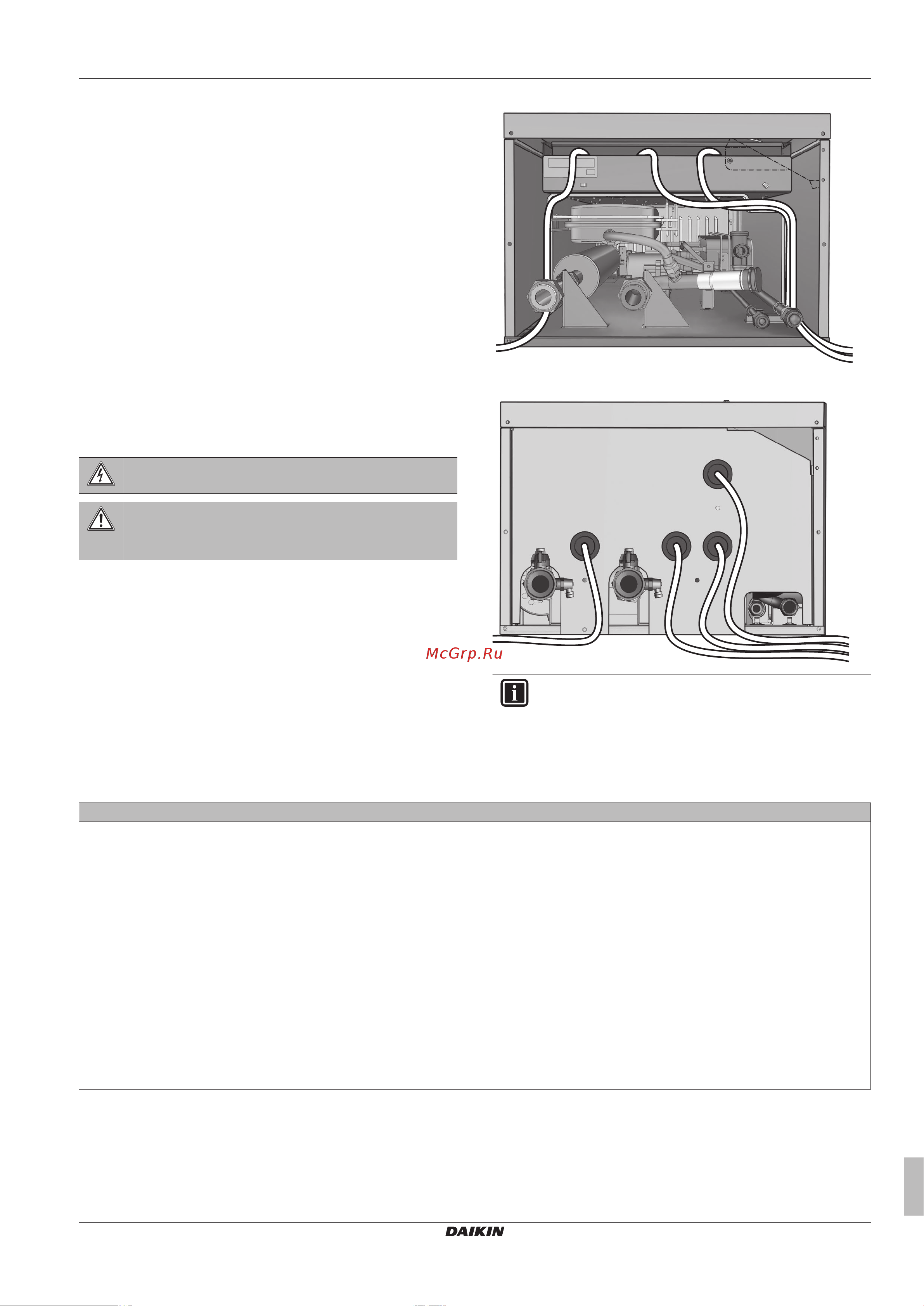

3 Монтаж
Руководство по монтажу
7
EHBH/X04~16CA
Daikin Altherma - Split - низкотемпературный
4P313771-1C – 2012.11
6 Закройте дренажный и наполнительный клапан.
7 Отсоедините шланг подачи воды от дренажного и
наполнительного клапана.
3.4.3 Заполнение резервуара горячей воды
бытового потребления
Порядок монтажа приведен в инструкциях по монтажу
резервуара горячей воды бытового потребления.
3.4.4 Для изоляции трубопровода воды
Контур циркуляции воды, в том числе и все трубопроводы,
необходимо изолировать в целях предотвращения конденсации
влаги во время работы в режиме охлаждения и потери холодо-
и теплопроизводительности.
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
3.5 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания обязательно используйте
многожильные кабели.
3.5.1 Соблюдение электрических
нормативов
См. "3.5.4 Подсоединение электропитания к резервному
нагревателю" на стр. 8.
3.5.2 Подключение электропроводки на
внутренний агрегат
1 Чтобы открыть внутренний агрегат, см. "3.1.1 Чтобы
открыть внутренний агрегат" на стр. 4.
2 Проводка должна входить в агрегат снизу.
3 Проводка внутри агрегата должна быть выполнена
следующим образом:
Для EHBH/X04+08:
a bca bc
Для EHBH/X16:
a c
b
a ccc
b
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволит легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
Проводка Допустимые кабели (в зависимости от типа агрегата и вариантов установки)
a
Низкое напряжение
▪ Интерфейс пользователя
▪ Термистор резервуара горячей воды бытового потребления (дополнительное оборудование)
▪ Цифровые вводы потребления энергии (приобретаются на месте)
▪ Наружный датчик температуры окружающего воздуха (дополнительно)
▪ Комнатный датчик температуры окружающего воздуха (дополнительно)
▪ Электрические счетчики (приобретаются на месте)
b
Высоковольтное питание
▪ Соединительный кабель
▪ Обычный источник электропитания
▪ Энергосберегающий источник электропитания
▪ Питание резервного нагревателя
▪ Питание нагревателя поддона (дополнительно)
▪ Электропитание для вспомогательного нагревателя (на внутренний агрегат)
▪ Электропитание для вспомогательного нагревателя и защиты от перегрева (от внутреннего агрегата)
