3 Монтаж
Руководство по монтажу
6
EHBH/X04~16CA
Daikin Altherma - Split - низкотемпературный
4P313771-1C – 2012.11
3.3 Соединение труб трубопровода
хладагента
Все рекомендации, спецификации и инструкции по установке
приведены в инструкции по монтажу наружного агрегата.

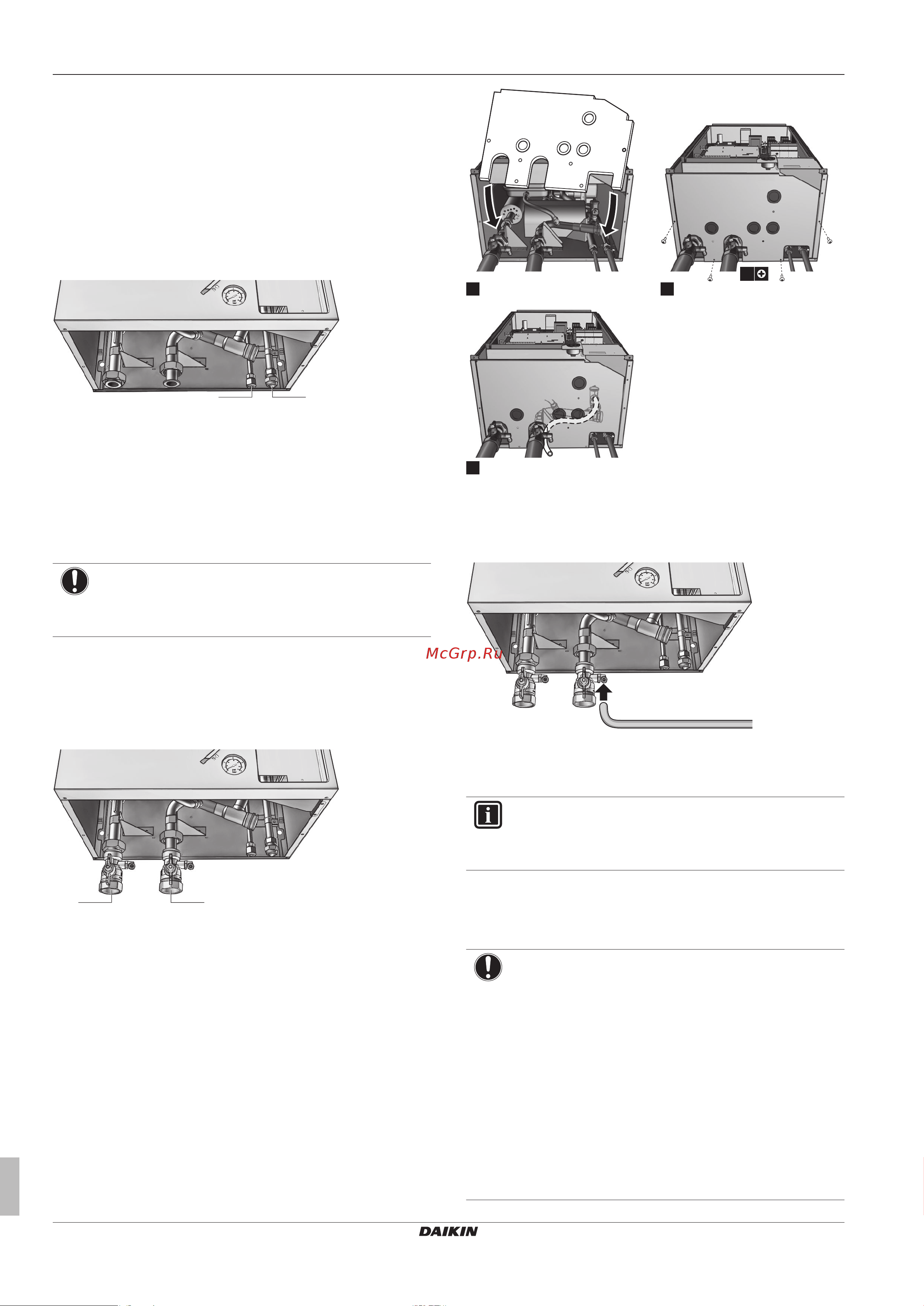

3.3.1 Соединение трубопровода хладагента
с внутренним агрегатом
1 Соедините жидкостный запорный вентиль наружного
агрегата с патрубком жидкого хладагента внутреннего
агрегата.
b
a
a Патрубок жидкого хладагента
b Патрубок газообразного хладагента
2 Соедините газовый запорный вентиль наружного агрегата с
патрубком газообразного хладагента внутреннего агрегата.
3.4 Соединение трубопроводов воды
3.4.1 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
Для облегчения технического обслуживания имеются 2
запорных клапана. Клапаны монтируются на входе и выходе
воды. Следует правильно обеспечить их положение.
Ориентация встроенных дренажных клапанов важна для
проведения технического обслуживания.
1 Установите запорные клапаны на трубопроводах воды.
ab
a Впуск воды
b Выпуск воды
2 Завинтите гайки внутреннего агрегата на запорных
клапанах.
3 Соедините проведенный на месте трубопровод на
запорных клапанах.
4 В случае соединения с дополнительным резервуаром
горячей воды бытового потребления см. инструкции по
монтажу резервуара горячей воды бытового потребления.
5 Применяется только для EHBH/X16: установите
звукоизолирующую панель, как показано на рисунке ниже.
1 2
4x
3
3.4.2 Заполнение водяного контура
1 Подсоедините к дренажному и наполнительному клапану
шланг подачи воды.
2 Откройте дренажный и наполнительный клапан.
3 Убедитесь в том, что автоматический клапан выпуска
воздуха открыт (не менее чем на 2 оборота).
ИНФОРМАЦИЯ
Положение клапана выпуска воздуха см. раздел
Компоненты: внутренний агрегат” Руководства по
применению для установщика.
4 Заправляйте систему водой до тех пор, пока манометр не
покажет давление ±2,0 бар.
5 Необходимо выпустить из контура циркуляции воды как
можно больше воздуха.
ПРИМЕЧАНИЕ
Присутствие воздуха в контуре циркуляции воды
может привести к сбоям в работе резервного
нагревателя. Во время заполнения будет
невозможно удалить весь воздух из системы.
Оставшийся воздух будет удален через
автоматические клапаны выпуска воздуха в первые
часы работы системы. Впоследствии может
потребоваться дополнительная заправка воды.
Для выпуска воздуха из системы применяется
специальная функция, описание которой
приводится в главе "5 Пусконаладка" на стр. 19.
Эта функция используется для выпуска воздуха из
змеевика теплообменника бака горячей воды
бытового потребления.
