3 Монтаж
Руководство по монтажу
9
EHBH/X04~16CA
Daikin Altherma - Split - низкотемпературный
4P313771-1C – 2012.11
Тип
резервного
нагревателя
Производ
ительност
ь
резервног
о
нагревате
ля
Электропи
тание
Макси Z
max
(Ом)
9 кВт 3 Н~ 400 В 13 А —
(a) Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16 А и ≤75 А на
фазу.).
(b) Данное оборудование соответствует требованиям EN/
IEC 61000‑3‑11 (Европейский/международный технический
стандарт, устанавливающий пределы по изменениям
напряжения, колебаниям напряжения и мерцанию в
низковольтных системах электропитания для оборудования с
номинальным током ≤75 А) при условии, что полное
сопротивление системы Z
sys
меньше или равно Z
max
в точке
сопряжения подвода питания пользователю с системой общего
пользования. Ответственность за подключение оборудования
только к подводу питания, системное сопротивление Z
sys
которого
меньше либо равно Z
max
, несет специалист по монтажу или
пользователь оборудования. При необходимости следует
проконсультироваться с оператором распределительной сети.

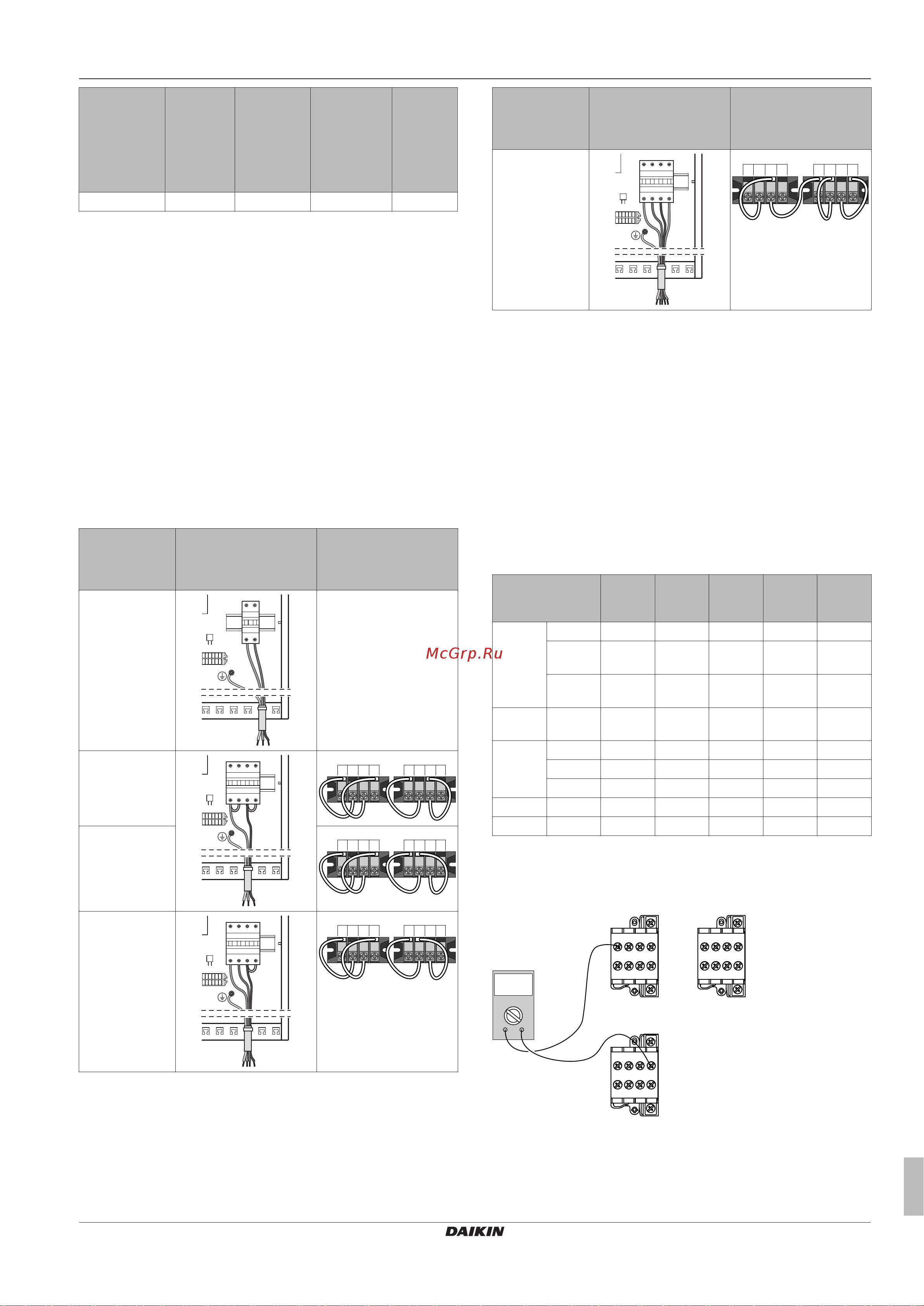

1 Подключите электропитание к резервному нагревателю.
В моделях *3V используется однополюсный
предохранитель F1B. В моделях *9W используется
двухполюсный предохранитель F1B.
Тип
резервного
нагревателя
(a)
Подключение
электропитания к
резервному
нагревателю
Подключение к
контактам питания
3 кВт 1~ 230 В
(*3V)
F1B
L NL N
—
3 кВт 1~ 230 В
(*9W)
F1B
L NL N
1 2 3 4 6 7 85
X6M X7M
6 кВт 1~ 230 В
(*9W)
1 2 3 4 6 7 85
X6M X7M
6 кВт 3~ 230 В
(*9W)
F1B
L1 L2 L3L1 L2 L3
1 2 3 4 6 7 85
X6M X7M
Тип
резервного
нагревателя
(a)
Подключение
электропитания к
резервному
нагревателю
Подключение к
контактам питания
6 кВт 3 Н~
400 В (*9W)
9 кВт 3 Н~
400 В (*9W)
F1B
L1 L2 L3L1 L2 L3
1 2 3 4 6 7 85
X6M X7M
(a) Сведения о конфигурации резервного нагревателя см. в разделе
"4.2.2 Быстрый мастер: стандартный" на стр. 13.
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
3 Настройте интерфейс пользователя на соответствующее
питание. См. раздел "4.2.2 Быстрый мастер: стандартный"
на стр. 13.
При подсоединении резервного нагревателя возможна
неисправность проводки. Для выявления неисправности
проводки настоятельно рекомендуется измерить значение
сопротивления элементов нагревателя. В зависимости от
различных типов резервных нагревателей следует измерить
следующие значения сопротивления. Измерение сопротивления
ОБЯЗАТЕЛЬНО на контакторных зажимах K1M, K2M и K5M.
3 кВт
1~ 230
В
6 кВт
1~ 230
В
6 кВт
3~ 230
В
6 кВт
3 Н~ 40
0 В
9 кВт
3 Н~ 40
0 В
K1M/1 K5M/13 52,9 Ом 52,9 Ом 52,9 Ом ∞ ∞
K1M/3 ∞ ∞ ∞ 105,8
Ом
105,8
Ом
K1M/5 ∞ ∞ ∞ 105,8
Ом
105,8
Ом
K1M/3 K1M/5 26,5 Ом 26,5 Ом 26,5 Ом 105,8
Ом
105,8
Ом
K2M/1 K5M/13 ∞ 26,5 Ом 26,5 Ом ∞ ∞
K2M/3 ∞ ∞ ∞ 52,9 Ом 52,9 Ом
K2M/5 ∞ ∞ ∞ 52,9 Ом 52,9 Ом
K2M/3 K2M/5 52,9 Ом 52,9 Ом 52,9 Ом 52,9 Ом 52,9 Ом
K1M/5 K2M/1 ∞ ∞ ∞ ∞ ∞
Пример измерения сопротивления между K1M/1 и K5M/13:
K1M K2MK2M
1 3 5 13
2 4 6 14
K5M
1 3 5 13
2 4 6 14
1 3 5 13
2 4 6 14
Ω
Ω
3.5.5 Подключение интерфейса
пользователя
1 Подсоедините кабель интерфейса пользователя к
внутреннему агрегату.
