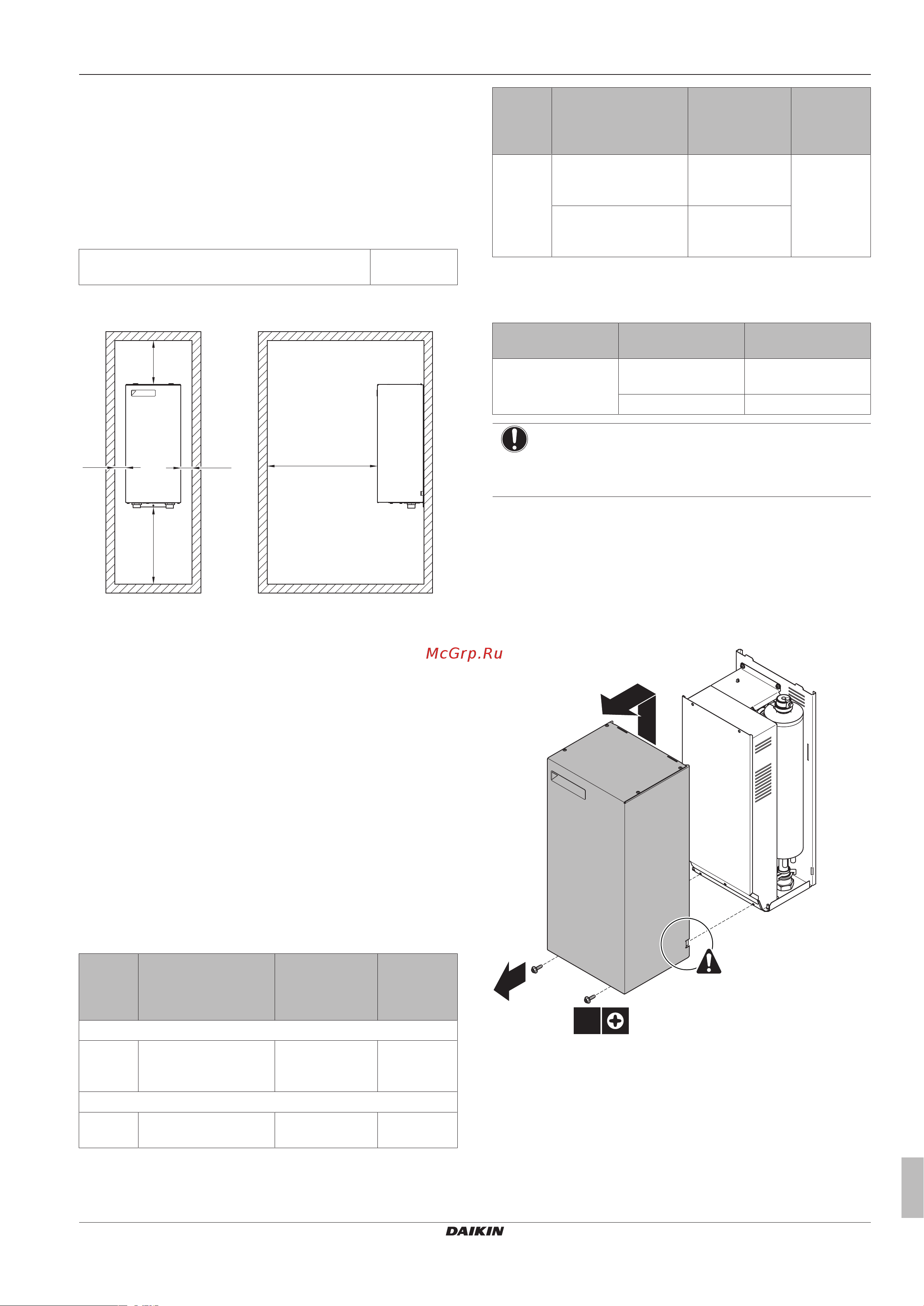

![Daikin EHVH11SU26CB6W [3/8] Подготовка места установки](/views2/1786229/page3/bg3.png)
3 Подготовка
Руководство по монтажу
3
EKLBUHCB6W1
Daikin Altherma— Резервный нагреватель
4P449986-1 – 2016.06
3 Подготовка
3.1 Подготовка места установки
3.1.1 Требования к месту установки
резервного нагревателя
▪ Помните правила измерений:
Максимальное расстояние между резервным
нагревателем и внутренним агрегатом
10м
▪ Помните следующие правила организации пространства при
установке:
>50 >50
>200
>500
>350
▪ Резервный нагреватель предназначен только для настенного
монтажа в помещении. Монтаж допускается только на
плоском вертикальном участке пожаробезопасной стены.
▪ Резервный нагреватель предназначен для работы при
окружающей температуре 5~30°C.
3.2 Подготовка трубопроводов
воды
При монтаже резервного нагревателя в системе убедитесь в
том, что всегда обеспечивается требуемый минимальный
расход воды. Дополнительная информация приведена в
руководстве по монтажу внутреннего агрегата.
3.3 Подготовка электрической
проводки
3.3.1 Обзор электрических соединений
внешних и внутренних приводов
Позиция Описание Провода Максималь
ный
рабочий
ток
Электропитание
1 Электропитание
резервного
нагревателя
См. таблицу
ниже.
—
Соединительный кабель
1 Термистор резервного
нагревателя
2
(a)
Позиция Описание Провода Максималь
ный
рабочий
ток
2 Реле защиты от
перегрева резервного
нагревателя
2
(b)
Соединение
резервного
нагревателя
3
(a) Минимальное сечение кабеля: 0,75мм
2
; максимальная
длина: 10м.
(b) Минимальное сечение кабеля: 1,50мм
2
; максимальная
длина: 10м.
Резервный
нагреватель
Электропитание Провода
*6W 1× 230В 2+GND + 2
перемычки
3× 400В 4+GND
ПРИМЕЧАНИЕ
Дополнительные технические характеристики
различных соединений указаны внутри резервного
нагревателя.
4 Монтаж
4.1 Открытие агрегата
4.1.1 Открытие резервного нагревателя
2
1
2×
4.1.2 Открытие крышки распределительной
коробки резервного нагревателя
