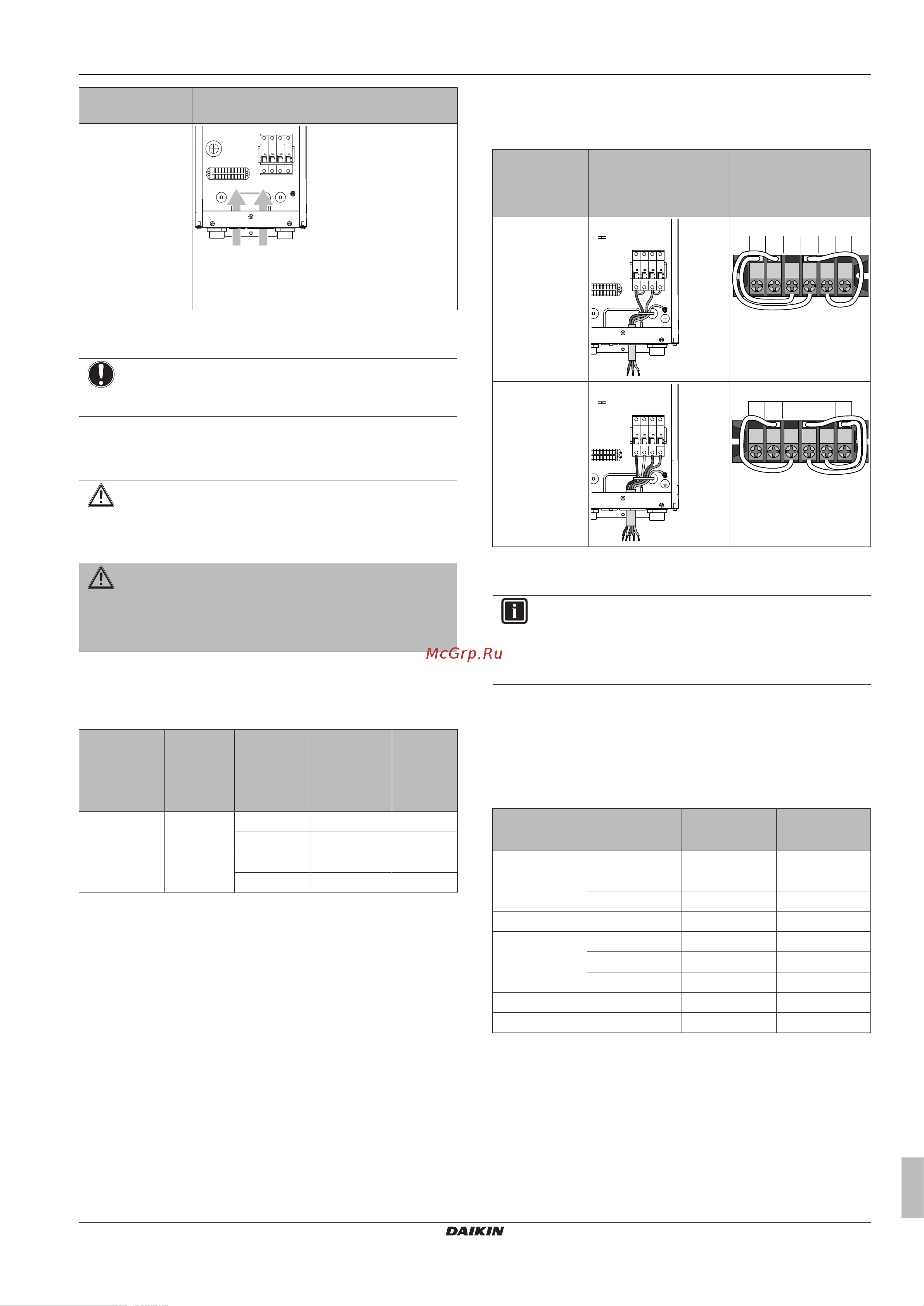

4 Монтаж
Руководство по монтажу
5
EKLBUHCB6W1
Daikin Altherma— Резервный нагреватель
4P449986-1 – 2016.06
Тип резервного
нагревателя
Проводка
*6W
a b
a Проводка низкого напряжения
b Проводка высокого напряжения
3 Прикрепите провода с помощью стяжек к креплениям
стяжек кабелей.
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 50мм.
4.4.2 Подсоединение электропитания к
резервному нагревателю
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
ПРЕДУПРЕЖДЕНИЕ
Резервный нагреватель ДОЛЖЕН подключаться к
отдельному источнику питания и ДОЛЖЕН защищаться
защитными устройствами согласно действующему
законодательству.
В зависимости от модели мощность резервного нагревателя
может изменяться. Убедитесь, что электропитание
соответствует производительности резервного нагревателя, как
указано в приведенной таблице.
Тип
резервного
нагревателя
Электроп
итание
Производи
тельность
резервного
нагревател
я
Максималь
ный
рабочий ток
Z
max
(Ом)
*6W 1~ 230В 3кВт 13А —
6кВт 26А
(a)(b)
—
3N~400В 3кВт 4,3А —
6кВт 8,6А —
(a) Оборудование соответствует требованиям EN/
IEC61000-3-12 (Европейский/международный
технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием,
подключенным к низковольтным системам общего
пользования, с входным током >16А и ≤75А на фазу.).
(b) Данное оборудование соответствует требованиям EN/
IEC61000-3-11 (Европейский/международный
технический стандарт, устанавливающий пределы по
изменениям напряжения, колебаниям напряжения и
мерцанию в низковольтных системах электропитания
для оборудования с номинальным током ≤75А) при
условии, что полное сопротивление системы Z
sys
меньше или равно Z
max
в точке сопряжения подвода
питания пользователю с системой общего
пользования. Ответственность за подключение
оборудования только к подводу питания, системное
сопротивление Z
sys
которого меньше либо равно Z
max
,
несет установщик или пользователь оборудования.
При необходимости следует проконсультироваться с
оператором распределительной сети.
1 Подключите электропитание к резервному нагревателю.
Используется 4‑полюсный предохранитель F1B.
2 При необходимости измените соединение на клемме X14M.
Тип
резервного
нагревателя
Подключение
электропитания к
резервному
нагревателю
Подключение к
контактам питания
3кВт 1~ 230В
(*6W)
6кВт 1~ 230В
(*6W)
LL NN
F1B
1 2 3
4 5 6
X14M
3кВт 3N~
400В (*6W)
6кВт 3N~
400В (*6W)
F1B
L1 L2 L3
1 2 3
4 5 6
X14M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
ИНФОРМАЦИЯ
Дополнительная информация о типах и порядке
конфигурирования резервных нагревателей приведена
в главе "Конфигурация" руководства по монтажу
внутреннего агрегата.
При подсоединении резервного нагревателя возможна
неисправность проводки. Для выявления неисправности
проводки настоятельно рекомендуется измерить значение
сопротивления элементов нагревателя. В зависимости от
различных типов резервных нагревателей следует измерить
следующие значения сопротивления. Измерение сопротивления
ОБЯЗАТЕЛЬНО на контакторных зажимах K1M, K2M и K5M.
3/6кВт
1~ 230В
3/6кВт
3N~400В
K1M/1 K5M/13 52,9 Ом ∞
K1M/3 105,8 Ом 105,8 Ом
K1M/5 158,7Ω 105,8 Ом
K1M/3 K1M/5 52,9 Ом 105,8 Ом
K2M/1 K5M/13 26,5 Ом ∞
K2M/3 ∞ 52,9 Ом
K2M/5 ∞ 52,9 Ом
K2M/3 K2M/5 52,9 Ом 52,9 Ом
K1M/5 K2M/1 132,3Ω ∞
Пример измерения сопротивления между K1M/1 и K5M/13:
