5 Запуск системы
Руководство по монтажу
6
EKLBUHCB6W1
Daikin Altherma— Резервный нагреватель
4P449986-1 – 2016.06
K1M K2MK2M
1 3 5 13
2 4 6 14
K5M
1 3 5 13
2 4 6 14
1 3 5 13
2 4 6 14
Ω
Ω

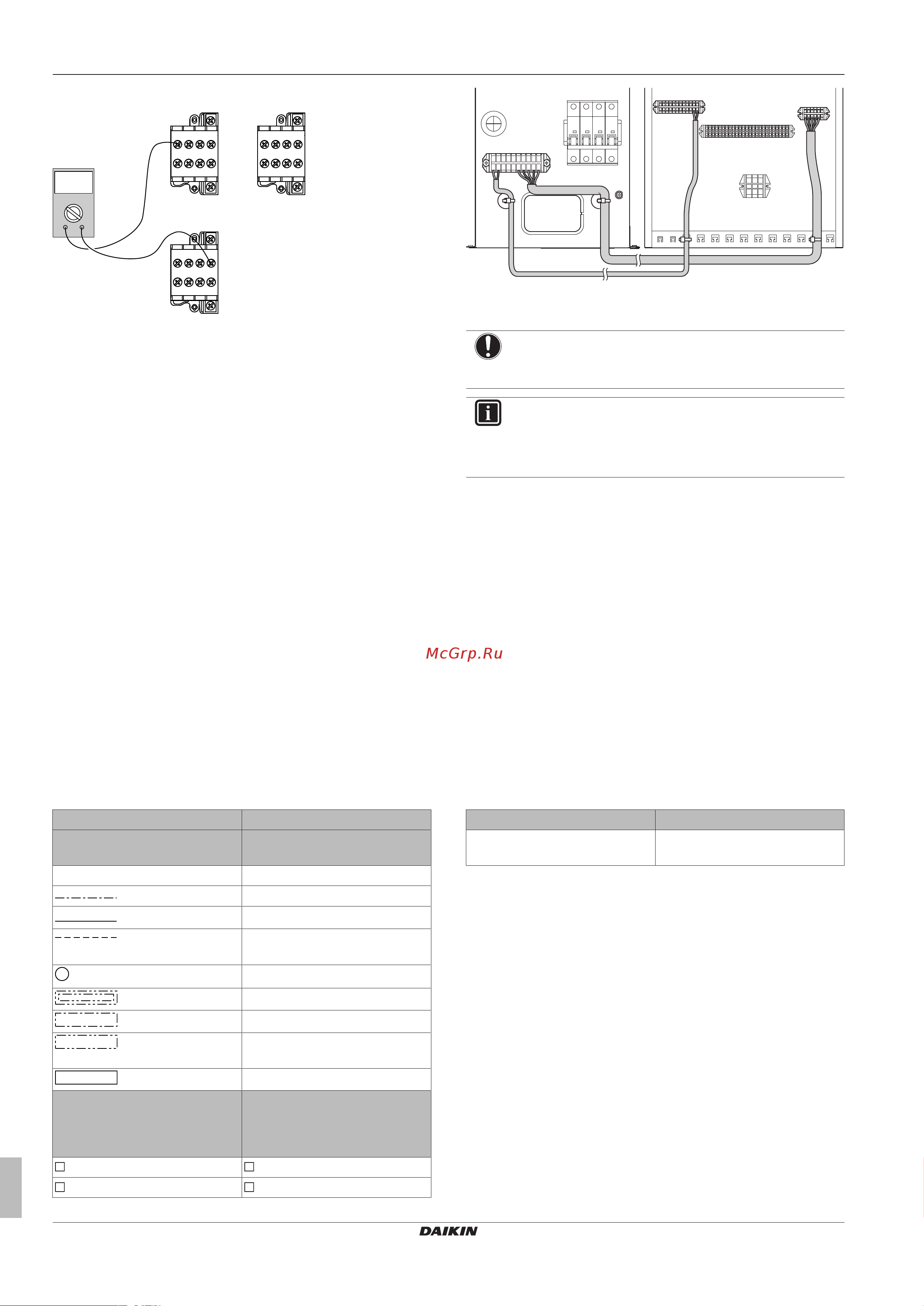

4.4.3 Соединение резервного нагревателя с
внутренним агрегатом
1 Соедините клеммы резервного нагревателя X15M/1+2 с
клеммами внутреннего агрегата X5M/11+12.
2 Соедините клеммы резервного нагревателя
X15M/6+7+8+9+10 с клеммами внутреннего агрегата
X3M/1+2+3+4+5.
X1M
X3M
1 3452
1 9876 10
11 12
2
X2M
X5M
X15M
F1B
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 50мм.
ИНФОРМАЦИЯ
▪ Подробная информация о соединениях приведена
на электрической схеме.
▪ Используйте многожильные кабели.
5 Запуск системы
Инструкции по конфигурированию, пуско-наладке и передаче
системы пользователю приведены в руководстве по монтажу
внутреннего агрегата.
6 Технические данные
Подборка самых свежих технических данных размещена на региональном веб-сайте Daikin (в открытом доступе). Полные
технические данные в самой свежей редакции доступны через корпоративную сеть Daikin (требуется авторизация).
6.1 Электрическая схема: резервный нагреватель
См. прилагаемую к блоку схему внутренней электропроводки (на внутренней стороне крышки резервного нагревателя). Ниже
приведены используемые в ней сокращения.
Замечания по поводу действий перед запуском блока
Английский Перевод
Notes to go through before
starting the unit
Замечания по поводу действий
перед запуском блока
X14M, X15M Основная клеммная колодка
Провод заземления
15
Номер провода 15
Оборудование, приобретаемое
отдельно
1
Несколько вариантов проводки
Опция
Распределительная коробка
Электропроводка в
зависимости от модели
Печатная плата
Optional backup heater
configuration (only for
EKLBUHCB6W1)
Конфигурация
дополнительного резервного
нагревателя (только для
EKLBUHCB6W1)
1N~, 230 V, 6 kW 1N~, 230В, 6кВт
3N~, 400 V, 6 kW 3N~, 400В, 6кВт
Положение в распределительной коробке
Английский Перевод
Position in switch box Положение в
распределительной коробке
Обозначение
E1H Резервный нагревательный элемент
(1кВт)
E2H Резервный нагревательный элемент
(2кВт)
F1B Предохранитель от перегрузки
резервного нагревателя
F1T Плавкий предохранитель резервного
нагревателя
F1U Предохранитель
K1M Контактор резервного нагревателя
(ступень 1)
K2M Контактор резервного нагревателя
(ступень 2)
K5M Предохранительный контактор
резервного нагревателя (только для *6W)
Q3DI # Автоматический выключатель защиты от
замыкания на землю
