4 Монтаж
Руководство по монтажу
4
EKLBUHCB6W1
Daikin Altherma— Резервный нагреватель
4P449986-1 – 2016.06
1
3×
2

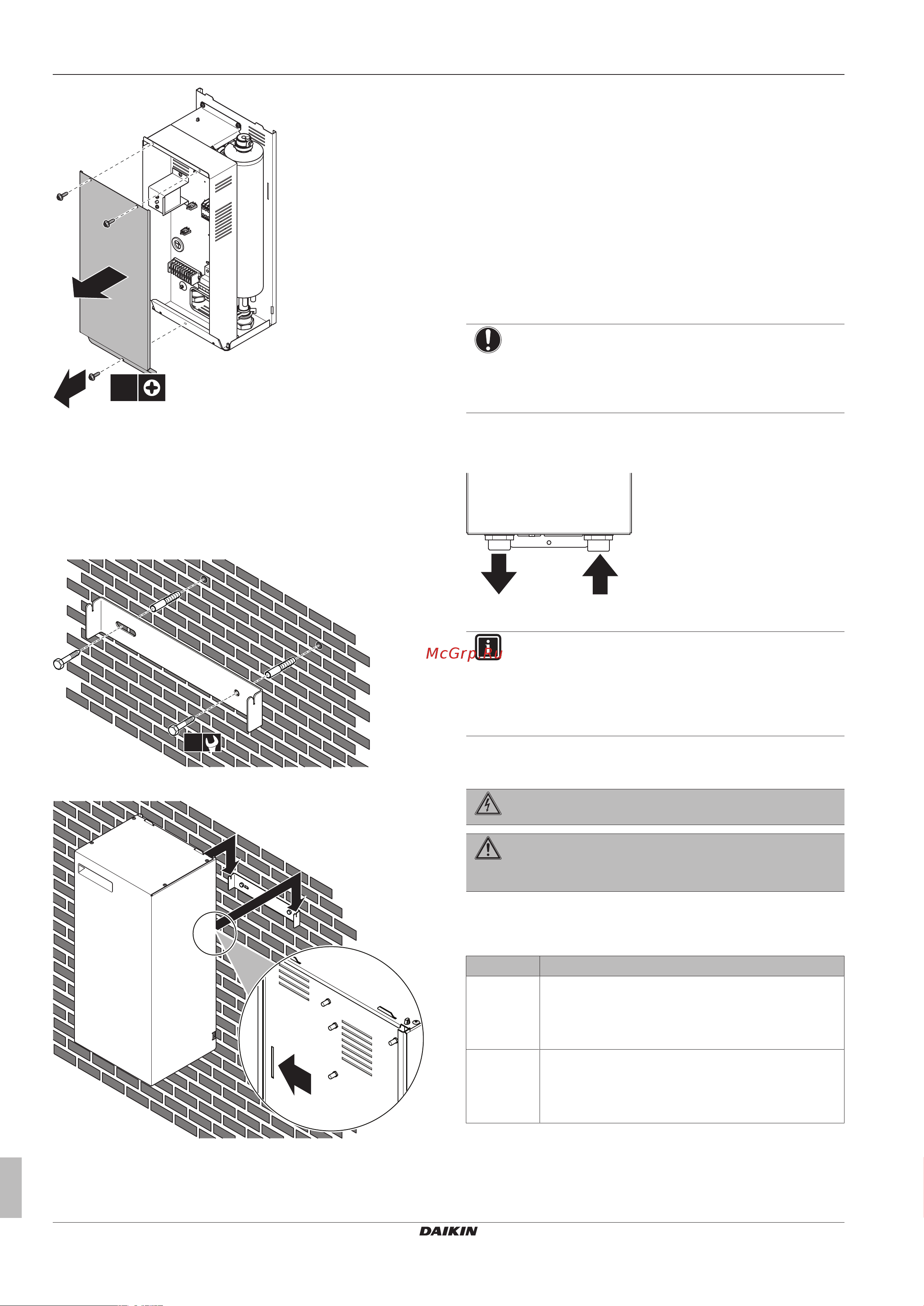

4.2 Монтаж резервного нагревателя
4.2.1 Порядок монтажа резервного
нагревателя
1 Закрепите стенной кронштейн на стене с помощью винтов
М5.
2×
2 Повесьте резервный нагреватель на стенной кронштейн.
3 Отметьте положение отверстия в нижней части резервного
нагревателя.
4 Снимите резервный нагреватель со стенного кронштейна.
5 Просверлите отверстие для нижнего винта и вставьте
дюбель.
6 Повесьте резервный нагреватель на стенной кронштейн.
Убедитесь в том, что он закреплен должным образом.
7 Прикрепите нижнюю часть резервного нагревателя к стене
винтом М5.
4.3 Соединение трубопроводов
воды
4.3.1 Подсоединение трубопровода воды к
резервному нагревателю
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата. Крутящий
момент при затяжке НЕ должен превышать 30Н•м.
1 Подсоедините трубопроводы воды (приобретаются по
месту) к впускному и выпускному патрубкам резервного
нагревателя.
b
a
a Впуск воды
b Выпуск воды
ИНФОРМАЦИЯ
Внутри резервного нагревателя установлен
автоматический клапан для выпуска воздуха.
Инструкции относительно выпуска воздуха приведены
в главе "Пуско-наладка" руководства по монтажу
внутреннего агрегата.
4.4 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
4.4.1 Подключение электропроводки к
резервному нагревателю
Проводка Кабели
a
Низкое
напряжени
е
Соединительный кабель (термистор резервного
нагревателя)
b
Высокое
напряжени
е
▪ Электропитание резервного нагревателя
▪ Соединительный кабель (реле защиты от
перегрева резервного нагревателя + соединение
резервного нагревателя)
1 Проложите проводку через нижнюю стенку резервного
нагревателя.
2 Внутри резервного нагревателя проложите кабели
следующим образом:
