7 Технические данные
Руководство по монтажу
13
RBLQ011~016CAW1
Моноблочный малогабаритный наружный агрегат ROTEX HPSU
4P537991-1 – 2018.08
Наружный агрегат: гидромодуль
Английский Перевод
Compressor switch box Распределительная коробка
компрессора
Control box Блок управления
External outdoor ambient sensor
option
Дополнительный внешний
датчик температуры наружного
воздуха
Hydro switch box supplied from
compressor module
Распределительная коробка
гидравлической системы с
питанием от модуля
компрессора
Hydro switch box Распределительная коробка
гидравлической системы
Indoor Внутренний
Normal kWh rate power supply Обычная подача
электропитания
Only for normal power supply
(standard)
Только для электропитания в
нормальном режиме работы
(стандартно)
Only for preferential kWh rate
power supply (compressor)
Только для источника
электропитания в режиме
предпочтительного
энергосбережения
(компрессор)
Outdoor Наружный
Use normal kWh rate power
supply for hydro switch box
Для распределительной
коробки гидравлической
системы используйте обычный
источник электропитания
A1P Основная печатная плата
A2P Печатная плата контура тока
Английский Перевод
B1L Датчик расхода
E11H Гибкий трубчатый нагреватель
(15,6Вт)
E12H Нагреватель расширительного
бака (50Вт)
E13H Нагреватель пластинчатого
теплообменника (50Вт)
E14H Нагреватель внутренних
трубопроводов 1 (50Вт)
E15H Нагреватель внутренних
трубопроводов 2 (33Вт)
F1U (A1P) Предохранитель T, 5A, 250В
K*R (A1P) Электромагнитное реле
M1P Главный насос подачи
Q4DI # Автоматический выключатель
защиты от замыкания на
землю
R1T Термистор на выходе воды из
теплообменника
R3T Термистор на стороне жидкого
хладагента
R4T Термистор на входе воды
R6T * Внешний датчик температуры
наружного воздуха
S1L Переключатель потока
TR1 Трансформатор
электропитания
X*A, X*Y (A1P, A2P) Разъем
X*M Клеммная колодка
*: Опция
#: Приобретается на месте

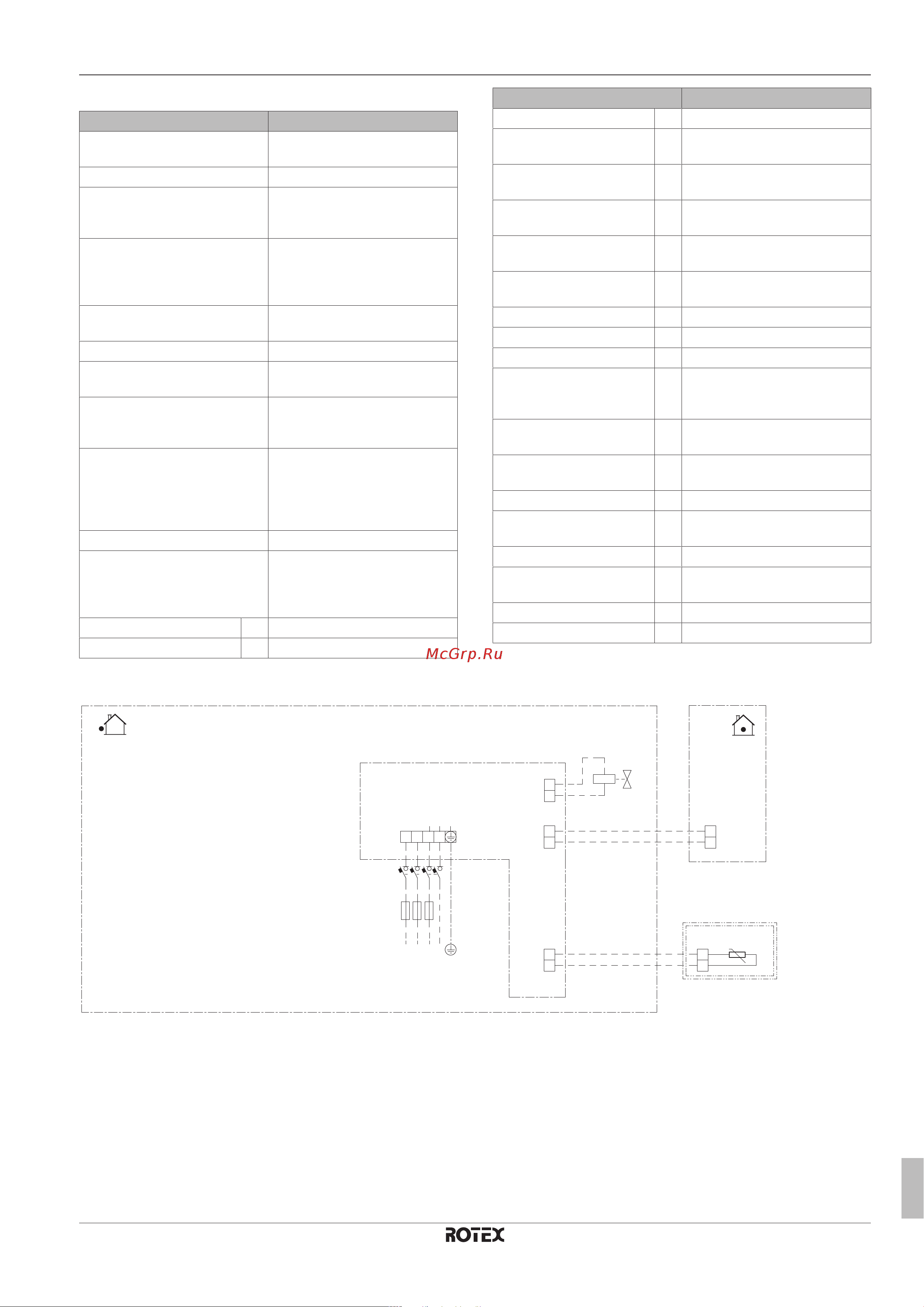

Схема электрических соединений
Распределительная коробка г
идравлической системы
Электропитание
Q4DI
X3M
X5M
X5M
XAG1
X1M
3N~, 50 Гц
400 В~
Электропитание
N
L3L2L1
L3L2L1
N
M2S
Норм. откр.
клапан
1
2
2
1
2
1
1
2
5
6
R6T
-t°
дополнительный внешний
датчик температуры
наружного воздуха
