Daikin RBLQ016CAW1 [6/16] Монтаж

4 Монтаж

Руководство по монтажу

RBLQ011~016CAW1

Моноблочный малогабаритный наружный агрегат ROTEX HPSU

4P537991-1 – 2018.08

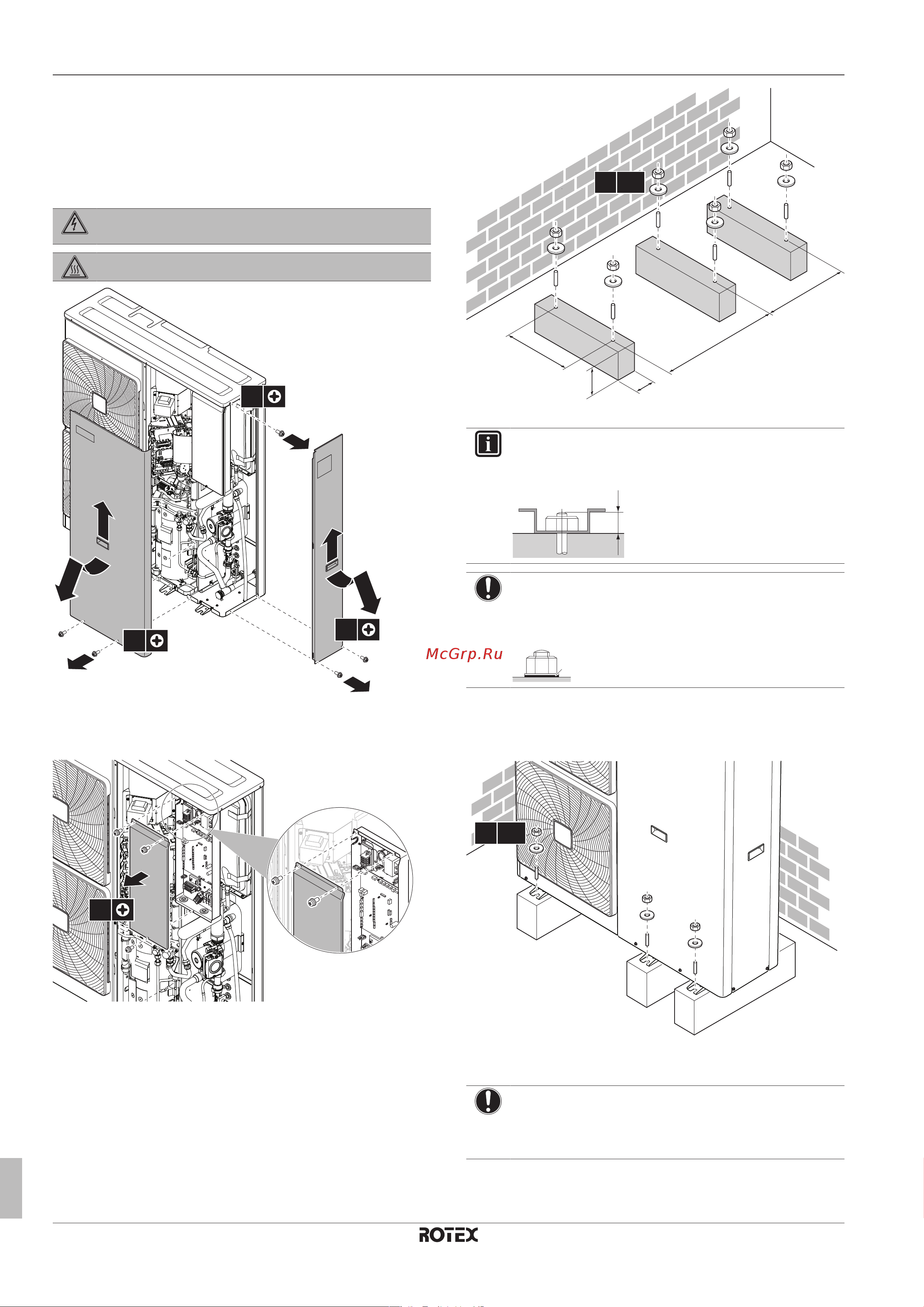

4 Монтаж

4.1 Открытие агрегата

4.1.1 Чтобы открыть наружный агрегат

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ

ТОКОМ

ОПАСНО! РИСК ОЖОГОВ

1×

2×

4.1.2 Открытие крышки распределительной

коробки наружного агрегата

3×

4.2 Монтаж наружного агрегата

4.2.1 Подготовка монтажной конструкции

Подготовьте 6 комплектов анкерных болтов, гаек и шайб

(приобретаются на месте):

≥150

620

350

(345-355)

(mm)

261.5

6× M12

a Убедитесь в том, что не закрыты дренажные отверстия.

ИНФОРМАЦИЯ

Рекомендуемая высота верхней выступающей части

болтов составляет 20мм.

ПРИМЕЧАНИЕ

Закрепите наружный агрегат на фундаментных болтах

с помощью гаек и резиновых шайб (a). Если покрытие в

зоне крепления содрано, гайки легко ржавеют.

4.2.2 Установка наружного блока

6× M12

4.2.3 Обустройство дренажа

ПРИМЕЧАНИЕ

Если блок эксплуатируется в условиях холодного

климата, необходимо принять меры ВО ИЗБЕЖАНИЕ

замерзания откачиваемого конденсата.
