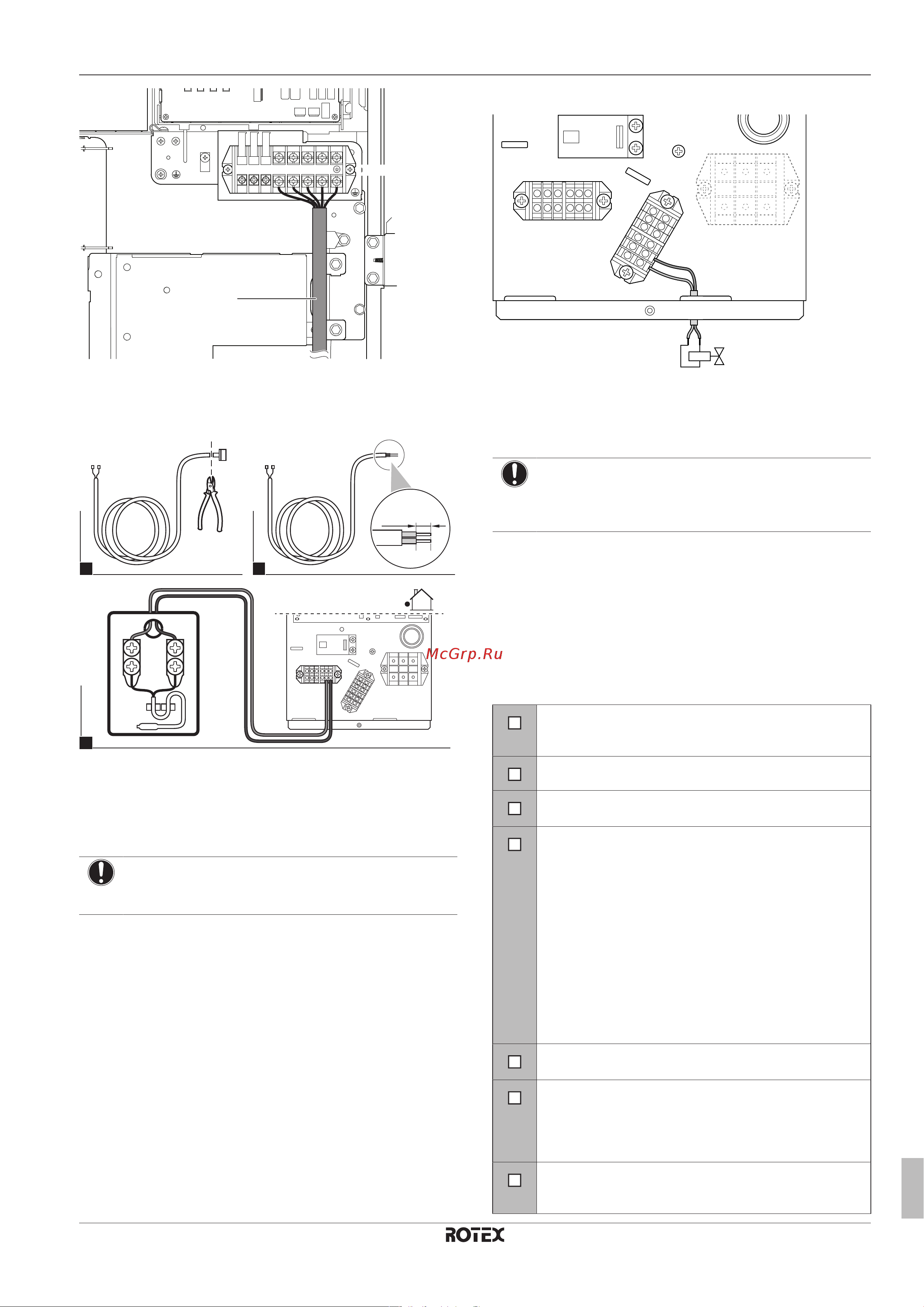

5 Пусконаладка
Руководство по монтажу
9
RBLQ011~016CAW1
Моноблочный малогабаритный наружный агрегат ROTEX HPSU
4P537991-1 – 2018.08
1 2 3 L1 L2 L3 N
X1M
a
a Кабель питания (с заземлением)
4.4.3 Подсоединение дистанционного
наружного датчика
1 2
10 mm
3
5 6
X5M
4.4.4 Подсоединение запорного клапана
1 Подсоедините кабель управления клапана к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Подсоедините только клапана NO (нормально
открытые).
NO
X5M
X3M
M2S
2
1
5 Пусконаладка
ПРИМЕЧАНИЕ
НИКОГДА не эксплуатируйте блок без термисторов и/
или датчиков/реле давления. Это может привести к
возгоранию компрессора.
5.1 Предпусковые проверочные
операции
После монтажа блока проверьте, прежде всего, следующее.
После выполнения проверки по всем пунктам блок
НЕОБХОДИМО закрыть, и ТОЛЬКО после этого на него можно
подавать электропитание.
В зависимости от схемы системы могут быть доступны не все
компоненты.
Полностью изучены инструкции по монтажу как
описано в руководстве по применению для
установщика.
Наружный агрегат установлен правильно.
Резервуар моноблока HPSU установлен должным
образом.
Следующая проводка на месте проложена согласно
доступной документации и действующему
законодательству:
▪ между местной электрической сетью и наружным
агрегатом
▪ между местной электрической сетью и
резервуаром моноблока HPSU
▪ между местной электрической сетью и
дополнительным резервным нагревателем в
резервуаре моноблока HPSU (если предусмотрен)
▪ между наружным агрегатом и резервуаром
моноблока HPSU
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Предохранители или иные предохранительные
устройства устанавливаются по месту монтажа
оборудования согласно указаниям, изложенным в
этом документе. Замена их перемычками НЕ
допускается.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
