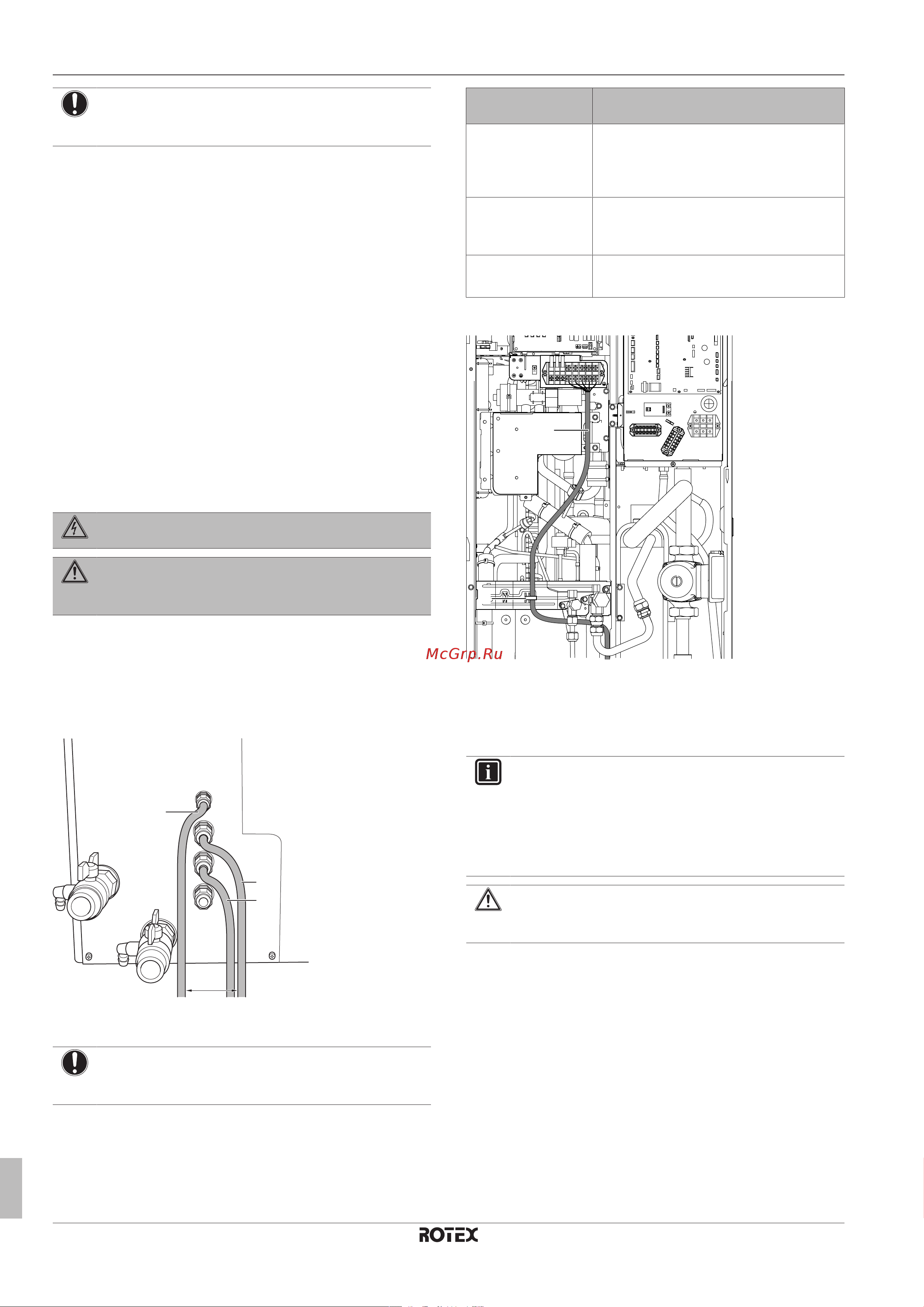

4 Монтаж
Руководство по монтажу
8
RBLQ011~016CAW1
Моноблочный малогабаритный наружный агрегат ROTEX HPSU
4P537991-1 – 2018.08
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
4.3.2 Для изоляции трубопровода воды
Трубопроводы во всем контуре воды СЛЕДУЕТ изолировать,
чтобы предотвратить конденсацию влаги во время работы в
режиме охлаждения и потери холодо- и
теплопроизводительности.
Чтобы предотвратить замерзание наружных трубопроводов
воды в зимний сезон, толщина уплотнительного материала
ДОЛЖНА составлять не менее 13мм (при λ=0,039Вт/мК).
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
Для защиты трубопроводов воды и запорных клапанов от
замерзания в зимний период добавьте ленточный нагреватель
(приобретается по месту). Если температура снаружи может
упасть ниже –20°C, а ленточный нагреватель не используется,
запорные клапаны рекомендуется устанавливать в помещении.
4.4 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
4.4.1 Подключение электропроводки к
наружному блоку
1 Снимите крышку распределительной коробки. См. раздел
"4.1.1Чтобы открыть наружный агрегат"на стр.6.
2 Проложите проводку через заднюю стенку блока:
a
b
c
≥25 mm
a Кабель низкого напряжения
b Кабель высокого напряжения
c Кабель электропитания
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 25мм.
Проводка Допустимые кабели (зависят от
установленных опций)
a
Низкое напряжение
▪ Подсоедините кабель к резервуару
моноблока HPSU
▪ Дистанционный наружный датчик
(опция)
b
Высокое
напряжение
▪ Запорный клапан (приобретается на
месте)
c
Электропитание
▪ Электропитание
3 Внутри блока проложите кабели следующим образом:
b
a
a Кабель электропитания
b Кабельная стяжка
4 Убедитесь в том, что кабель НЕ соприкасается с острыми
кромками или с горячим газовым трубопроводом.
5 Установите крышку распределительной коробки.
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.4.2 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию.
