Сведения об этой документации
Руководство по монтажу
EKLN140A1
2
Малошумный корпус
4P650154-1 – 2021.03
Содержание
1 Сведения об этой документации ............................................ 2
1.1 Сведения об этом документе ..................................... 2
2 Информация о блоке ............................................................... 2
2.1 Детали .......................................................................... 2
2.2 Принадлежности .......................................................... 2
3 Информация об агрегате и дополнительном
оборудовании ........................................................................... 3
3.1 Допустимые сочетания ............................................... 3
3.2 Допустимое дополнительное оборудование ............. 3
4 Монтаж агрегата ....................................................................... 3
4.1 Подготовка места монтажа ......................................... 3
4.2 Монтаж корпуса ........................................................... 3
4.3 Проводка ...................................................................... 5
4.4 Крепление теплового насоса ...................................... 6
4.5 Монтаж ламелей .......................................................... 6
4.6 Монтаж панелей и уплотнения рециркуляционного
соединения ................................................................... 8
4.7 Конфигурирование ...................................................... 9
4.8 Техническое обслуживание ........................................ 9
1 Сведения об этой документации
1.1 Сведения об этом документе
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Целевая аудитория
Уполномоченные специалисты по монтажу
Технические данные
• Некоторые новейшие технические данные доступны на
региональном (общедоступном) веб-сайте компании Daikin.
• Полный комплект новейших технических данных доступен
на бизнес-портале компании Daikin (требуется
аутентификация).
2 Информация о блоке
ПРИМЕЧАНИЕ
Перед началом работы следует проверить упаковку и
детали на предмет повреждений и убедиться, что
отправление укомплектовано надлежащим образом.
ПРИМЕЧАНИЕ
Все листовые детали защищены защитной пленкой.
Снимать защитную пленку с детали следует
непосредственно перед монтажом.
2.1 Детали
Блок состоит из следующих деталей:
• Профиль несущей рамы, передний (1 шт.)
• Профиль несущей рамы, задний (1 шт.)
• Профиль несущей рамы, левый (1 шт.)
• Профиль несущей рамы, правый (1 шт.)
• Угловые кронштейны несущей рамы (4 шт.)
• Уплотнительная подушка несущей рамы (3 шт.)
• Опорная балка, передняя (1 шт.)
• Опорная балка, задняя (1 шт.)
• Опорная перегородка, верхняя (1 шт.)
• Опорная перегородка, нижняя (1 шт.)
• Поглотители вибрации (4 шт.)
• Резиновый профиль закругленного сечения (1 м)
• Уплотнительная подушка опорной рамы (1 шт.)
• Вертикальная опора, левая (2 шт.)
• Вертикальная опора, правая (2 шт.)
• Нижняя ламель (2 шт.)
• Промежуточная ламель (8 шт.)
• Верхняя ламель (2 шт.)
• Верхняя панель (1 шт.)
• Боковая панель, левая (1 шт.)
• Боковая панель, правая (1 шт.)
• Уплотнительные ленты

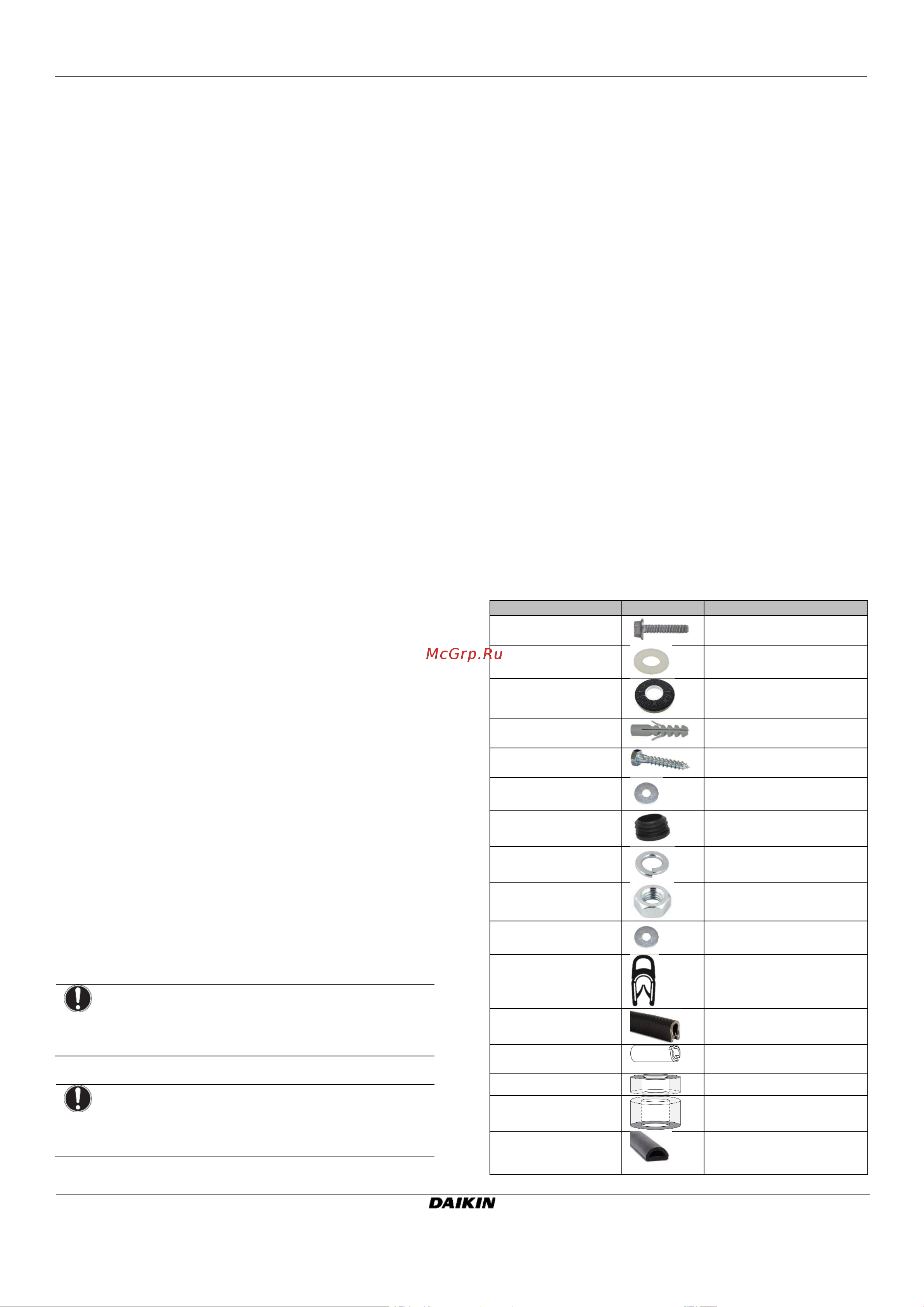

2.2 Принадлежности
В состав блока входят следующие принадлежности:
Принадлежности
(1)
Рисунок
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
