Монтаж агрегата
Руководство по монтажу
EKLN140A1
4
Малошумный корпус
4P650154-1 – 2021.03
4. Установите несущую раму перпендикулярно — для этого
лучше всего подойдет большой разметочный угольник.
Стороны углов должны быть полностью перпендикулярны
(90°).
5. Прикрепите несущую раму к полу с помощью болтов
с квадратной головкой (поз. E), подложив плоские
металлические шайбы (поз. F).
(Дополнительно) В случае необходимости при работе
с каменным основанием используйте полиамидные дюбели
(поз. D).
6. Установите на несущую раму 4 круглых пластиковых
заглушек-распорок (поз. G). Вдавите их в отверстия в
верхней части, поверх которых позже будут установлены
панели.

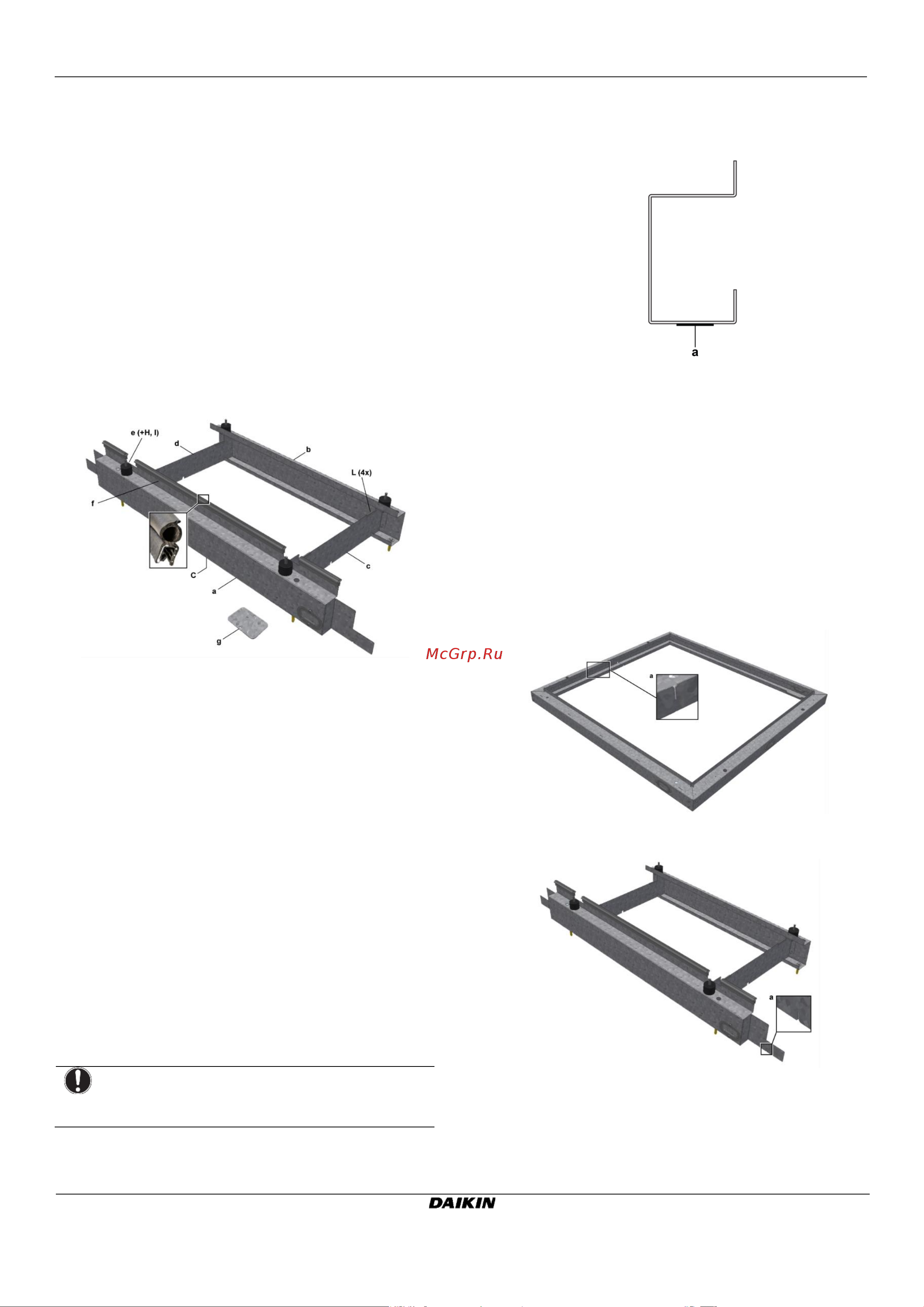

4.2.2 Монтаж опорной рамы
Детали
Опорная рама состоит из следующих деталей:
a
Опорная балка, передняя
b
Опорная балка, задняя
c
Опорная перегородка, верхняя
d
Опорная перегородка, нижняя
e
Поглотители вибрации
f
Резиновый профиль закругленного сечения
g
Уплотнительная подушка несущей рамы
C, H, I, L
Принадлежности
Установите опорную раму
1. Расположите переднюю опорную балку (a) и заднюю
опорную балку (b) параллельно друг другу так, чтобы
открытые секции были обращены друг к другу.
2. Продвиньте верхнюю опорную перегородку (c) и нижнюю
опорную перегородку (d) между 2 опорными балками.
3. Убедитесь, что все отверстия в опорных балках и
перегородках совмещены.
4. Прикрепите поглотители колебаний (e) к опорным балкам и
перегородкам с помощью пружинных шайб M8 (поз. H).
5. Соедините опорные балки и перегородки между собой с
помощью самонарезающих болтов M5 (поз. A).
ПРИМЕЧАНИЕ
Затяните болты от руки (максимальный момент
затяжки составляет 5 Н·м).
6. Прикрепите 1 полосу уплотнительной ленты (поз. C) к обеим
опорным балкам. Закрепите полученный узел в центре
профиля передней опорной балки (a) и профиля задней
опорной балки (b).
Уплотнительная лента (поз. C)
7. (Дополнительно) В случае необходимости для
использования в качестве основания влагосборного
поддона — установите верх обеих промежуточных
перегородок с отделочным резиновым профилем
П-образного сечения (поз. L) на верхней детали (4 места).
Разрежьте отделочный резиновый профиль П-образного
сечения на 4 равных отрезка по 3 см и разместите их на
концах опорных перегородок.
8. Установите переднюю часть крайней передней опорной
балки с резиновым профилем закругленного сечения (F).
Разрежьте профиль на отрезки надлежащей длины
обеспечивая при этом, чтобы резиновый профиль
прерывался в прорезях.
9. Вставьте опорную раму в несущую раму, используя пазы.
Расположение паза в несущей раме
Расположение паза в опорной раме
