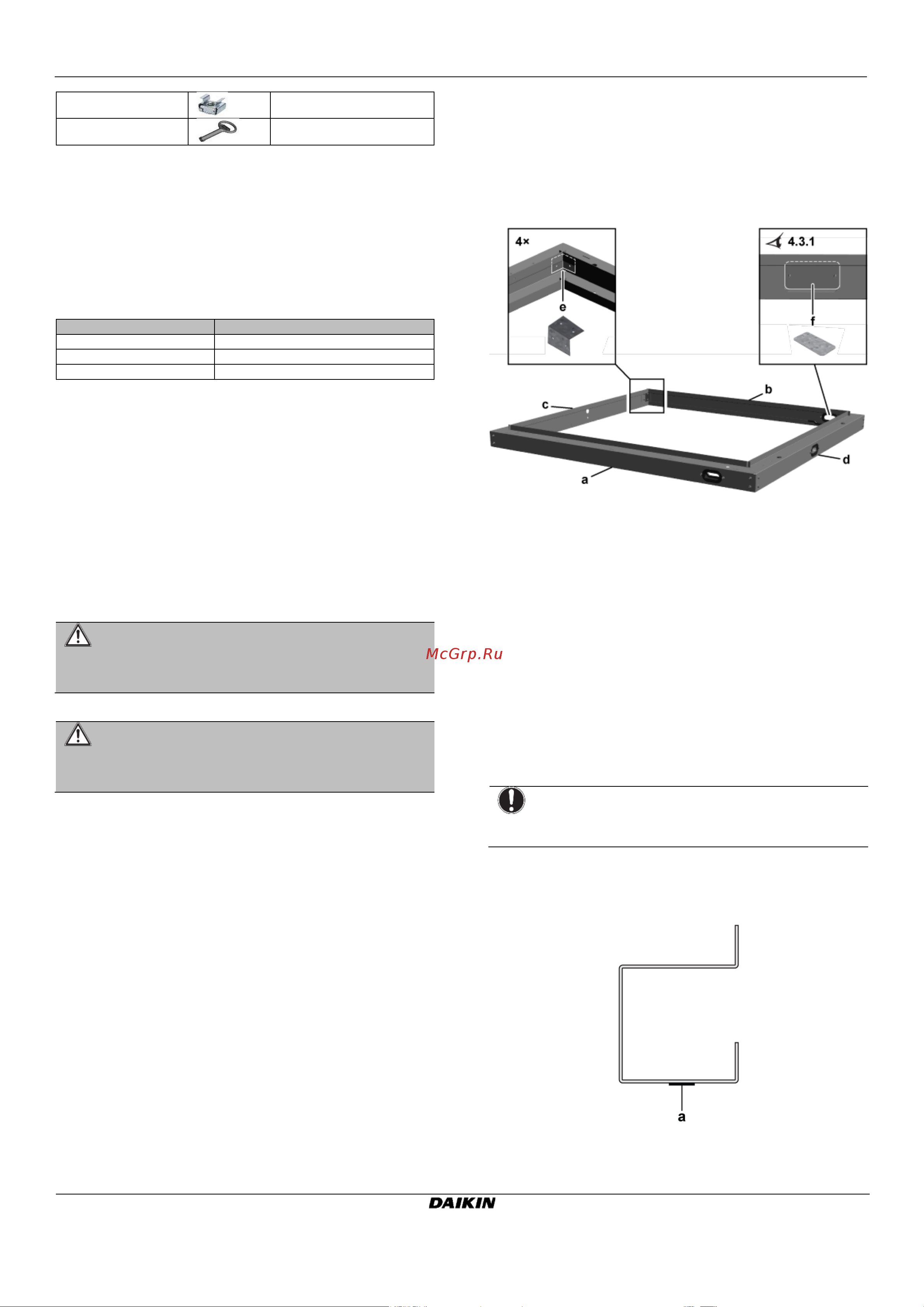

Информация об агрегате и дополнительном оборудовании
EKLN140A1
Руководство по монтажу
Малошумный корпус
3
4P650154-1 – 2021.03
Q
Клетевая гайка M5
R
Ключ
(1)
3 Информация об агрегате и
дополнительном оборудовании
3.1 Допустимые сочетания
Агрегат
Малошумный корпус
(1)
RZAG71/100/125/140N7*
O
RZA200/250D7Y1B
O
RXYSA4/5/6A7*
O
(1)
O = дополнительное оборудование
3.2 Допустимое дополнительное
оборудование
Дренажный поддон и ленточный нагреватель
Служит для слива дренажной воды.
• Дренажный поддон (EKLN140-DP)
• Ленточный нагреватель (EKLN140-DPHT)
4 Монтаж агрегата
ПРЕДУПРЕЖДЕНИЕ
Монтаж должен выполнять уполномоченный
специалист по монтажу. Для установки малошумного
корпуса необходимо два человека.
ПРЕДУПРЕЖДЕНИЕ
У деталей могут быть острые края. Во время
монтажных работ надевайте предохраняющие от
порезов рабочие перчатки.
4.1 Подготовка места монтажа
Требования к месту монтажа наружного агрегата
Необходимо обеспечить горизонтальное, ровное и устойчивое
основание (бетон, настил, деревянный каркас). Со всех сторон
рамы должно быть свободное пространство не менее 1 м.
Инструменты
Агрегат может быть установлен с помощью следующих обычных
инструментов:
• Предохраняющие от порезов рабочие перчатки
• Кусачки
• Универсальный нож
• Рулетка
• Разметочный угольник
• Средство для обезжиривания
• Звездообразная отвертка TXP25
• Ключ (трубный) на 10
• Ключ на 13
• Дрель со сверлом по камню 8 мм (если основание бетонное)
4.2 Монтаж корпуса
4.2.1 Монтаж несущей рамы
Детали
Монтаж следует начать с установки несущей рамы, которая
состоит из следующих деталей:
a
Профиль несущей рамы, передний
b
Профиль несущей рамы, задний
c
Профиль несущей рамы, левый
d
Профиль несущей рамы, правый
e
Угловые кронштейны для несущей рамы
f
Уплотнительная подушка несущей рамы
Установите несущую раму
Несущая рама состоит из 4 прямолинейных (a...d) и 4 угловых (e)
деталей. На концах 4 прямолинейных деталей предусмотрены
выемки для их соединения друг с другом.
1. Наложите угловые кронштейны на углы.
2. Скрепите углы самонарезающими болтами M5 (поз. A),
подложив шайбы (поз. B).
ПРИМЕЧАНИЕ
Затяните болты от руки (максимальный момент
затяжки составляет 5 Н·м).
3. Прикрепите 1 полосу уплотнительной ленты (поз. C) к
основанию. Закрепите полученный узел в центре профиля.
Сделайте прорези в резиновом профиле в районе
дренажных отверстий (в 2 местах).
a
Уплотнительная лента (поз. C)
