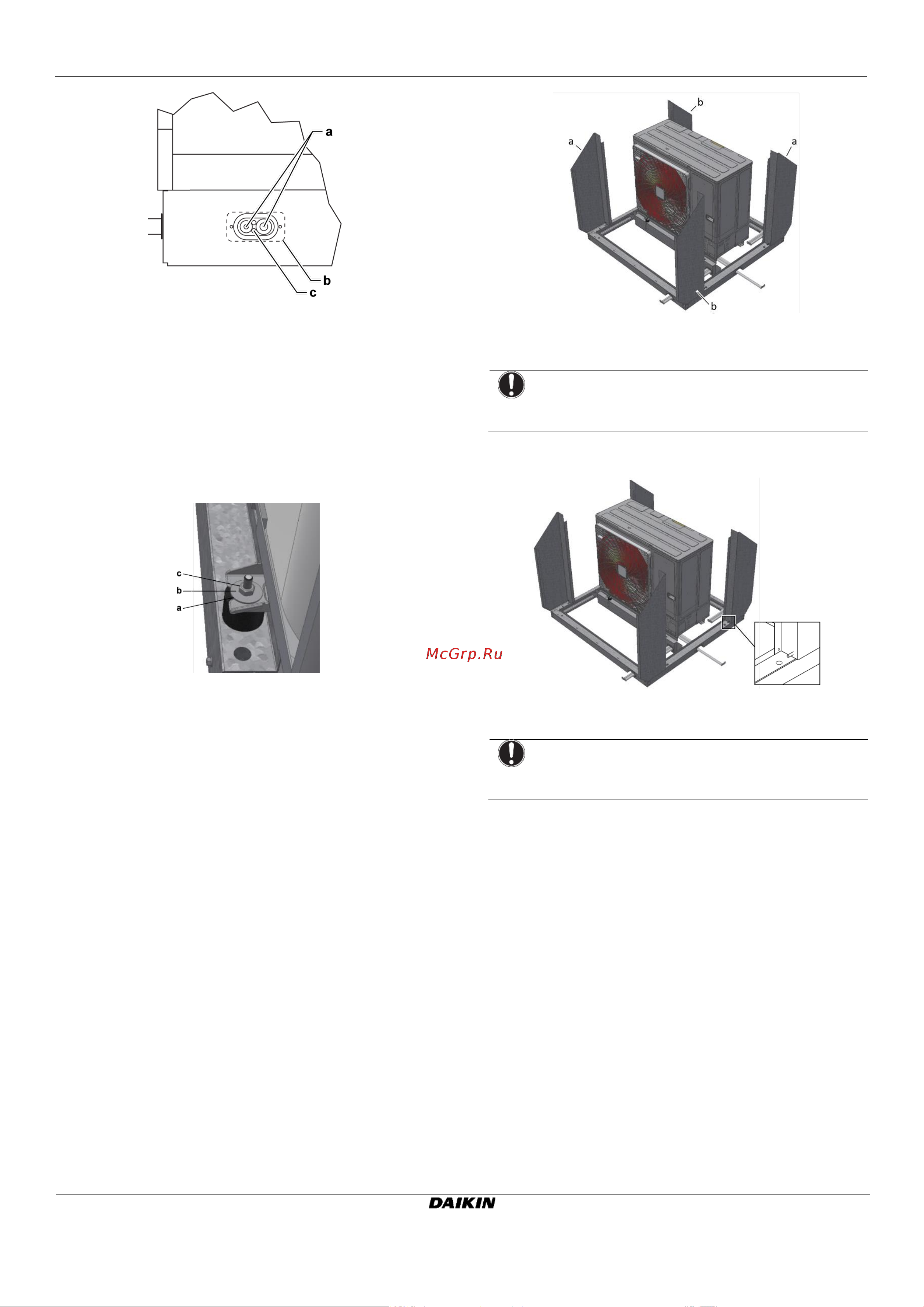

Монтаж агрегата
Руководство по монтажу
EKLN140A1
6
Малошумный корпус
4P650154-1 – 2021.03
a
Охлаждающие трубы
b
Накладная пластина располагается внутри. Размещается в
3 местах (см. вид сверху). Трубы уплотнены резиновым
профилем.
c
Электрические кабели
4.4 Крепление теплового насоса
1. Закрепите тепловой насос, используя плоские
металлические шайбы M8 (поз. J), пружинные шайбы M8
(поз. H) и гайки M8 (поз. I).
a
Плоская металлическая шайба M8
b
Пружинная шайба M8
c
Гайка М8
2. Подсоедините трубы и кабели от теплового насоса в
соответствии с руководством по монтажу теплового насоса.
4.5 Монтаж ламелей
4.5.1 Монтаж рамы ламелей
Детали
Рама ламелей состоит из следующих деталей:
• Вертикальная опора, левая (a)
• Вертикальная опора, правая (b)
Установите раму ламелей
1. Установите левые (а) и правые (b) вертикальные опоры на
несущей раме.
2. Закрепите подкладки самонарезающими болтами M5
(поз. A), подложив шайбы (поз. B).
ПРИМЕЧАНИЕ
Затяните болты от руки (максимальный момент
затяжки составляет 5 Н·м).
3. Вставьте пластиковые направляющие штифты (поз. M)
в нижнюю часть вертикальной опоры.
4. Закрепите подкладки самонарезающими болтами M5
(поз. A), подложив шайбы (поз. B).
ПРИМЕЧАНИЕ
Затяните болты от руки (максимальный момент
затяжки составляет 5 Н·м).
5. Надвиньте пластиковую распорную втулку 15×3 (поз. N) на
нижние направляющие штифты.
4.5.2 Монтаж ламелей
Детали
На обеих сторонах рамы установлены следующие ламели:
