3 Управление
Руководство по эксплуатации
11
RoCon+ HP
RoCon+ HP
008.1444207_00 – 07/2018 – RU
3.3.7 Настройка программ таймера
Для настройки постоянных программ таймера (см. Глава 4.3.2)
используется функция программ таймера. Она позволяет зада-
вать по 3 коммутационных цикла на каждый день. Возможен
ввод данных для каждого дня неделя по отдельности или блока-
ми «с понедельника по пятницу», «с субботы по воскресенье» и
«с понедельника до воскресенья». Выбранные коммутационные
циклы отображаются на экране обзора соответствующей про-
граммы на сером фоне (Рисунок 3-9).
Период времени Коммутационный цикл
Отдельный день недели (поне-
дельник,вторник…)
1. С 06:00 до 22:00
2. С xx:xx до xx:xx
3. С xx:xx до xx:xx
Рабочая неделя (с понедель-
никапопятницу)
1. С 06:00 до 22:00
2. С xx:xx до xx:xx
3. С xx:xx до xx:xx
Выходные (субботаивоскресе-
нье)
1. С 06:00 до 22:00
2. С xx:xx до xx:xx
3. С xx:xx до xx:xx
Вся неделя (с понедельни-
каповоскресенье)
1. С 06:00 до 22:00
2. С xx:xx до xx:xx
3. С xx:xx до xx:xx
Табли-
ца3-7
Структура постоянных программ таймера
ИНФОРМАЦИЯ
Настройки времени для коммутационного цикла в про-
грамме отдельного дня недели или в программе блока
перенимаются и для остальных периодов времени,
если они касаются одних и тех же дней недели.
▪ Для отдельного дня недели «Понедельник» (Monday)
время начала первого коммутационного цикла изме-
няется с 06:00 на 05:00. В периодах времени «С по-
недельника по пятницу» (Monday–Friday) и «С поне-
дельника по воскресенье» (Monday–Sunday) первый
коммутационный цикл автоматически изменяется с
06:00 на 05:00.

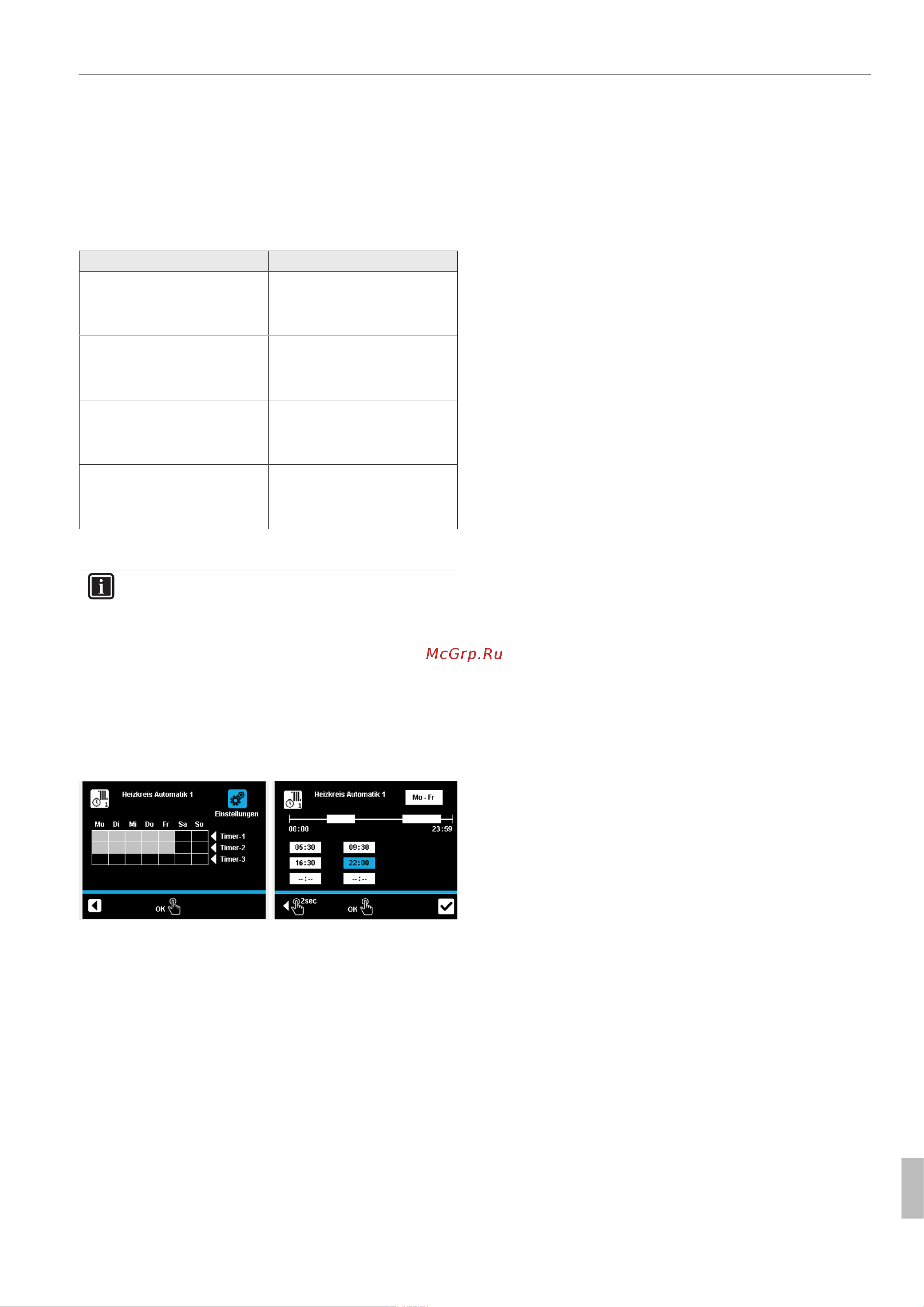

Рису-
нок3-9
Функция программы таймера с экраном обзора
(слева) и экраном настройки (справа)
Пример: настройка коммутационных циклов 1 и 2 с понедельни-
ка по пятницу для программы [Heating circuit automatic 1]
[→Main menu →Time program →Automatic 1]:
1 Поворачивать поворотную кнопку по часовой стрелке до вы-
деления синим значка настройки.
2 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Откроется экран настройки с мигающим синим полем
выбора периода времени.
3 Вращением поворотной кнопки по часовой стрелке выбрать
необходимый период времени.
4 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Индикация переключится на поле ввода времени начала
первого коммутационного цикла.
5 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Поле ввода времени начала первого коммутационного
цикла начнет мигать синим цветом.
6 Вращением поворотной кнопки по часовой стрелке выбрать
необходимое время начала цикла.
7 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Индикация переключится на поле ввода времени оконча-
ния первого коммутационного цикла.
8 Вращением поворотной кнопки по часовой стрелке выбрать
необходимое время окончания цикла.
9 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Индикация переключится на поле ввода времени начала
второго коммутационного цикла.
10 Вращением поворотной кнопки по часовой стрелке выбрать
необходимое время начала цикла.
11 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Индикация переключится на поле ввода времени оконча-
ния второго коммутационного цикла.
12 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Поле ввода времени начала второго коммутационного
цикла начнет мигать синим цветом.
13 Вращением поворотной кнопки по часовой стрелке выбрать
необходимое время окончания цикла.
14 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Индикация переключится на поле ввода времени начала
третьего коммутационного цикла.
15 Поворачивать поворотную кнопку по часовой стрелке до вы-
деления синим значка подтверждения.
è Индикация переключится на значок подтверждения.
16 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Программа сохранена.
17 Длительно нажать на поворотную кнопку («Назад»).
è -Экран настройки закроется. Выбранные коммутацион-
ные циклы выделены серым фоном.
18 Поворачивать поворотную кнопку против часовой стрелки до
выделения синим значка возврата.
19 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Меню закрывается.
3.3.8 Внешнее управление
Помимо управления посредством встроенного контроллера
RoCon+ HP предусмотрена возможность настройки и управле-
ния системой и через внешние устройства.
Управление через Интернет
При наличии опционального межсетевого интерфейса
(EHS157056) контроллер RoCon+ HP можно подключить к Ин-
тернету. При этом возможно дистанционное управление устрой-
ством RoCon+ HP через мобильный телефон (с помощью мо-
бильного приложения).
