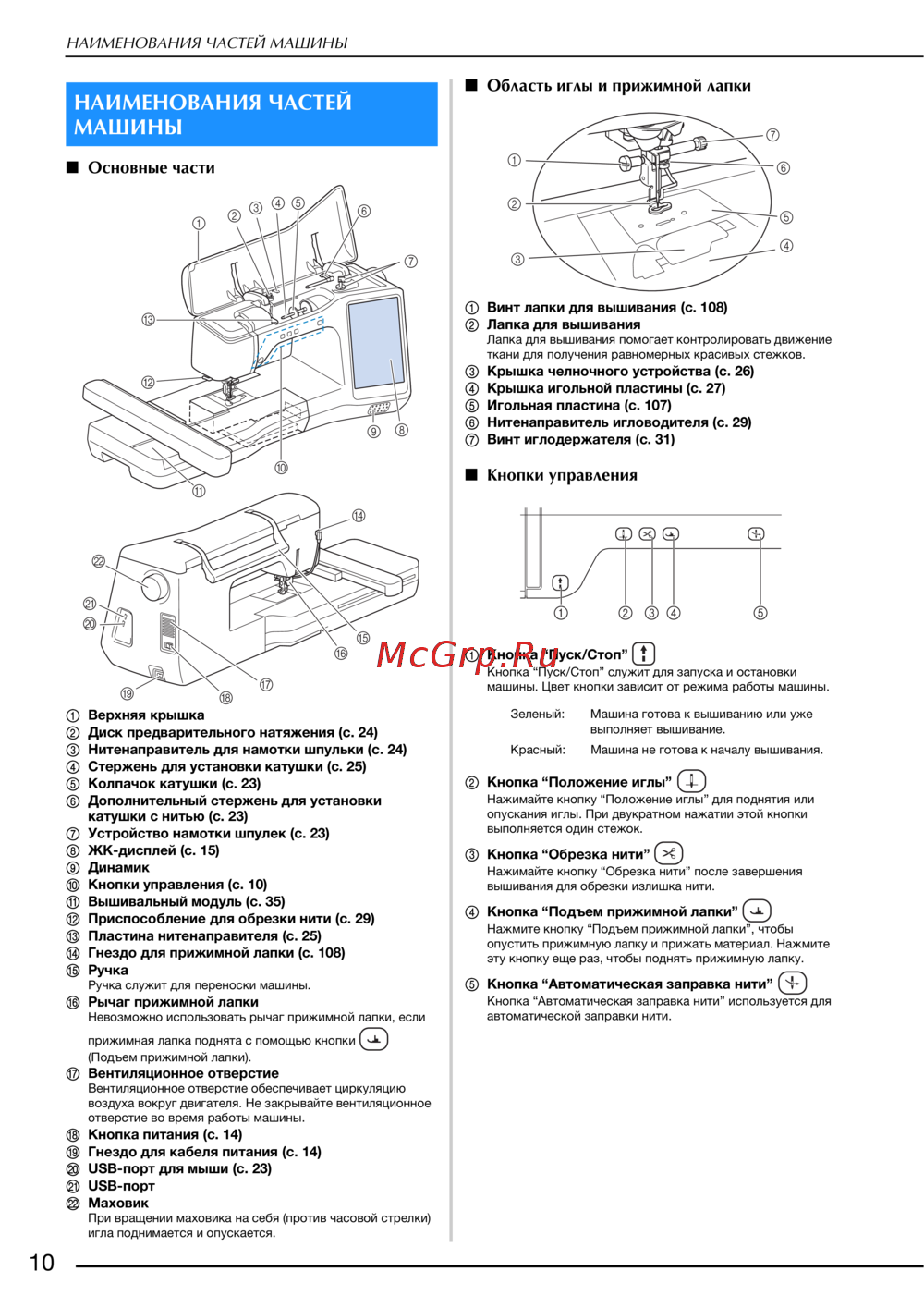

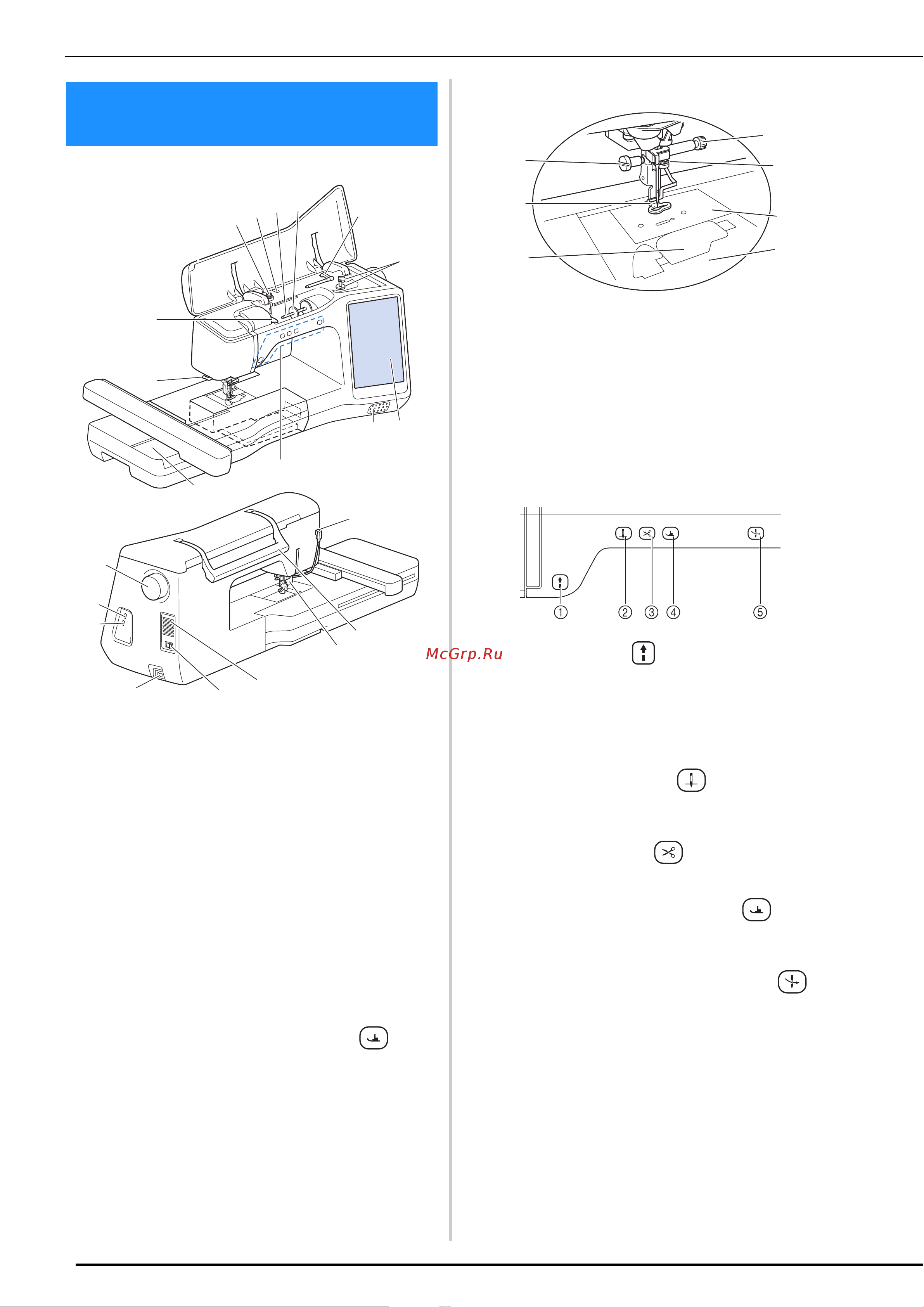

НАИМЕНОВАНИЯ ЧАСТЕЙ МАШИНЫ
10
■ Основные части
1 Верхняя крышка
2 Диск предварительного натяжения (с. 24)
3 Нитенаправитель для намотки шпульки (с. 24)
4 Стержень для установки катушки (с. 25)
5 Колпачок катушки (с. 23)
6 Дополнительный стержень для установки
катушки с нитью (с. 23)
7 Устройство намотки шпулек (с. 23)
8 ЖК-дисплей (с. 15)
9 Динамик
0 Кнопки управления (с. 10)
A Вышивальный модуль (с. 35)
B Приспособление для обрезки нити (с. 29)
C Пластина нитенаправителя (с. 25)
D Гнездо для прижимной лапки (с. 108)
E Ручка
Ручка служит для переноски машины.
F Рычаг прижимной лапки
Невозможно использовать рычаг прижимной лапки, если
прижимная лапка поднята с помощью кнопки
(Подъем прижимной лапки).
G Вентиляционное отверстие
Вентиляционное отверстие обеспечивает циркуляцию
воздуха вокруг двигателя. Не закрывайте вентиляционное
отверстие во время работы машины.
H Кнопка питания (с. 14)
I Гнездо для кабеля питания (с. 14)
J USB-порт для мыши (с. 23)
K USB-порт
L Маховик
При вращении маховика на себя (против часовой стрелки)
игла поднимается и опускается.
■ Область иглы и прижимной лапки
1 Винт лапки для вышивания (с. 108)
2 Лапка для вышивания
Лапка для вышивания помогает контролировать движение
ткани для получения равномерных красивых стежков.
3 Крышка челночного устройства (с. 26)
4 Крышка игольной пластины (с. 27)
5 Игольная пластина (с. 107)
6 Нитенаправитель игловодителя (с. 29)
7 Винт иглодержателя (с. 31)
■ Кнопки управления
1 Кнопка “Пуск/Стоп”
Кнопка “Пуск/Стоп” служит для запуска и остановки
машины. Цвет кнопки зависит от режима работы машины.
2 Кнопка “Положение иглы”
Нажимайте кнопку “Положение иглы” для поднятия или
опускания иглы. При двукратном нажатии этой кнопки
выполняется один стежок.
3 Кнопка “Обрезка нити”
Нажимайте кнопку “Обрезка нити” после завершения
вышивания для обрезки излишка нити.
4 Кнопка “Подъем прижимной лапки”
Нажмите кнопку “Подъем прижимной лапки”, чтобы
опустить прижимную лапку и прижать материал. Нажмите
эту кнопку еще раз, чтобы поднять прижимную лапку.
5 Кнопка “Автоматическая заправка нити”
Кнопка “Автоматическая заправка нити” используется для
автоматической заправки нити.
НАИМЕНОВАНИЯ ЧАСТЕЙ
МАШИНЫ
a
b
c
d
e
f
g
h
i
j
k
l
m
n
o
p
q
r
s
t
u
v
Зеленый: Машина готова к вышиванию или уже
выполняет вышивание.
Красный: Машина не готова к началу вышивания.
a
b
c
d
e
f
