Brother INNOV-IS 90E (NV 90E) [10/92] Принадлежности
![Brother INNOV-IS 90E (NV 90E) [10/92] Принадлежности](/views2/1026301/page10/bga.png)
8
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

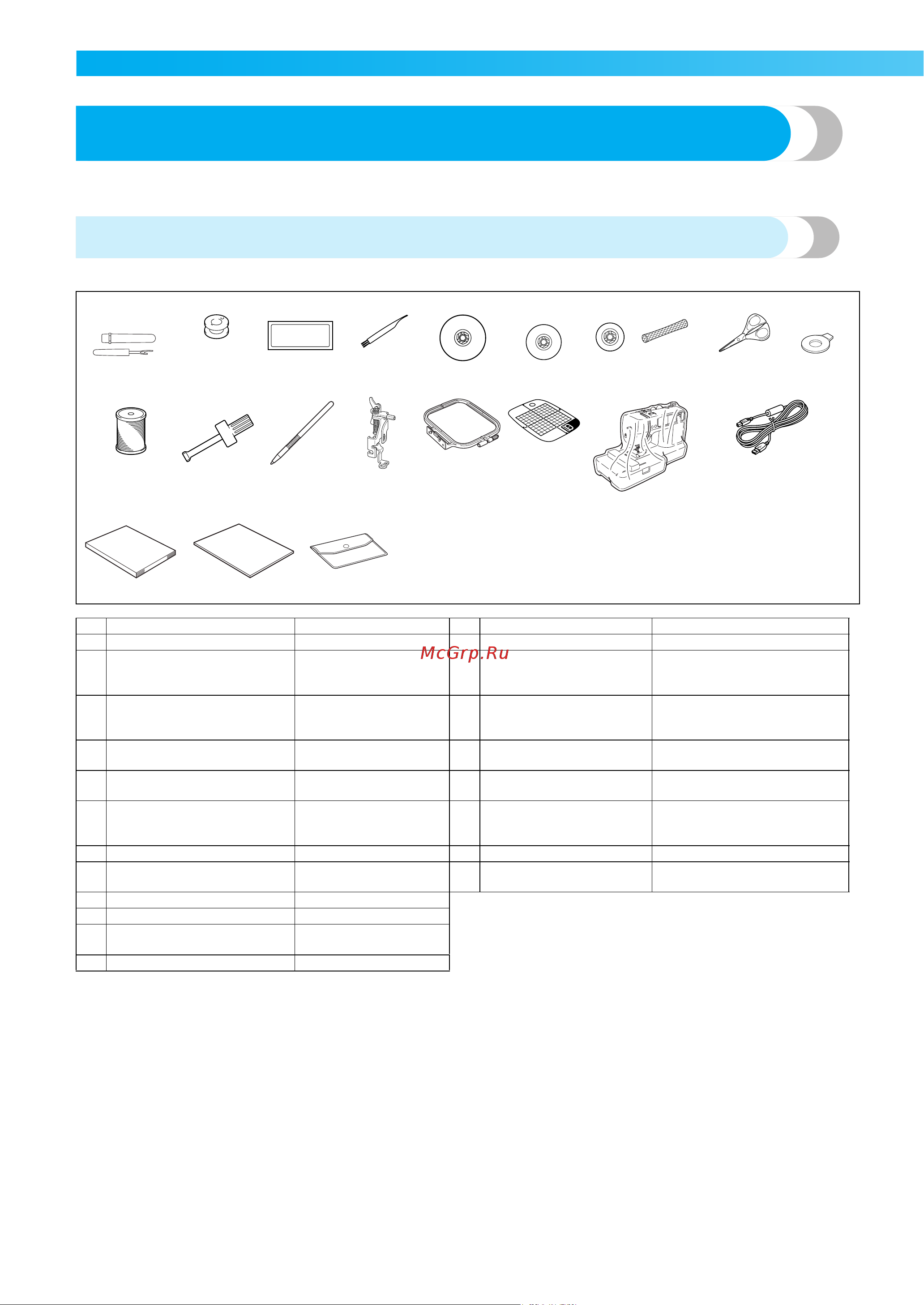

Принадлежности
После вскрытия упаковочной коробки проверьте наличие перечисленных ниже
принадлежностей. Если какие-либо из них отсутствуют или повреждены, обратитесь к дилеру.
Принадлежности в комплекте поставки
12.3.
*1
4. 5. 6. 7. 8. 9. 10.
11.
12. 13. 14. 15. 16. 17.
18. 19. 20.
*
1 75/11 - 3 иглы, 90/14 - 1 игла
№ Наименование Номер по каталогу № Наименование Номер по каталогу
1 Вспарыватель X54243-051 13 Сенсорное перо XE3069-001
2
Шпулька (4)
(Одна из них находится на
машине.)
SFB: XA5539-151
14
Лапка для вышивания
“Q”
(на машине)
XD0474-151
3 Набор игл X59535-051 15
Набор для вышивания
(средний)
В 10 см X Ш 10 см
EF62:
XA6628-102
4 Щеточка для очистки X59476-021 16
Крышка для защиты от
пыли
XE5387-001
5
Колпачок катушки
(большой)
130012-024 17 USB-кабель XD0745-051
6
Колпачок катушки
(средний)
(на машине)
XE1372-001 18
Pуко
в
одст
в
о
пользо
в
ателя
XE5532-001
7 Колпачок катушки (малый) 130013-124 19 Краткий справочник XE5366-001
8 Сетка для катушки XA5523-020 20
Сумка для
принадлежностей
XC4487-021
9 Ножницы XC1807-121
10 Дискообразная отвертка XC1074-051
11
Нить шпульки poly #90
марки Brother
EBT-PEN:
XC5996-001
12 Отвертка XC4237-021
0711-0120-C-combo_Rus.book Page 8 Wednesday, August 27, 2008 11:06 AM
