10
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Узлы и детали машины и их функции
Ниже приведены наименования различных узлов и деталей машины и описаны их функции. Перед
началом эксплуатации машины внимательно прочтите эти описания.

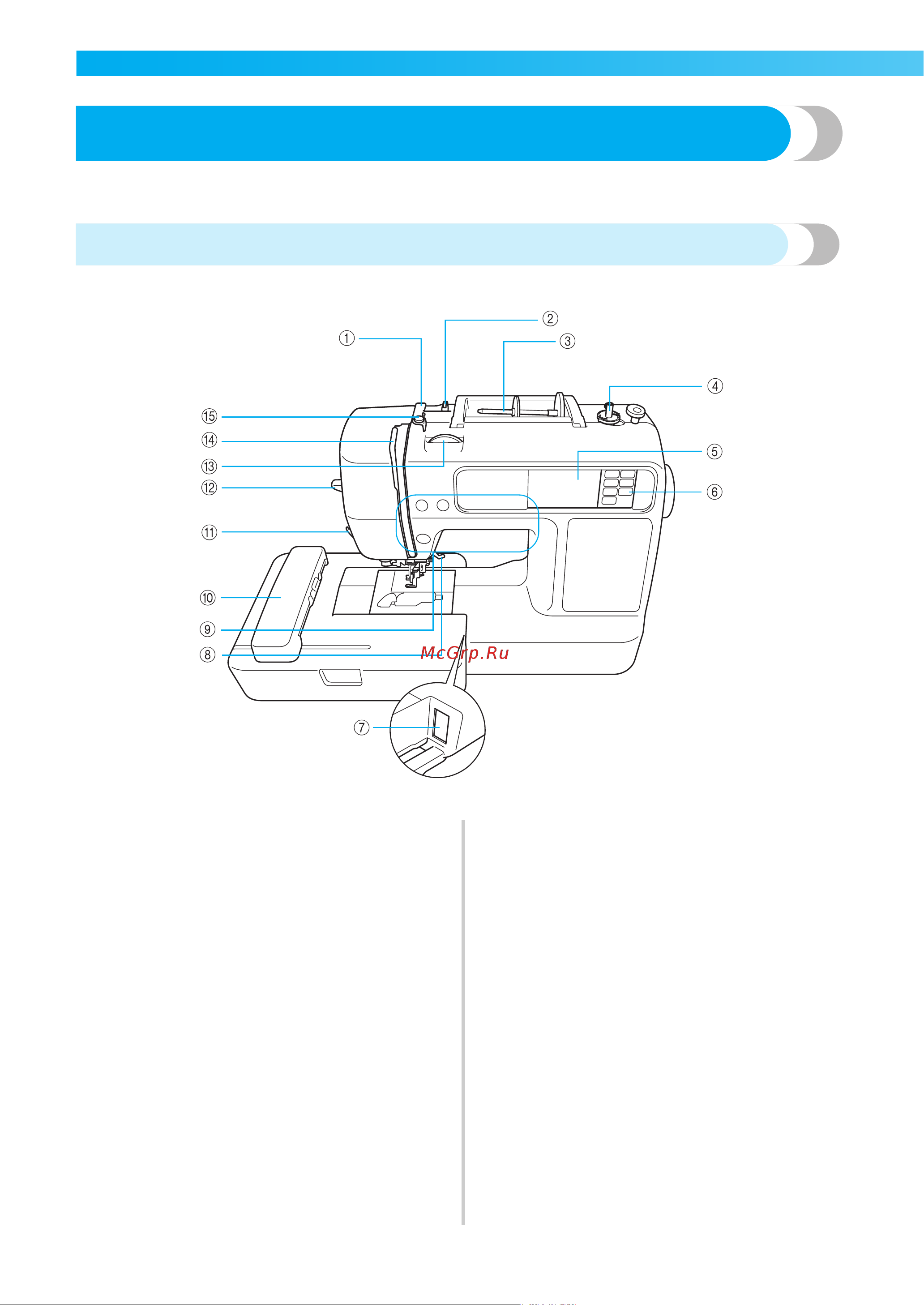

Вид спереди
a Крышка нитенаправителя (страница 31, 39)
При намотке нити на шпульку и заправке нити в машину
протяните нить под крышкой нитенаправителя.
b Нитенаправитель (страница 31, 39)
При намотке нити на шпульку и заправке нити в машину
протяните нить под крышкой нитенаправителя.
c Стержень для катушки (страница 30, 38)
Этот стержень предназначен для установки катушки с нитью.
d Устройство для намотки шпульки (страница 29)
Служит для намотки нити на шпульку.
e ЖК-дисплей (жидкокристаллический дисплей)
(сенсорная панель) (страница 22)
На ЖК-дисплее отображаются настройки
выбранного рисунка и сообщения об ошибках.
f Панель управления (страница 13)
Используйте кнопки на данной панели для выбора
рисунков вышивания, для ознакомления с
функциями машины и т.д.
g Слот для подсоединения модуля вышивания
(страница 20)
Вставьте разъем модуля вышивания.
h Рычаг прижимной лапки (страница 28)
Поднимите или опустите рычаг лапки, чтобы соответственно
поднять или опустить лапку для вышивания.
i Кнопки управления (страница 12)
Используйте данные кнопки для управления машиной.
j Модуль вышивания (страница 19)
Установите модуль вышивания на машину, затем
установите пяльцы.
k Устройство для обрезки нити (страница 40)
Для обрезания пропустите нить через это устройство.
l рычаг нитевдевателя (страница 41)
Используйте рычаг нитевдевателя для заправки нити в иглу.
m Регулятор натяжения нити (страница 63)
Настройте натяжение верхней нити с помощью данного
регулятора.
n Рычаг нитепритягивателя (страница 40)
o Нитенаправитель для намотки катушки и диск
предварительного натяжения (страница 31)
При намотке нити на шпульку проведите нить под этим
нитенаправителем и вокруг диска предварительного
натяжения.
0711-0120-C-combo_Rus.book Page 10 Wednesday, August 27, 2008 11:06 AM
