0 Руководство пользователя картплоттера GPSMAP
®
серии 700
Режимы просмотра карт и трехмерных карт
Отображение и настройка линии курса
Линия курса представляет собой черту, проведенную в продолжение носа судна по направлению движения.
Внешний вид линии курса на навигационной карте и карте рыбалки можно изменить.
Карта рыбалки доступна при наличии карты данных BlueChart g2 Vision с предварительно
записанными данными.
1. На главном экране выберите пункт
.
2. Выполните одно из следующих действий.
Выберите пункт > > >
> .
Выберите пункт > > > >
.
3. Выполните одно из следующих действий.
Выберите пункт . Введите расстояние до конца линии курса.
Выберите пункт . Введите время, оставшееся до достижения конечной точки линии курса.
4. Выберите пункт
.

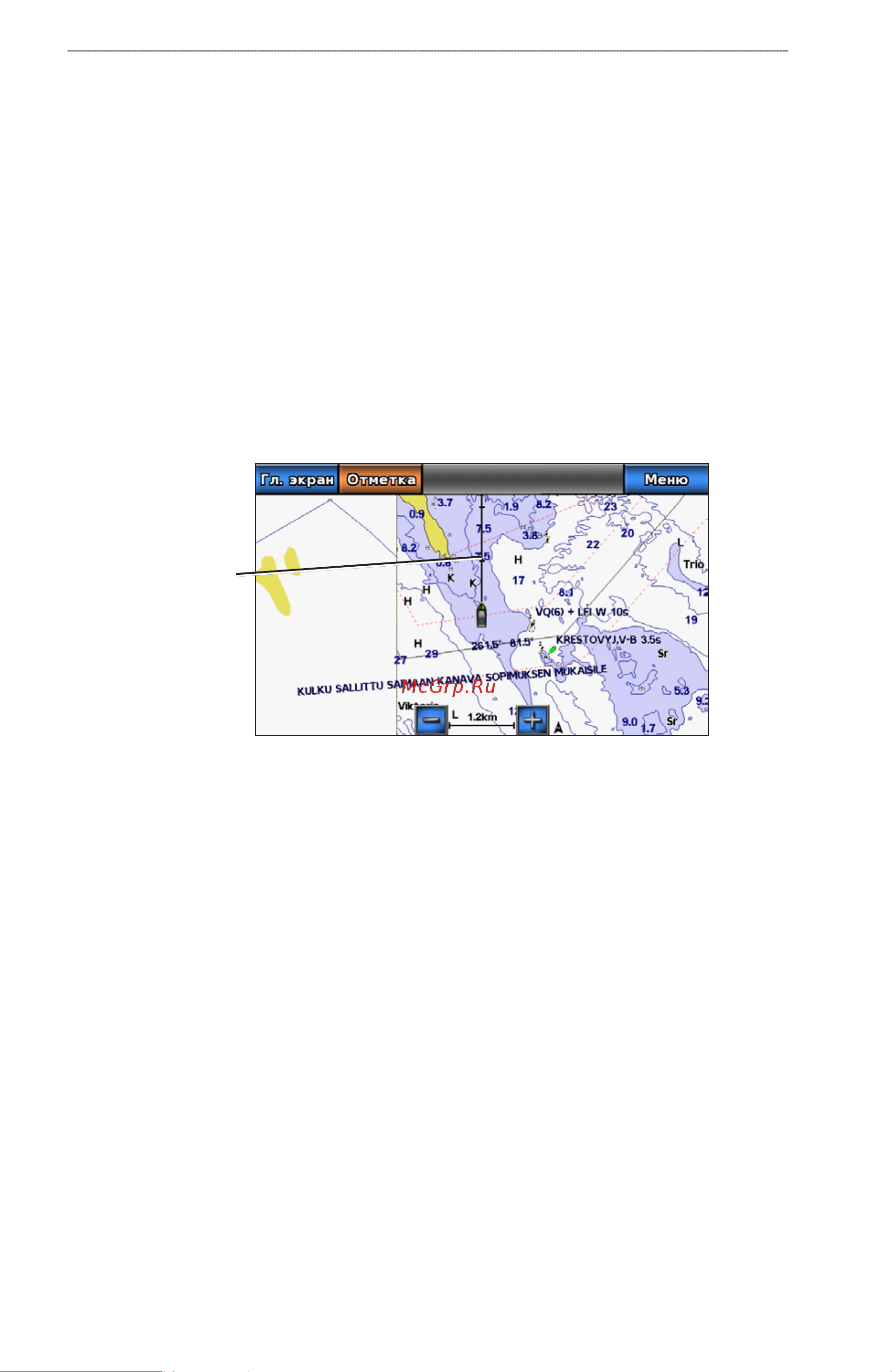

Линия курса
Отображение и настройка отметок глубины
На навигационной карте можно включить отображение отметок глубины и настроить опасную глубину.
Отметки глубин, значение которых равно или меньше значения опасной глубины будут отмечены красным
текстом.
1. На главном экране выберите пункт
> > >
> > >.
2. Выберите пункт
> .
3. Введите опасную глубину.
4. Выберите пункт
.
•
•
•
•
