Руководство пользователя картплоттера GPSMAP
®
серии 700
Режимы просмотра карт и трехмерных карт
Перенос данных с карты памяти BlueChart g2 Vision на компьютер для резервного хранения или просмотра
невозможен. Карту памяти BlueChart g2 Vision можно использовать только на устройствах Garmin GPS и
Garmin HomePort
™
, совместимых с такими картами памяти.
Вставлять и извлекать карту данных BlueChart g2 Vision можно как при выключенном, так и при включенном
картплоттере (стр. 2).
Mariner’s Eye 3D
Карты данных BlueChart g2 Vision позволяют использовать функцию “Mariner’s Eye 3D”, которая
обеспечивает детальную трехмерную визуализацию перспективы из точки над судном и позади него
(в соответствии с курсом), что облегчает визуальную навигацию. Этот режим требуется при навигации
через сложные отмели, рифы, мосты или каналы, а также при определении маршрута входа и выхода в
незнакомых портах или местах якорной стоянки
На главном экране выберите Карты > Mariner’s Eye 3D.

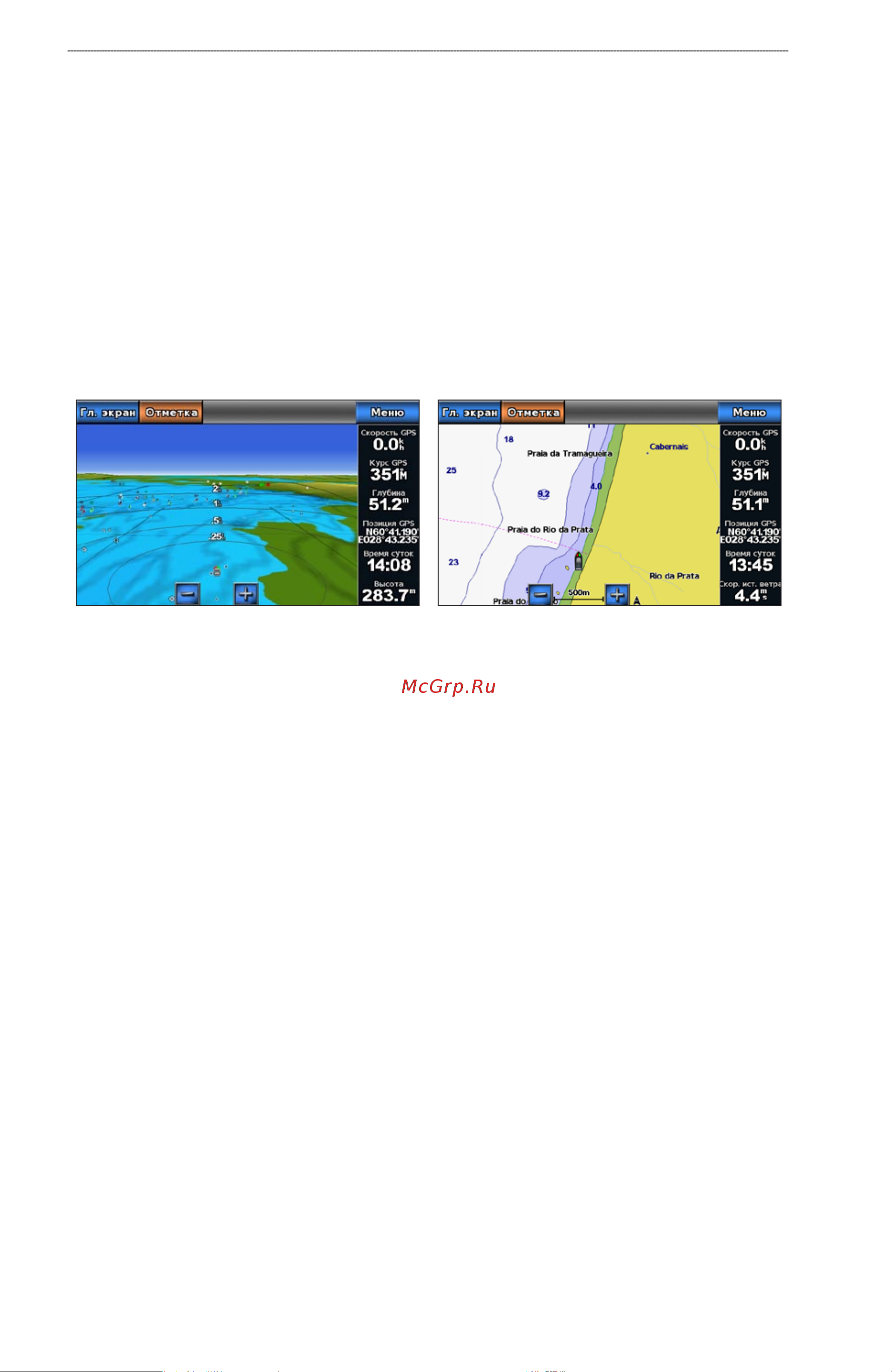

Mariner’s Eye 3D с кольцами диапазона Навигационная карта
Настройка режима просмотра
См. раздел “Настройка режима просмотра” (стр. 16).
Просмотр сведений о навигационных средствах
См. раздел “Просмотр сведений о навигационных средствах” (стр. 8).
Внешний вид карты “Mariner’s Eye 3D”
Настройка внешнего вида трехмерных областей
Отображение данных карты в трехмерных областях можно настроить.
1. На главном экране выберите пункт
Карты > Mariner’s Eye 3D > Меню > Внешний вид карты >
Стиль.
2. Выполните одно из следующих действий.
Выберите пункт Классика, чтобы включить отображение трехмерных областей при помощи
цветовых схем.
Выберите пункт Карты, чтобы в трехмерном режиме отображалась информация о карте.
Выберите пункт Фотографии, чтобы в трехмерном режиме отображались спутниковые изображения
и информация о карте.
Отображение и скрытие цветов препятствий
1. На главном экране выберите пункт Карты > Mariner’s Eye 3D > Меню > Внешний вид карты >
Цвета препятствий.
•
•
•
